阀门阀杆的基本形状，其直径和长度随阀门的大小而变化，因此，阀门阀杆形成了系列，但都要在其大头铣出扁来，针对这一系列的阀门阀杆设计制作了简易通用铣夹具。该夹具在万能铣床上使用时，一次装夹多个阀杆，旋紧螺杆，滑块就沿着压板和垫条形成的滑道向左滑行，通过力的传递，依次把每根阀杆压紧，随后就可进行铣扁加工了。铣完一面后，松开压紧螺杆，将阀杆抽出并调头后重新放入夹具中，并塞进厚度可调的定位板定位，即使已铣好的一面朝下，然后再将压紧螺杆旋紧依次压紧各个阀杆，就可铣扁的另一面了。

该夹具的关键零件是滑块。若直接采用两滑动V形块从两侧压紧阀杆，则可能压不着小直径的阀杆。V形块结构特殊，两个相邻V形块可以嵌入形成交叉夹紧，这样增大了V形块的行程范围，增加了阀杆上的受力点，也增加了受力力壁臂，使夹紧更加可靠，减少了可能发生的铣削振动和阀杆的转动。

装配该夹具时，滑块要根据滑道的宽度和厚度进行修配。加工小直径阀杆时，可多装几个滑块和阀杆，提高铣加工的效率。

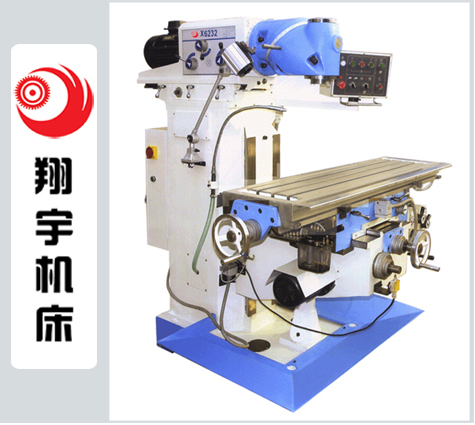

相关产品：万能铣床http://www.sdxymc.com/ShengJiangTaiXiChuang/243-1.html
