【详细说明】

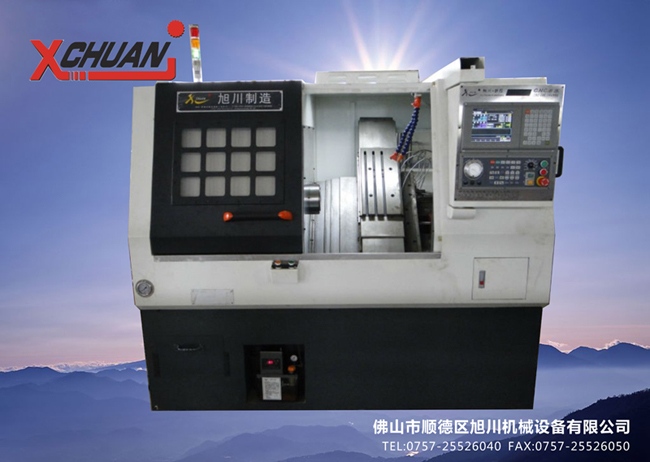

CK6136X型 旭川斜床身数控车床
概述：CK6136X型系列数控车床为横(X)、纵(z)两座标控制的数控卧式车床。能够对各种轴类和盘类零件自动完成内外圆柱面，圆锥面，圆弧面，端面，切槽，倒角等工序的切削加工，并能实现直螺纹，端面螺纹及锥螺纹等各种车削加工。适合于多品种，各种批量产品的生产，对复杂，车铣一体加工之高精度零件尤能显示优越性。
结构特点:
※旭川机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准，整机稳定性优越。
※旭川机床横/纵向运动轴采用进口伺服(或步进)电机驱动，精密滚珠丝杠副和高刚性精密轴承传动，台湾式德国线性导轨，各运动轴响应快，精度高，寿命长。
※旭川机床配套国内外著名的CNC控制系统，功能齐全，操作简便，精度稳定，工作可靠。
※旭川机床的床头箱模块化设计，结构先进合理。主轴系统的前后支承采用高精度轴承，具有转速高，刚性强，精度高，热变形小，运转平稳，噪声低的显著特点。
※旭川机床可主传动采用私服主轴马达，定位精度适用分度功能，大大提高了加工效率。
※旭川机床采用先进的集中自动润滑方式，定时、定量的自动间歇式润滑，工作稳定可靠。满足清洁生产的环保要求。
※旭川机床的外观防护设计按照国际流行趁势，造型新颖独特，防水、防屑、维护方便。
※旭川机床可选配台湾产八工位液压刀塔。
※旭川机床可根据用户要求选配数控系统，配置手动、气动、液压卡盘或手动、气动、液压尾座等。
※旭川机床可根据用户要求选用刚性更强的整体铸造床身。
主要规格参数 :(备注 配置及系统可按客户要求非标定制)
规格/货号 | 单位 | CK-6146X |
床身最大回转 | mm | Φ350 |
最大加工长度 | mm | 250 |
主轴通孔直径 | mm | Φ56 |
最大棒料直径 | mm | Φ46 |
主轴转数级数 | 级leve | 无极调速 |
主轴转数范围 | R.P.m | 100~4000 |
主电机功率 | Kw | 4×5.5 |
最大行程 | mm | 370~250 |
快速进给速度 | M/min | 24×24 |
重复定位精度 | mm | 0.003 |
相邻换刀时间 | S | 0.2 |
换刀定位精度 | mm | 0.005 |
刀柄尺寸 | mm | 20×20 |
内孔镗刀尺寸 | mm | Φ16~Φ20 |
总装机容量约 | KW | 8.8 |
液压尾座标准 | 莫氏 | —— |
液压尾座行程 | mm | —— |
机床净重量约 | KG | 2800 |
外表尺寸 | mm | 1960×1360×1700 |
主要配置：
配置明细 | CK-6136X |
主轴电机 | 国产3.0-4.0Kw变频电机 |
主轴变频调速器 | 台达 Kw(松下、三菱） |
主轴及轴承 | 进口P4级精密主轴轴承（NSK、FAG） |
数控系统 | 中达电通H5CT-T、新代E系、宝元T515i（可选） |
X、Z轴伺服系统（驱动器+电机） | 台达、松下、三菱1.0/1.5 |
X、Z轴滚珠丝杆 | 台湾上银、银泰P3精密丝杆 |
X、Z轴直线导轨 | 力士乐（德国）上银、银泰（台湾）H、P级精密导轨 |
X、Z轴丝杆轴承 | NSK、TNT、UTE P4精密轴承 |
液压站 | 俊泰电机+油田邦浦 |
电脑润滑系统 | 电动油泵 |
刀塔/刀架 | 排刀/刀2把/或四工位电动刀塔（国产/台湾） |
液压回转油缸 | 旭川制造（台湾技术） |
线轨 | 德国/力乐士 |
夹持方式 | 液压卡盘（国产/台湾）；嗦咀/嗦套（旭川制造） |
床身 | 焊接床身/整体铸造 |
售前售后服务：
售前服务：免费提供技术咨询及打样服务，免费提供解决方案；
售后服务：免费上门调试、培训；
非标定制服务：量身定制研发设计非标专机；
服务承诺：对所售设备终生维护，24小时服务、4小时内确定性回应、48小时内技术人员上门服务（不含港、奥、台；
机床改造升级服务：
针对各种机床改造升级提供全方位整体解决方案，包括机架、刀塔、数控系统等等…
