【详细说明】

更多>>

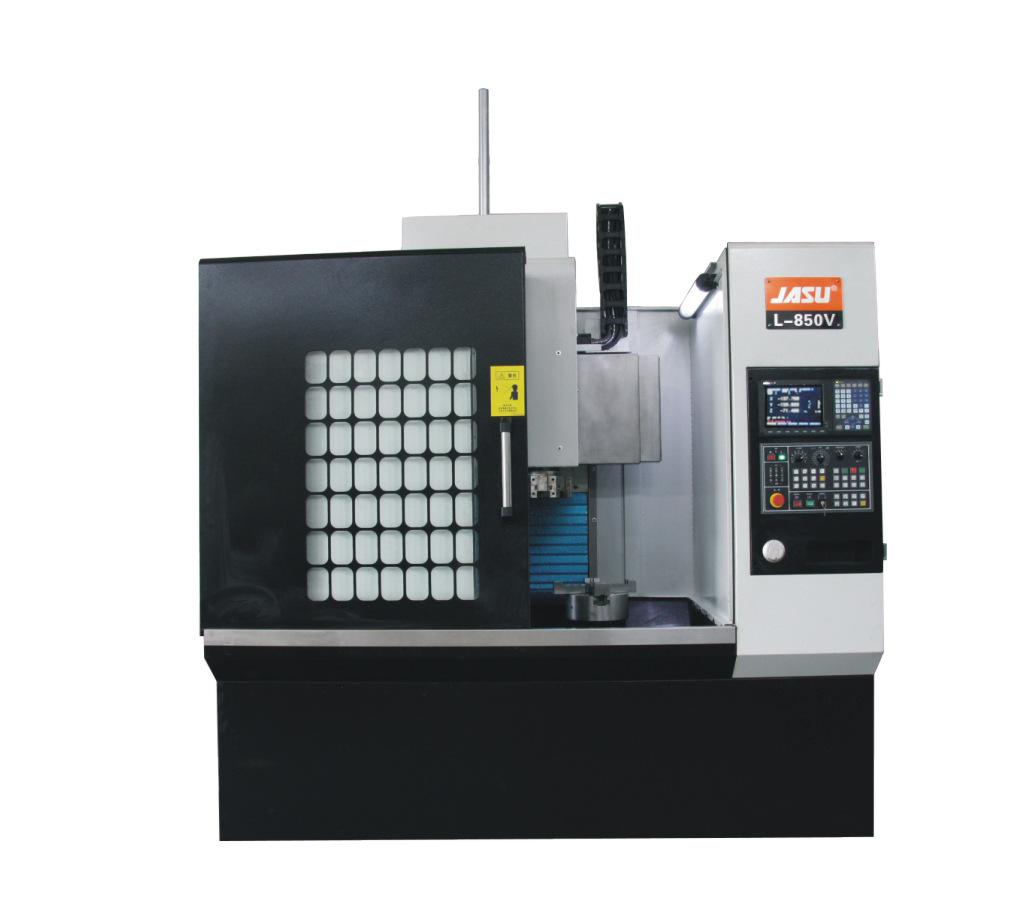

L-850V是佳速研发设计的一款全新立式车床,床身机构采用欧式设计,刚性好,超大的床身大回转直径,装夹方便安全,一次装夹就可以完成零件的多工序,从而带来更好的加工精度和最优化的设备配置。
| 适用行业: 盘类零件,汽车轮毂,制动鼓等; | ![]() ![]() |

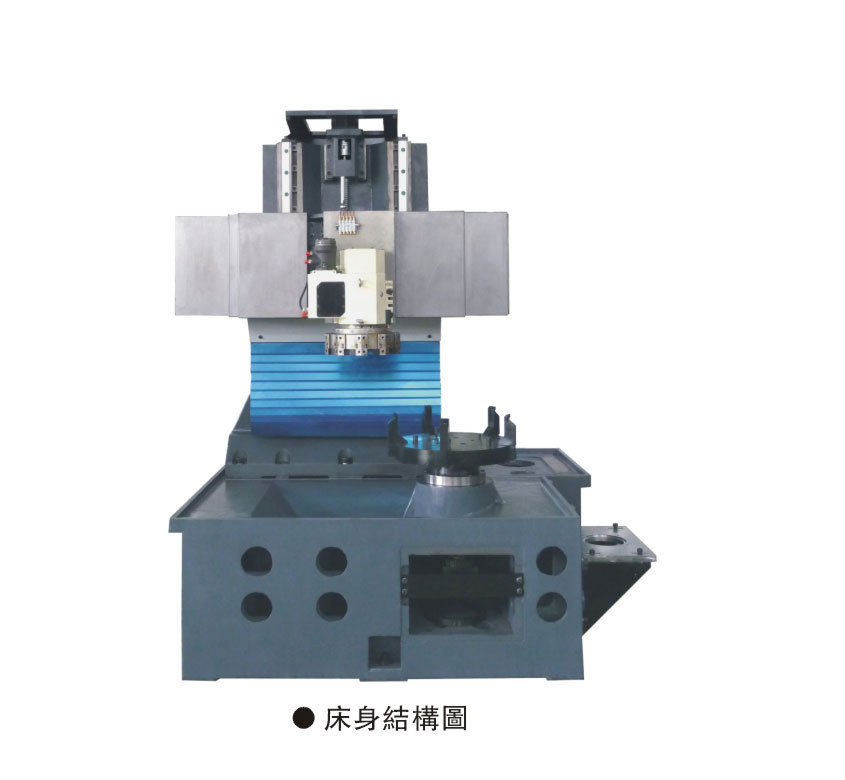

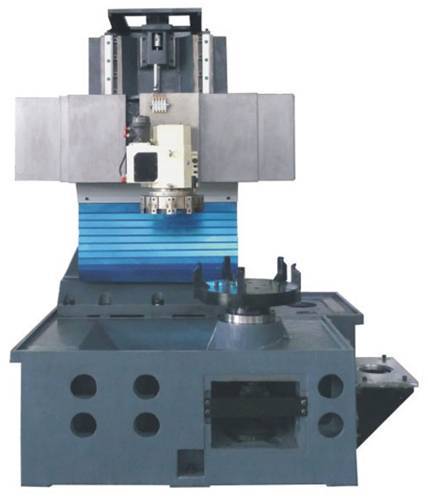

高刚性结构
高级树脂砂铸件通过重型加强筋内部加固,能抑制弯曲变形并缓冲震动。铸件的对称分布的加强筋不仅能增强刚性,还能提高热稳定性。底座与立柱铸件经时效处理,消除内应力,确保精度与重复精度。
a. 立柱采用井式对称箱型结构,内部采用厚壁式筋条及消除内应力圆孔式筋条设计,可提供滑台在重切削时强大支撑力,确保床身高刚性、高精度。
b. 床身与立柱"L"型的几何学设计,可实现强力重切削,精密加工;
c. 床身上大空间确保了上下料时工人装夹工件的空间;
d. 易于排屑的底座结构设计,独立的冷却液箱防止热变形。

高刚性主轴结构
a. 高刚性轴承结构,既可进行强力切削,有效控制热变形和振动;
b. 主轴轴承选用进口轴承,此轴承提供超强之轴向、径向负荷,可确保长时间重切削,有极佳精度、稳定性、低摩擦、良好散热性及主轴支撑刚性。主轴轴承直径达120MM,保证卓越的刚性;
c. 主轴附有防异物渗透装置,保证长时间精密加工;
d. 可选配C轴的主轴结构;
滚珠丝杆
两轴丝杠使用两端支撑座的锁拉设计,丝杆经预压处理能消除传动背隙并预先补偿温升造成之误差,确保定位精度。X/Z轴:采用伺服电机与滚珠螺杆直接传动,无皮带传动之累积误差,重复及定位精度高,支撑用轴承采用高精度的角接触球轴承。
线轨
X/Z轴采用高速滚珠式直线导轨,能实现高速进给,确保机床精度。此种线性滑轨摩擦系数小,快速响应性高,可展现高加工精度要求,亦可实现高负荷之切削。
液压刀塔
标配可靠的10工位刀塔,凸轮机构设计。其动力源用油压马达,快速没有磨耗,其定位采用齿型定位盘,实现快速、流畅和精确的分度,相邻刀位换刀时间仅为0.3秒。另外齿型定位盘的高刚性,使加工件能得到稳定加工精度。 大直径的弯曲连接器适用于重切削的刀具锁紧。
可选配伺服定位的动力刀塔,满足多样化的加工需求。C轴控制及动力刀塔成为车铣复合中心,可将同一工件在车床内完成车、铣、钻及攻牙等加工。避免因为工件在机器间移动所产生的误差,并节省加工时间及人力。
|
JASU Y240 液压刀塔 |
动力刀塔 |
电气箱
选用之零件亦同,电气箱热交换器散热容易,确保系统稳定。外部配线部分有保护蛇管,能耐热、耐油水。
润滑系统
本机自动脱压式润滑系统采集中给油,以先进脱压间歇式供油系统,以定时、定量、定压、各别方式提供每个润滑点适时、适量之给油,确保每一润滑位置确实得到润滑油,使机械长时间运作无后顾之忧。
全密式板金
在现今环境保护及对操作人员安全考虑强烈要求下,佳速精机并对钣金设计着重于外观美、环保及合乎人体工学。全密封式钣金设计,彻底防止切削液及切削屑飞溅于机床外,使机床的周围可保持干净。
Z轴电源故障保护功能
Z轴配氮气液混合配重系统,防止突然断电时并且在伺服马达抱闸失效时,Z轴急速下坠而造成机械及零部件的损坏。




| 产品型号: | L-850V | |
| 加工能力 | ||
| 床身上最大回转直径: | 900 | |
| 最大车削直径: | 850 | |
| 最大车削长度: | 600 | |
| 最大工件重量: | 350kg | |
| 主 轴 | ||
| 主轴鼻端规格: | A2-8 | |
| 主轴卡盘规格: | 15" | |
| 主轴最高转速: | 0-2000 | |
| 进 给 轴 | ||
| X/Z轴行程: | 450/650mm | |
| X/Z轴快移速度: | 24/24m/min | |
| X/Z轴丝杆规格: | 4010/4010 | |
| 最小解析度: | ||
| 电 机 | ||
| 主轴马达功率: | 11/15kw | |
| X/Z轴马达功率: | 2.0/2.0kw | |
| 冷却马达功率: | 0.49kw | |
| 液压站马达功率: | 4HP | |
| 换刀系统 | ||
| 换刀类型: | 液压刀塔 | |
| 刀塔型号: | Y200 | |
| 刀位数量: | 10工位 | |
| 标准刀杆尺寸: | 25X25mm | |
| 标准镗杆直径: | φ32mm | |
| 一般规格 | ||
| 电源容量: | 10KVA | |
| 外形尺寸(长X宽X高): | 2.4/2.3/2.3m | |
| 净重(约): | 8T | |

| 标准配置: | 选择配置: |
| 1. 日本FANUC/三菱控制器 | 1. 广州数控GSK控制器 |
| 2. 电器箱热交换器 | 2. 主轴C轴控制功能 |
| 3. 标准RS-232界面 | 3. 主轴定位刹车装置 |
| 4. RS-232传输电缆 | 4. 动力刀塔装置 |
| 5. 液压三爪卡盘 | 5. 提升式排屑机含集屑车 |
| 6. 全密式防溅装置 | |
| 7. 自动集中润滑系统 | |
| 8. 工作照明灯 | |
| 9. 工作状态指示灯 | |
| 10. 行星齿轮减速箱 | |
| 11. 三相隔离变压器 | |
| 12. 工具箱 | |
| 12. 基础调整螺丝及垫片 | |
| 13. 操作说明书 |
主要配件产地:
| 项目 | 原产地 | 制造商 |
| 主轴 | 中国 | Vilos |
| 主轴轴承 | 德国 | NSK/ESKY |
| 丝杆 | 台湾 | HIWIN |
| 丝杆轴承 | 日本 | NSK |
| 丝杆螺母 | 台湾 | YSF |
| 线轨 | 台湾 | PMI |
| 刀塔 | 中国 | 佳速 |
| 电器 | 德国 | 施耐德Schneider |
| 液压元件 | 中日合资 | 油研 |
| 润滑元件 | 台湾 | 裕祥 |
| 防护罩 | 中国 | 佳速 |
| 钣金 | 中国 | 佳速 |

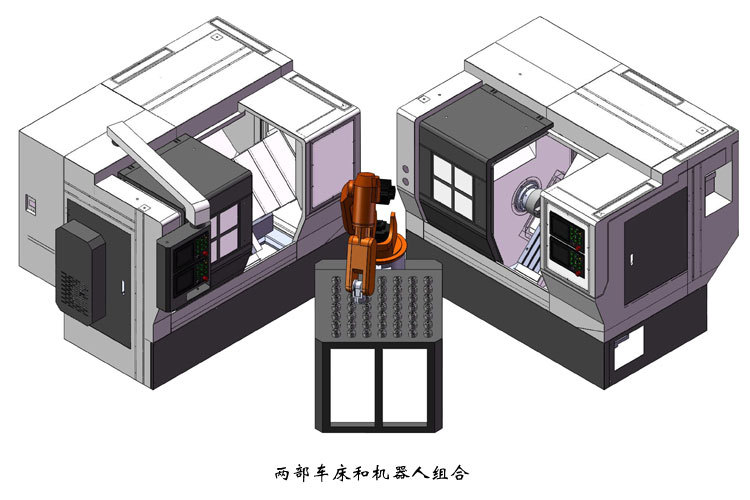

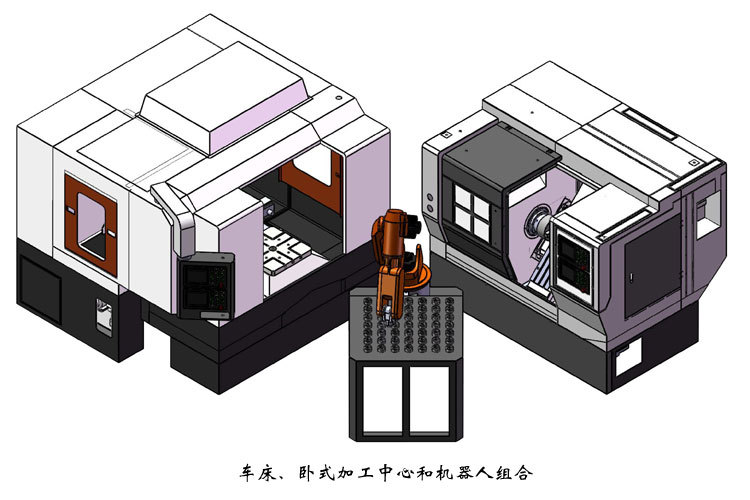

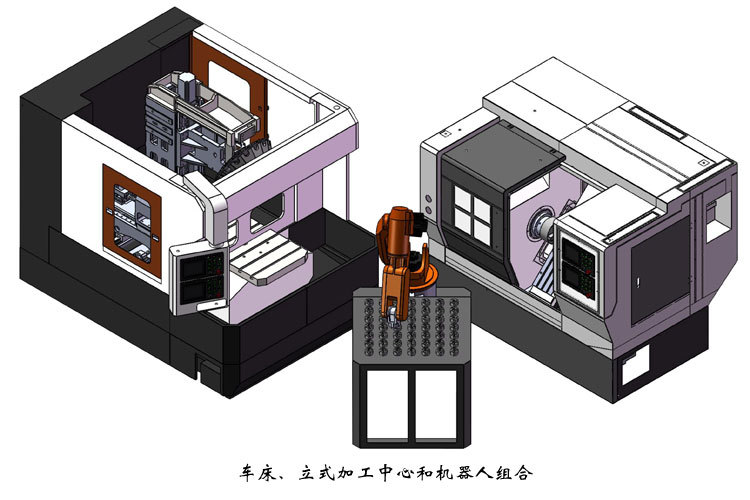

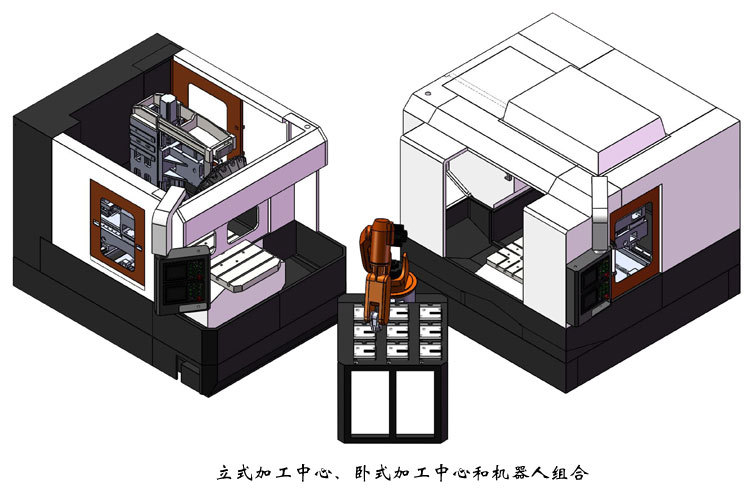

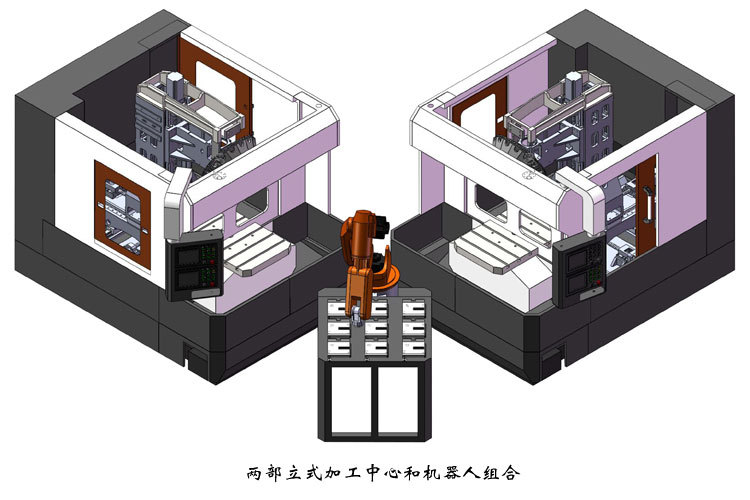

为了顺应"机器换人"和"智能化"制造,我们推出多款由各种规格的数控车床、加工中心和机器人组成的机械零件柔性加工生产线。可完成极复杂的加工,一台机器人可以操作几台机床,一个人可以管理几条柔性加工生产线,极大的节省了人力,并提高了产品质量,一两年就可以回收成本。以下是五种基本组合,客户可根据不同产品及数量,选择不同规格的机床及机器人组成柔性加工生产线。





1. 苏州中固精密机械有限公司培训
买方可派技术员到苏州中固精密机械有限公司培训并进行预验收,时间为6个工作天, 培训人员2~3人,公司负责免费培训及提供工作午餐,住宿及交通费用买方自理。
2. 买方厂内培训
由中固精机或代理商工程师至买方所在地工厂进行安装调试,同时进行机床操作及维修训练。
3. 买方参加编程培训人员要具备大学专科文化基础的技术人员,参加操作维修培训人员要具备一定的普通机床操作技能
4. 在设备使用过程中,及时提供用户相关技术咨询, 现场技术服务及维修用零备件,并提供跟踪服务。
