重型龙门式数控等离子切割机
- 公司名称:
- 发布日期:
- 所 在 地:
- 产品型号:
- 产品价格:
- 点击次数:
- 数控切割机丨数控火焰切割机丨数控等离子切割机丨武汉华宇诚数控科技有限公司
- 2023-02-07 15:11:32.0
- YCLM-4000
- 面议
- 1
【详细说明】
YCLM-4000型龙门式数控切割机,横向跨度有4m、5m、6m等多种规格,均采用双边驱动,运行稳定,配置好,工作效率
高,可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户要求配把割炬,或配置成异
型切割和抽条切割两用切割方式,另可选配电容或等离子自动调高系统。

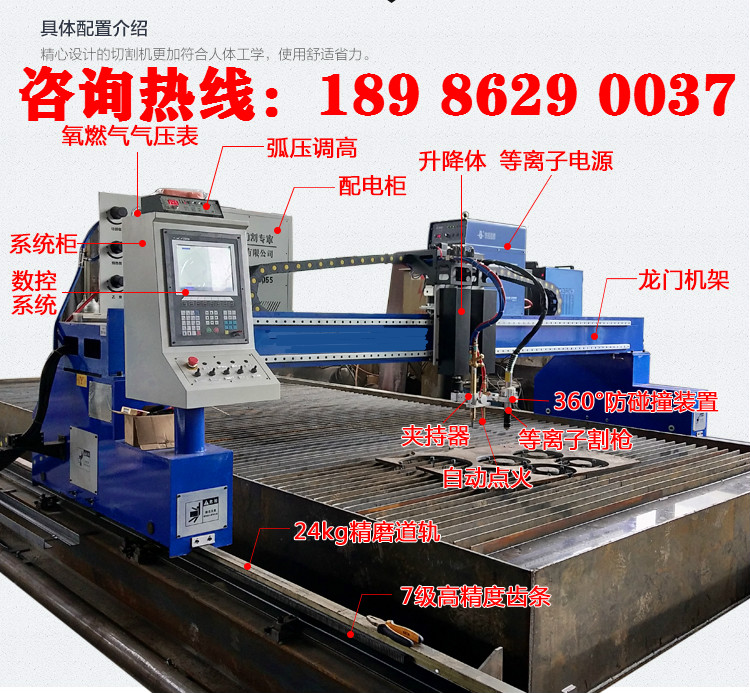

产品特点:
◆ 横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯性小的特点。所有焊接件均振动时效去应力处理,有
效的防止了结构变形;
◆ 纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨采用精密加工
的电梯专业导轨,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的
保证运动的精度和平衡度;
◆ 纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的紧压程度,使整机在运动中保持稳定
的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;
◆ 驱动系统选用世界顶级产品——进口日本全数字交流伺服或德国百格拉步进驱动技术,使整机运行平稳,速度变速范
围宽,加速时间短;
◆ 升降体采用铝合金结构体,升降导向采用贯通式升降,升降提升采用滚珠丝杠提升;
◆ 简单易用的自动编程系统,使数控编程不再复杂,轻而易举;
◆ 数控控制系统采用上海交大研发控制系统,配合PLC作输入输出控制,使该电气系统具有优良稳定性和超强抗干扰。
产品型号及技术参数:
参数/型号 | YCLM-4000 | YCLM-5000 | YCLM-6000 |
轨距(mm) | 4000 | 5000 | 6000 |
轨长(mm) | 6000 | 6000 | 6000 |
有效切割宽度(mm) | 3200 | 4200 | 5200 |
有效切割长度(mm) | 4000 | 4000 | 4000 |
火焰割炬数(组) | 1 | 1 | 1 |
切割厚度(mm) | 3--160 | 3--160 | 3--160 |
切割速度(mm/min) | 10-10000 | 10-10000 | 10-10000 |
控制系统 | 上海交大2300 | 上海交大2300 | 上海交大2300 |
驱动系统 | 松下伺服 | 松下伺服 | 松下伺服 |
电容自动调高系统 | 1 | 1 | 1 |
电动调高系统 | × | × | × |
自动点火装置 | 1 | 1 | 1 |
轨道 | 24kg | 38kg | 38kg |
控制系统升级 | 免费 | 免费 | 免费 |
驱动方式 | 双边 | 双边 | 双边 |
气体介质 | 氧气/乙炔 [丙烷] | 氧气/乙炔 [丙烷] | 氧气/乙炔 [丙烷] |
等离子电源 | 选配 | 选配 | 选配 |
弧压自动调高 | 选配 | 选配 | 选配 |
等离子防碰撞装置 | 选配 | 选配 | 选配 |
说明: 1、以上为本公司产品标配;2、轨距可根据客户需求定做;3、轨长可根据客户需求定做。
SinoCAM板材自动套料
SinoCAM自动统筹套料软件是一款适用于各种数控切割机(火焰、等离子、激光、水流)的放样、套料、数控编程的软件。她具有以下几个特点:
1、全自动排版,材料利用率高。
2、排版自动,操作简单,易学易用。
3、可以导出各种详尽报表,便于企业进行数据统计分析、工时计算等。
4、完全自主研发,强大的研发能力,方便与企业已有的ERP、MIS等管理软件连接。
5、强大的材料预算功能,可以帮助企业规划生产与材料采购等。
6、具有再排版功能,对已排好的图形进行调整,重新规划等。
7、余料生成与保存,自动计算出余料形状,为下次利用余料排版做准备。
8、详尽的材质跟踪功能,满足各类产品制作要求。
SinoCAM版本分类:分为基本版、专业版、企业版三种。
SinoCAM产品组成:载有目标程序的介质、加密锁、用户手册。
SinoCAM各版本主要功能
主要功能 | 基本版 | 专业版 | 企业版 |
材料预算 | * | * | |
矩形自动套料 | * | * | |
真实形状自动套料 | * | * | |
手动套料 | * | * | * |
数控编程 | * | * | * |
代码反显 | * | * | * |
共边 | * | * | * |
项目统计报表 | * | * | * |
材料管理(含余料) | * | ||
切割管理 | * | ||
移动端APP | * | ||
SinoCAM API | * |
注:* 表示包含功能模块
SinoCAM的优势:
节约生产成本
使用SinoCAM能够全面提升材料利用率
规范余料管理,减少余料
共边、桥接切割使设备消耗更低,寿命更长。如:燃气、割嘴、光学器件
提高工作效率
自动统筹套料,提高工作效率
全面支持Windows操作系统和各类数据库
无可比拟的易操作性,轻松进行套料编程,把枯燥变为享受
支持企业网络版
规范生产管理
先进的生产管理平台
与SinoCAM企业生产管理系统无缝对接
精确采购预算、评估报价、项目统计
全面满足用户个性化需求
完全自主知识产权,针对用户进行快速二次开发,全面满足用户需求
