中达数控系统在轴承行业中应用

2012-04-20 00:00:00.0 来源：作者：

1. 配置

1.1 H6-T三轴车床版

1.2 B2伺服1KW*1、1.5KW*1、2.0KW*1

2. 工艺介绍

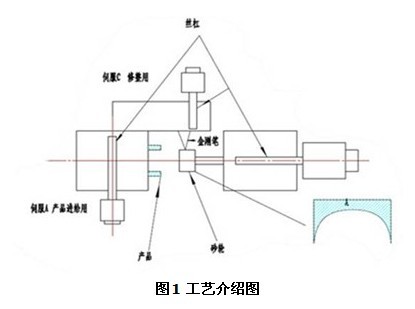

磨床最大特点就是使用成型砂轮靠近工件，就能完成产品加工，因而最关键的部分就在于对砂轮的修正。工艺介绍如图1所示。

其中，蓝色部份为砂轮需要修整出来的形状，最高点到最低点为4μ的圆弧。此外，新砂轮需要有单独的修整动作，而旧砂轮修整时需要自动将修整量自动补偿进去。当砂轮小于制定直径时需要有报警机制。不仅如此，修整需要进行独立画面设置，以改变圆弧凸度的形状。

2.1 工艺实现

将砂轮放大看的话是一个对数曲线，不是标准圆弧的一部份，所以不能直接用G02或者G03指令实现。如图2所示。

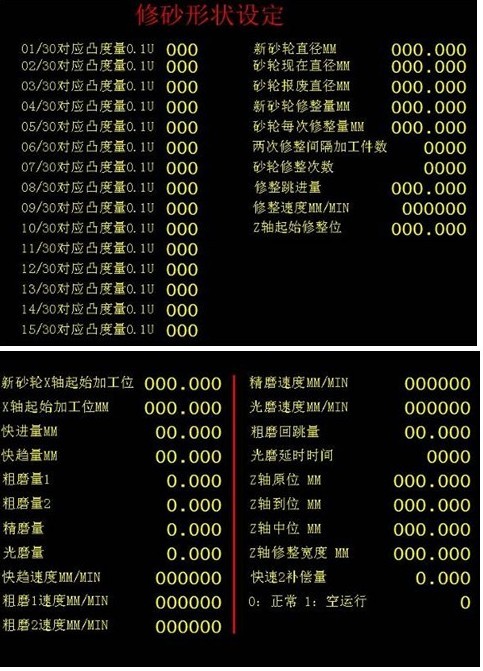

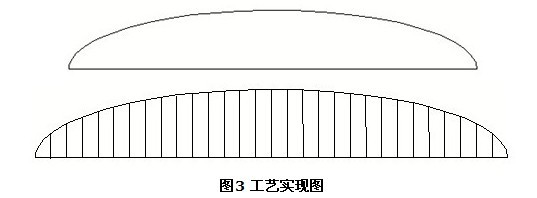

因而要转成图3所示图形，将砂轮长度部份分成30等份，等份之间用直线进行连接，然后使用者只要设定没一段的高度，即可以得到不用形状的曲线，这部份参数需要做成画面。

2.2 变量规划

     宏变量
     功能（单位）
     设定值

     #500
     新砂轮直径（mm）


     #501
     砂轮现在直径（mm）

      #502
     砂轮最小直径（mm）砂轮报废尺寸

     #503
     砂轮线速度(mm/s)

     #504
     新砂轮修整量（mm）

     #505
     砂轮每次修整的修整量（mm）

     #506
    两次修整间加工工件数

     #507
     修砂轮的修整次数

      #508
     修整跳进量

      #509
     修整速度（mm/min）

     #510
     新砂轮X轴起始加工位(mm)

     #511
    X轴起始加工位(mm)


     #512
     Z轴起始修整位(mm)



    #514
    快进量（mm）

     #515
     快趋量（mm）


    #516
    粗磨余量1（mm）


    #517
    粗磨余量2（mm）

     #518
    精磨余量（mm）

     #519
     光磨余量（mm）


    #520
    快趋速度(mm/min)

     #521
    粗磨1速度(mm/min)

     #522
    粗磨2速度(mm/min)


     #523
     精磨速度（mm/min）

     #524
     光磨速度（mm/min）



     #527
    粗磨到位延时时间（sec.）

     #528
    光延时间（sec.）

     #529
     Z轴原位(mm)

     #530
     Z轴到位(mm)

     #531
    Z轴中位(mm)

    #532
    Z轴修整宽度

    #533
    X轴修整凸度量

    #535
    尺寸补偿量

     #533

     #540
     0：仪表磨 1：定程磨

    #541
    0：正常磨 1：反修

    #601
    Z轴进给总量的1/30,Y轴的高度

     #602
     Z轴进给总量的2/30,Y轴的高度

     #603
    Z轴进给总量的3/30,Y轴的高度

     #604
    Z轴进给总量的4/30,Y轴的高度

     #605
    Z轴进给总量的5/30,Y轴的高度

     #606
     Z轴进给总量的6/30, Y轴的高度

      #607
     Z轴进给总量的7/30, Y轴的高度

     #608
     Z轴进给总量的8/30, Y轴的高度

      #609
     Z轴进给总量的9/30, Y轴的高度

      #610
     Z轴进给总量的10/30, Y轴的高度

      #611
     Z轴进给总量的11/30, Y轴的高度

      #612
      Z轴进给总量的12/30, Y轴的高度

     #613
     Z轴进给总量的13/30, Y轴的高度

      #614
      Z轴进给总量的14/30, Y轴的高度

     #615
