CIMT2021部分量具量仪展品评述
2021-10-21 来源：协会工具分会 作者：张恒 许刚
2021年4月12-17日，第十七届中国国际机床展览会（CIMT2021）在北京中国国际展览中心（新馆）成功举办。百余家量具展商主要集中在E7、E8展馆，十余家机床数显展商主要集中在E1-B展馆，还有数十家量仪（量具）展商则分散于其他馆。国际知名量具量仪厂家英国泰勒公司、雷尼绍公司、德国海德汉公司、海克斯康公司和日本三丰公司等分别集中在德国展区和日本展区等特定展区中。现就部分量具量仪展出情况点评如下：
1．成都工具研究所有限公司展示了磨加工主动量仪系统（ZD系统）（图1），这是集30余年在线检测产品生产经验而开发的。ZD系列产品集国际先进磨加工在线测量技术与自主研发技术为一体，具有测量精度高、坚固耐用、适用范围广等几大特点，是精密磨削加工过程中理想的在线检测系统。

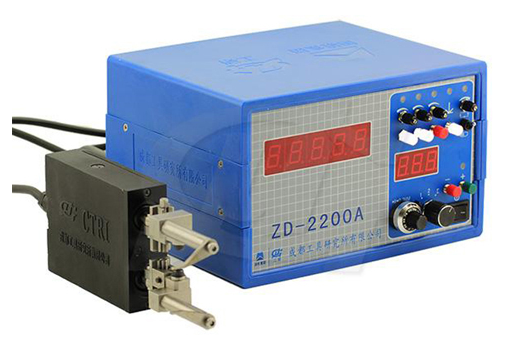

图1 成都工具所主动量仪系统
2．哈尔滨量具刃具集团有限责任公司展示了其全资子公司德国Kelch开发的高性价比Kenova SelineV646 C 全自动对刀仪（图2），采用MPS高精度模块式主轴，主轴跳动<0.001mm，可以选配不同类型的内插套来适应不同规格刀柄的刀具测量，灵活的配置让客户有了更多的选择。另外，哈量展出ECON30型齿轮测量中心（图3），测量项目丰富，评定方式灵活，可对圆柱内外齿轮、样板、齿轮滚刀、蜗轮滚刀、插齿刀、剃齿刀、线性蜗轮蜗杆、齿条、直齿锥齿轮、弧齿锥齿轮、直边花键、渐开线花键拉刀等进行测量及误差评定。

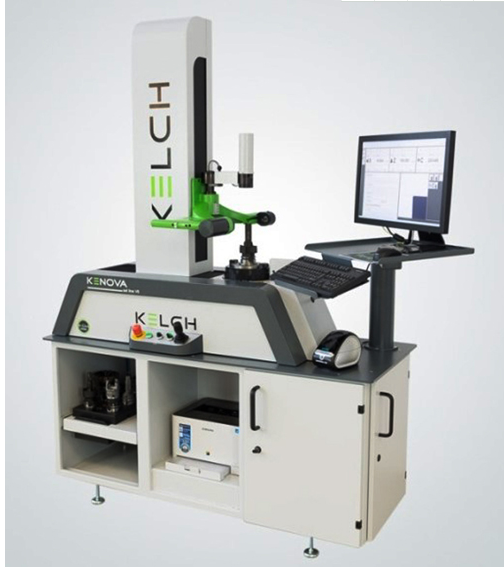

图2 Kenova Seline V646 C 全自动对刀仪

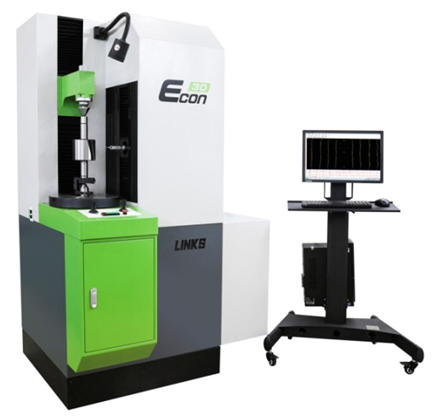

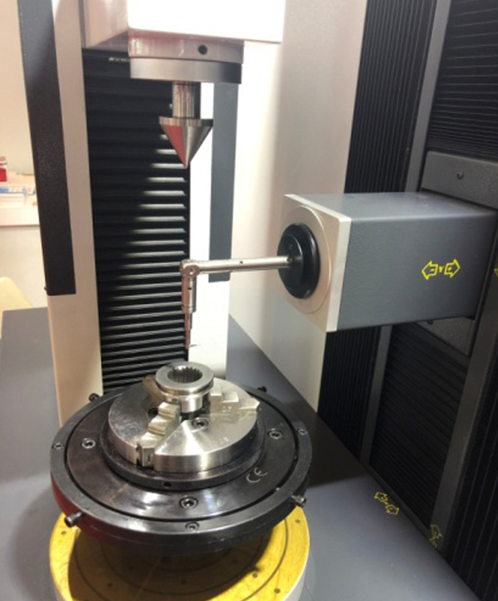

图3 ECON30型齿轮测量中心
3．成都新成量工具有限公司共展出量具、刃具、块规、数控刀具、电子量具五大类产品，展示了公司近期和未来在工量具领域重点发展的产品，及在汽摩、海事等领域实现国产化替代的中高端工量具产品（图4，图5）。

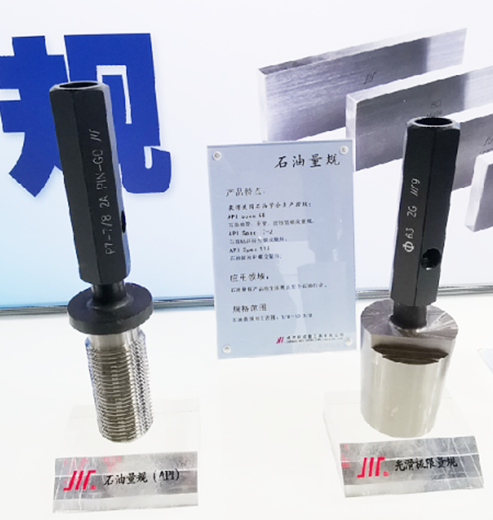

图4 新成量石油螺纹量规

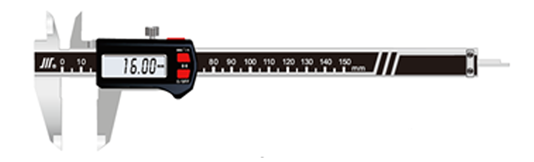

图5 新成量内置无线传输数显卡尺
4. 桂林广陆数字测控有限公司展出了目前业内精度较高的0.01mm精度数显卡尺（图6），产品使用自主研发的高精度绝对原点测量芯片，芯片精度≤2µm，这是目前广陆公司的高端定位品牌。另外，广陆公司已经启动向数字化、智能化的转型，无论从内部管理还是产品的研发方向上，均加大在数字化、智能化方面的研发和投入。这次展会展出了3D在线测量系统（图7），具有光学调整信号触发式光电通讯接收器和光电通讯测头，通讯测头带有主轴保护功能，电池电压报警，测针各向触发保护行程，测针任意单向触发重复精度小于等于1µm，光学信号传输范围1.5m/3m。该系统适用于大多数加工中心，通过光电无线数据传输与机床系统对接形成闭环控制，可节省90%辅助时间，大幅度提高精度与效率，并可改进NC加工过程控制。

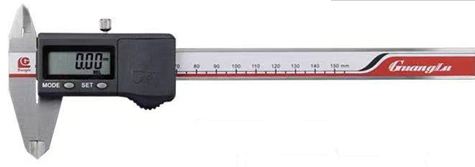

图6 广陆高精度卡尺

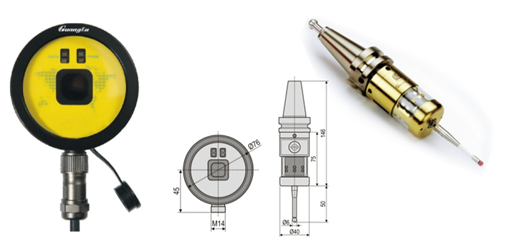

图7 广陆3D在机测头
5．西安威而信精密仪器有限公司在展会推出国产首台“发动机堆叠装配测量系统”产品（图8）。航空发动机制造中堆叠装配检测技术是近年发展起来的一项新技术，自问世以来即在航空发动机厂家得到广泛应用，其客户不乏英国罗罗公司、美国GE等知名航空发动机企业，目前国外只有英国RPI和泰勒公司制造出售这类高端产品，它已成为发动机装配和检测的必备测量装置。

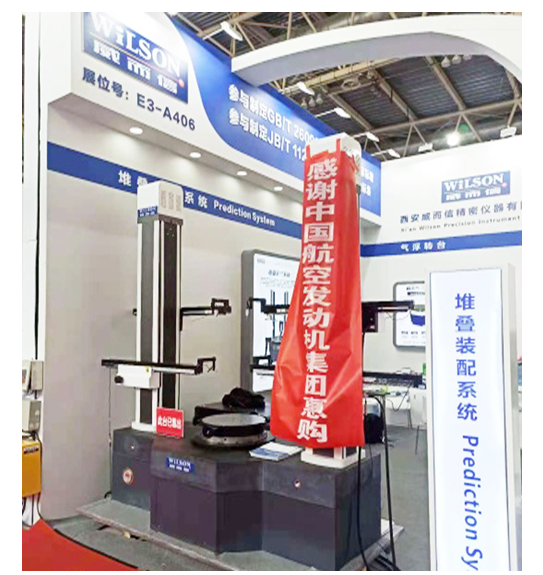

图8 威而信航空发动机“堆叠装配系统”
6．英国泰勒公司展出了超高精度形状测量仪Talyrond 595 UHPR（图9），采用高精度空气主轴和误差分离技术，其测量精度达到5nm。

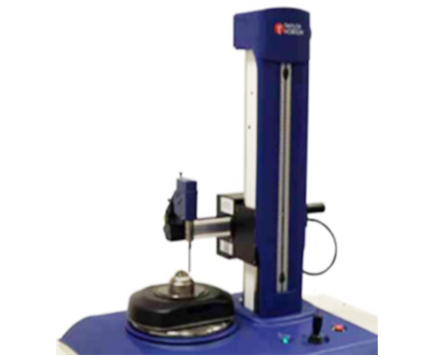

图9 Talyrond 595 UHPR超高精度形状测量仪
7．深圳中图仪器股份有限公司的测长机产品，精度指标达到了国内最高水平0.09μm。 中图公司的测长机、激光干涉仪、螺纹测量仪、光学3D表面轮廓仪等一批高端精密仪器，部分改变了精密仪器依赖进口的局面，该公司也成为中国高端精密量仪制造的标杆企业（图10，图11）。

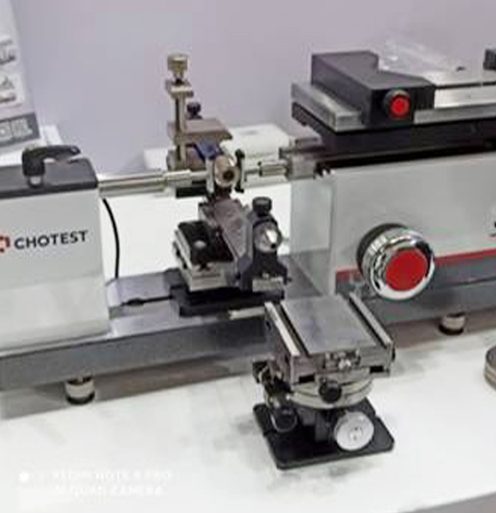

图10 中图测长机
图11 中图激光干涉仪
8．英国雷尼绍公司展出近几年开发的机床几何参数测量系统，在CIMT2021展会首次推出了相对完善的配套软件测量系统，使其测量分析和测量调整功能得以提升，可极大地满足用户需求，提高机床检测水平（图12）。

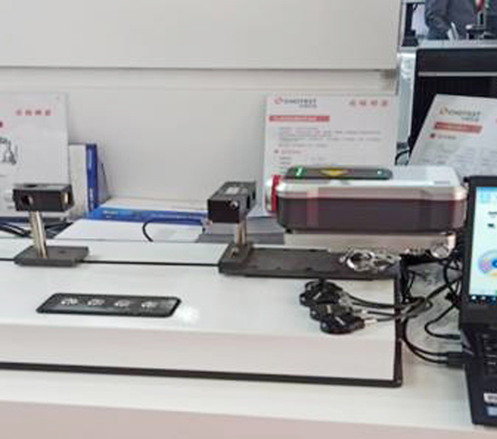

图12 雷尼绍机床几何参数测量系统
9．哈尔滨智达测控技术有限公司、哈尔滨精达测量仪器有限公司等建立了自主知识产权的国内齿轮测量中心机械、控制、软件技术基础，形成了具有竞争力的齿轮测量产品。如智达测控展出了Z3型齿轮测量中心（图13），采用了智达专利技术的扫描式、各方向可独立锁定的3D数字测头系统，具有伺服运动式偏心补偿、摆线轮测量、谐波轮测量、锥齿轮3D模式测量、特殊齿形测量评定等高端实用软件，处于国内领先行列。
图13 智达Z3型齿轮测量中心
10．展会中，桂量、苏州英示、丹青等公司展示了全方位的量具产品，体现出互联网大数据采集技术得到了广泛应用。英示和丹青展出了测量和管理系统，其管理理念设计基于社会生产的实际需求，有特定性也具有一定的通用性，符合智能制造的发展理念。测量和质量管理系统一般具有在线检测功能模块和质量分析管理单元，通过单通道测试、多通道测试或直接输入方式将测量数据传输至软件，快速简易完成质量管理，并可导出测量数据和生成测量报告。英示SPC工作站见图14。

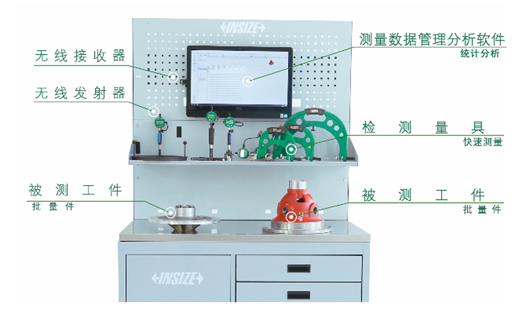

图14 英示SPC工作站
11．Dasqua达时科以“用户是我们的最终检验者！”作为企业信条，通过沿袭欧洲工业产品的传统理念，为客户提供长远信赖的测量工具（图15），得到客户广泛青睐。

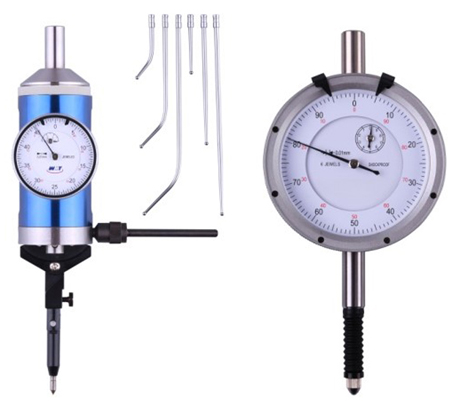

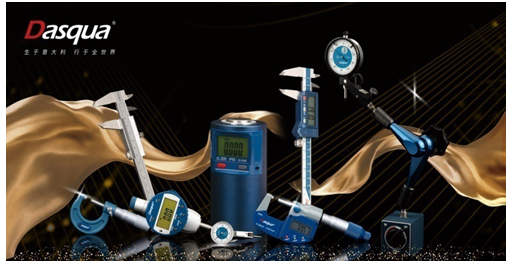

图15 达时科精密量具产品
12．国内知名厂家威海量具厂有限公司、汉中万目仪电有限责任公司、青海量具刃具有限责任公司等展示了高质量量具产品（图16-18）。
图16 威量量具
图17 万目量具

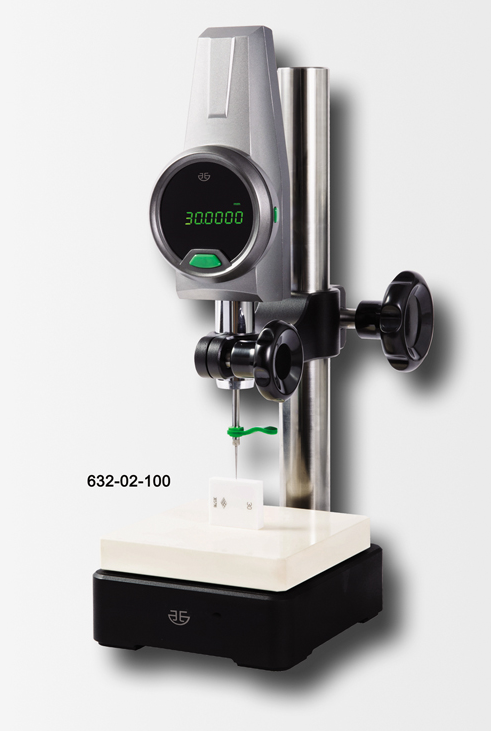

图18 青量高精度数字高度计
另外，国内外知名机床企业，如通用技术集团、济南二机床、秦川机床、北京精雕、马扎克、德马吉、西门子和海德汉等公司都展出有高档五轴加工中心，其加工精度水平进入微米级，即“由丝入微”。北京精雕公司展出的测试件，更是达到了纳米级精度，成为本次展会的一大亮点。
近年高端加工机床的智能化水平和精度不断提升，致使机床检测中的（轴向）定位精度和重复性指标不能表征高端五轴数控的空间精度，因此需要提出新的思路和方法。本次展会期间，北京精雕、浙江台州屹捷等企业的技术人员分别就其高端五轴加工中心的轴向和空间精度的检测问题与笔者进行了讨论，目前可行的基本思路是加工检测一体化，即在高端加工中心上增加测量刀柄，安装测量（电感）传感器，使用步距规作为标准器，对加工中心的轴向和空间精度进行检测。此构想目前在超精光学加工中有所体现，如光学加工定心车实现了加工检测一体化。这种构思和实践将是未来智能制造发展的方向之一。
CIMT2021展会测量装备总体水平给观众留下的观感主要有以下几点：
（1）高精度作为制造业（加工测量）永恒的追求，本届展会高端加工机床的精度“由丝入微”，进入了加工与测量一体化的新发展阶段，即“智造未来”。量具产品已通过有线、无线方式的数据传输、采集，为数据分析、数据治理的质量管理智能数据化提供了有力支持。
（2）本届展会机床和测量仪器的智能化数字化理念与国际计量局BIPM的 “数字-国际单位制” D - SI 理念相契合，也展现了“数字化-智造未来”前景。
（3）国内量具量仪企业通过不断的探索、创新，已在产品技术水平方面取得了长足进步，在CIMT2021展示出了新景象、新成果，产品在市场上的表现也得到了充分肯定。
