【摘 要】针对采用ＹＨ线切割控制系统的数控线切割加工机床，不能直接进行文字或图案零件编程的问题，利用CAXA线切割V2 软件等对其进行技术改造，使其能直接在该机床上能进行文字或图案等零件的编程。

      【关键词】数控线切割加工机床；CAXA 线切割V2 软件；文字编程

      一、引言

      我校购买了4 台新火花机床厂生产的型号为DK7732 的数控线切割加工机床，主要用于实训教学和外协加工。该机床采用ＹＨ线切割控制系统，国际标准ＩＳＯ代码方式控制，ＤＯＳ系统。该机床采用508K 的电子盘来存贮数据，电子盘上不得随意擦﹑写文件，更不能将数据保存到电子盘上，否则，可能会造成系统瘫痪，该系统只能通过3.5 寸软盘来存贮数据。

      该机床在加工一般零件时基本能满足需要，但是在加工文字或图案等零件时就必须先在其它计算机上编好程序或画好图形后通过软盘来拷贝到机床上。由于软驱及软盘早已不生产，不容易买到，而且在操作时也不方便。为此，经过分析研究，决定对这4 台机床进行改造，使其能直接在该机床上能进行文字或图案等零件的编程。

      二、具体改造情况

      1.加装一个20G 硬盘，安装WIN98 系统。

      2.安装CAXA 线切割V2 软件，利用CAXA 线切割V2 软件来进行文字或图案的线切割编程。

      3.利用CAXA 线切割V2 软件进行文字切割编程步骤、方法，以"日"字为例进行说明。

      （1）进入WIN98 系统方法。

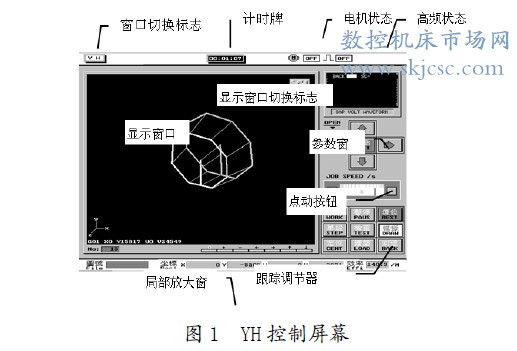

      ①用光标点取屏幕左上角的【ＹＨ52】窗口切换标志（或按ＥＳＣ键），见图1，系统将转入编程屏幕。

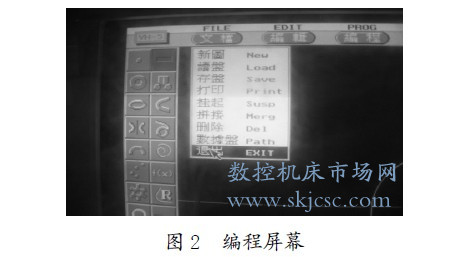

      ②单击下拉菜单中"文档"→"退出"，退出编程屏幕进入到WIN98 界面。

      （2）利用CAXA 线切割V2 版软件进行"日"字编程的操作步骤、方法。

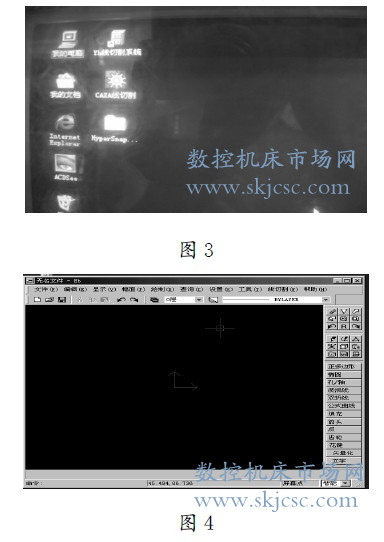

      ①用光标点击电脑桌面"CAXA 线切割"图标，见图3，进入到CAXA 线切割V2 软件的基本操作界面，见图4。

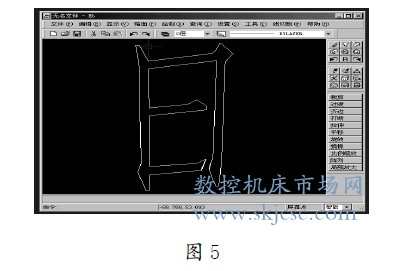

      ②在CAXA 线切割V2 软件基本操作界面，单击下拉菜单中"绘制"→"高级曲线"→"文字"，输入文字并设置文字参数且确定后，文字就显示在绘图功能区内，见图5。

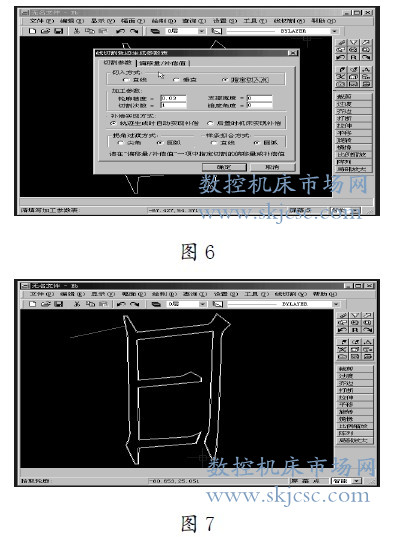

      ③生成加工轨迹：单击下拉菜单中"线切割"→"轨迹生成"，系统弹出如图6 所示的对话框，设置好相关参数并确定后，系统自动计算生成加工轨迹，见图7。

      ④后处理生成代码：由于该机床配置的ＹＨ线切割控制系统在读取程序时只能读取软盘的国际标准ＩＳＯ代码程序文件，不能直接读取由CAXA 线切割V2 软件所生成的存在计算机硬盘里的国际标准ＩＳＯ代码程序文件。但是在ＹＨ线切割控制系统的编程屏幕里可以读取3B 格式的程序文件。因此，在这里先生成3B 格式的程序文件，然后在ＹＨ线切割控制系统的编程屏幕里读取3B 格式的程序文件，生成零件的加工轨迹图之后，再利用ＹＨ线切割控制系统的编程屏幕里的编程功能重新生成零件的加工程序。

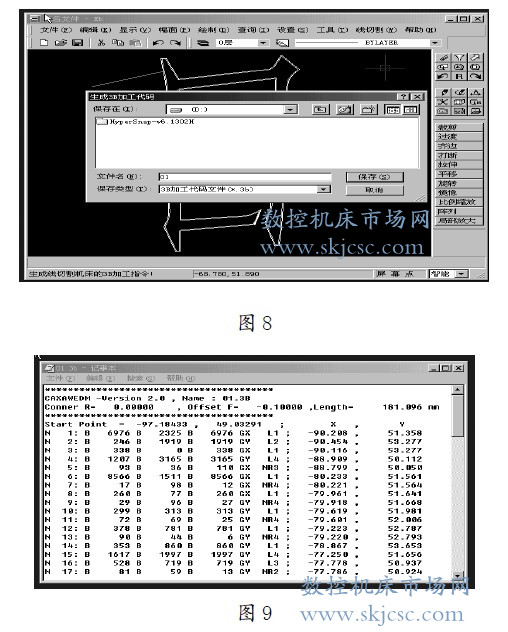

      生成3B 格式程序的方法：单击下拉菜单中"线切割"→"生成3B 加工代码"，系统弹出如图8 所示的对话框。在对话框中输入3B 加工代码的文件名"01"，选择保存路径"D盘"等，用鼠标选中图形按鼠标右键之后输出程序，见图9，单击下拉菜单中"文件"→"保存"→"退出"。

      4）在ＹＨ线切割控制系统的编程屏幕里读取3B 格式的程序文件的操作步骤方法：

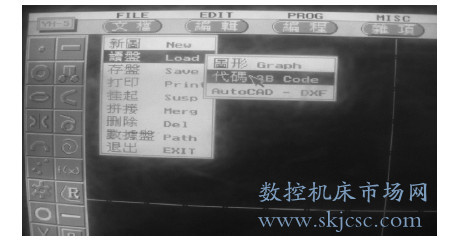

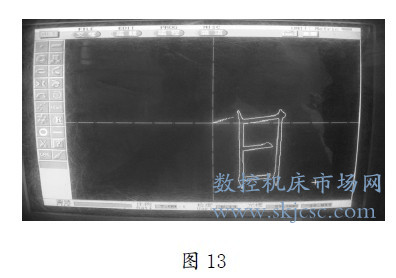

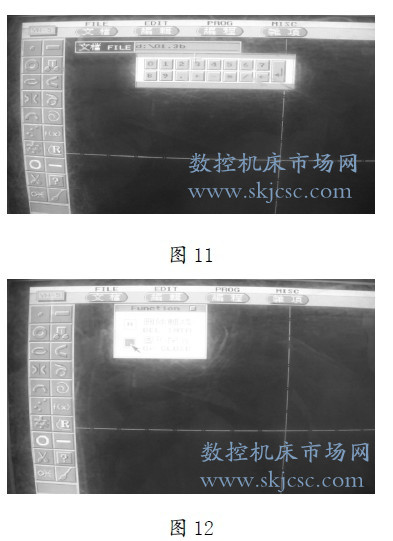

      单击下拉菜单中"文档"→"读盘"→"代码"，见图10，系统弹出如图11 所示的对话框，输入文件路径、文件名后确认。出现如图12 对话框，选择"图形闭合"后确认，在屏幕中就出现"日"字。再利用ＹＨ线切割控制系统的编程屏幕里的编程功能重新生成零件的加工程序。

图10

      三、结束语

      改造后经实际应用证明是可行的，改造后在加工文字、图案等零件时操作方便，效果明显，而且也方便了实训教学的顺利实施。
