1动力部件的选用

　　
　　根据《金属切削刀具》第59页表4-3公式得：单个铣削头铣削力：

　　
　　Fc=9.81×54.5·ae·fz0.74·ap0.9·z·d0-1
　　
　　=9.81×54.5×275×0.0230.74×10.9×30×320-1=845.37N
　　
　　总的铣削力为：2·Fc=2×845.37=1609.74N
　　
　　根据《金属切削刀具》第60页公式得：进给功率Pf=0.15·Pm
　　
　　由5.3节内容知：单个铣削头的铣削功率P=3.332KW，
　　
　　总的铣削功率Pm=2·P=2×3.332=6.664KM
　　
　　所以进给功率Pf=0.15×6.664≈1KW
　　
　　由4.4节内容知：进给速度vf=173mm/min工作台行程为1000mm。
　　
　　据此查《组合机床及其自动化》第47页表2-15，
　　
　　选择铣削工作台的型号为：1XG50。

　　
　　2装料高度的确定

　　
　　装料高度指工件安装基面至机床底面的距离。根据选择的工作台尺寸，考虑夹具体及定位装置的高度需求，参考《机械制造装备设计》相关内容，确定机床的装料高度为1060mm。

　　
　　3侧底座的选择

　　
　　铣削头可以与比其大一规格的滑台相配套使用，并根据所选铣削头的相关联系尺寸及所选择的铣削工作台的相关联系尺寸，查《组合机床及其自动化》
　　

　　

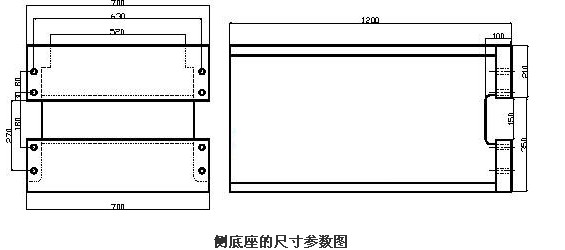

　　侧底座的尺寸参数图

　　
　　4绘制机床联系尺寸图

　　
　　根据前面设计内容，参考《机械制造装备设计》相关内容，绘制机床联系尺寸图。详细图纸内容见机床联系尺寸图。
