右手轮溜板箱设计
2013-07-08 13:27:54.0  来源:数控机床市场网  作者:马 龙

 摘要:右手轮溜板箱具有手轮自动脱开、丝光杠互锁机构、过载保护装置等功能,能满足一些用户的操作习惯要求。


1.概述:

     右手轮溜板箱顾名思义,手摇轮是在右侧,以前的老式机床的溜板箱是在左侧的,外观上的不同,如图1、2所示:

 图1:左手轮溜板箱

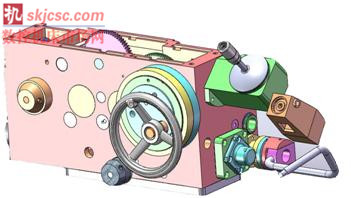

 图2 :右手轮溜板箱

2.右手轮溜板箱结构分析

(1)溜板箱手轮自动脱开结构
香港及东南亚一些地区和国家认为溜板箱的手轮放在右侧时,加工者更习惯操作,右手轮就是在这样的前提下应运而生的。原来左手轮在机床快速进给时手轮不能脱开,手轮仍随着机床的进给在旋转,手轮会将人打伤。由于原来的结构限制,操纵杆离手轮距离比较近,而且横、纵向快速进给是由两个操纵杆来完成的,所以手轮自动脱开没能实现,采用折叠手柄(图3)或人为将手轮与结合子脱开(图4)的结构。由于这两种结构都是人为的,故而要是操作者忘记将手柄折上或将手轮从结合子脱开,就有可能造成打人的事故。右手轮解决了此项难题。

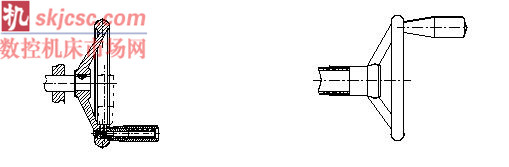

图3:折叠手柄手轮                                         图4:结合子手轮

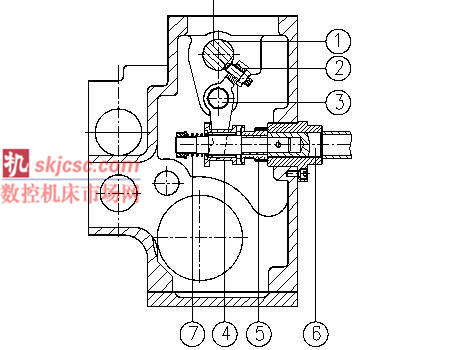

      图5就是右手轮溜板箱手轮自动脱开结构的示意图:结构中十字手柄操纵杠1在中间位置时,只能摇动手轮才能实现溜板箱的进给。当操纵杠1转动或移动时,也就是快速进给的十字手柄没在中间位置时,拨叉2上的螺钉就从十字手柄操纵杠的凹槽内退出,拨叉2绕着轴3顺时针转动,拨叉2的下部拨动结合子4向左侧移动使其与齿轮5脱开。结合子4通过花键与手柄轴6联接,齿轮5是通过铜套套在手柄轴上的,所以当电机带动各级齿轮,使齿轮5转动,但齿轮5不能带动手柄轴6转动,动力没有传递到手柄轴6,故而手柄不转。也就满足了溜板箱快速进给时手轮不转的要求。当十字手柄恢复到中间位置时,十字手柄操纵杠1转动或移动后,拨叉2回到十字手柄操纵杠1的凹槽内,结合子4靠弹簧7的弹力压缩,使结合子4和齿轮5结合,当摇动手轮时,手柄轴6就带着结合子4,结合子4带动齿轮5,动力传到了齿条轴,也就实现溜板箱的进给。此结构,既满足了溜板箱的手动进给,又满足了快速进给时手轮不再旋转。


 图5:右手轮溜板箱手轮自动脱开结构示意图

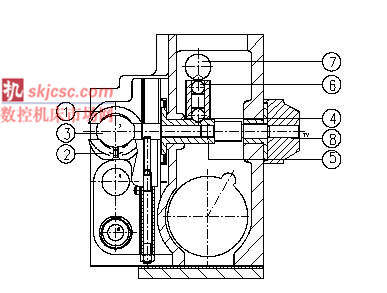

 图6:丝光杠互锁机构

(2) 右手轮溜板箱实现丝光杠互锁机构

      光杠互锁机构(图6)与原来的原理是一致的,都是在丝杠和光杠的传递动力上只能选择一种,只是方式作了些改动。当对开螺母1,2与丝杠3啮合时,机床车螺纹时钢球4在凸轮5的凹槽内,此时钢球6顶在十字手柄操纵杠7外圆上,故而钢球4不能从凸轮5的凹槽退出,这样对开螺母1,2就与丝杠啮合在一起。当机床采用光杠进给时,需将对开螺母1,2与丝杠3脱开,这样就必须转动手柄8使凸轮5旋转,钢球4从凸轮5的凹槽内退出,此时钢球6进到十字手柄操纵杠7的凹槽内。实现了丝杠进给和光杠进给的互锁。

(3) 右手轮溜板箱结构中的过载保护装置

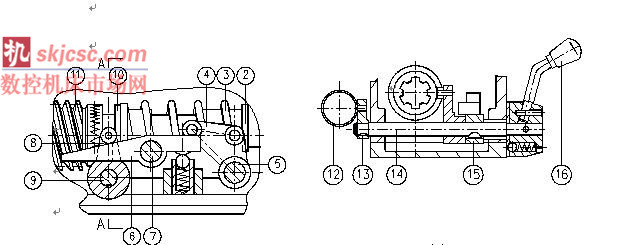

                                                      A-A剖视图




图7:过载保护装置

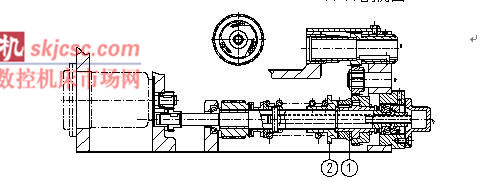

       蜗杆空套在花键轴上,靠结合子来实现动力的传递,故而,在遇到危险或过大切削力时,通过切断此环节可实现切断动力,即使电机在转动机床也不能进行切削,起到了保护的作用。以上视图是过载安全保护。蜗杆11是由铜套套在轴上,结合子12靠花键与轴连接载一起,正常情况下,由于杠杆6卡住杠杆8,使其不能绕轴7自由转动,杠杆8限制结合子12移动,结合子12与蜗杆11牢牢的结合在一起,实现动力的传递。当机床加工零件的切削力过大时,结合子1和结合子2之间脱开打滑,结合子2克服弹簧3的弹力向左移动,结合子2带动杠杆4绕轴5逆时针转动,杠杆4压动杠杆6绕轴7顺时针转动,此时杠杆8能绕轴9自由转动,结合子12没有杠杆8限制,蜗杆11与结合子12受力脱开,向右移动。结合子12不能将动力传递到蜗杆11(因为蜗杆11是由铜套套在轴上),动力在溜板箱内不能传递,所以在工件太硬或切深太大时,起到保护刀具和机床的作用。同时在光杠上安装一限位环12,当溜板箱移动到极限位置时,挡板13碰到限位环12,带动轴14转动,杠杆15将杠杆6顶开,没有杠杆6的限制杠杆8能绕轴9自由转动,结合子12没有杠杆8限制,蜗杆11与结合子12脱开,致使动力传递不到蜗杆11。故而,动力不能实现传递,所以限位环12起到了限位的作用。另外,操纵者想紧急停车时也可扳动手柄16,使杠杆7能绕轴8自由转动,实现动力的截断,起到了保护的作用。


3.结束语:

      以上就是右手轮溜板箱一些主要功能的介绍,随着生产的进行和用户反馈的信息,有些结构还需做一些改进设计,以便达到完善结构的目的,更好的满足用户的需求。(原文:沈阳机床股份有限公司 )
