CIMT2013第十三届中国国际机床展览会可谓是机床制造业的群英会，展会聚集了世界一流企业和国内众多企业的各种产品，是国内外机床制造商的竞技场和交流场。本届展会是世界机床工具制造业最新、最高技术成果的展示，又是中国机床制造业面对世界经济结构新形势，努力转变发展方式、大力推进产业和产品结构调整成果的展示。通过展会让我国机床行业制造企业看到了发展的目标和差距，使国外制造商感受了中国机床行业围绕"转型升级"带来的新变化。

      参加CIMT2013中国国际机床展览会的德国DMG、HERMLE（哈默）；瑞士Agie  Charmilles（米克朗）、Starrag AG（斯特拉格）；日本MaZaK（马扎克）、YASDA（安田）、MAKINO（牧野）、大隈等展商带来世界一流水平的产品和技术，使我国机床制造企业看到了差距。本评述通过对立、卧式加工中心、五轴联动加工中心主要技术参数（机床规格、主轴转数、快速移动速度、定位和重复定位精度）的对比分析，了解我国机床的水平和发展方向。

      一、机床规格

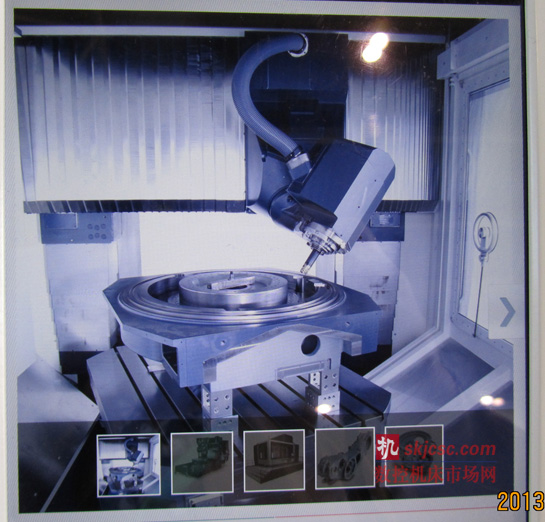

      本次参展的国外展商的立、卧式加工中心产品，其工作台宽度主要集中在400mm～800mm之间，五轴联动加工中心工作台面宽度主要集中在Φ630mm以内，少数达Φ1250mm,DMG的DIXI210五轴加工中心数控回转台达Φ1700mm(见图1）。

图1

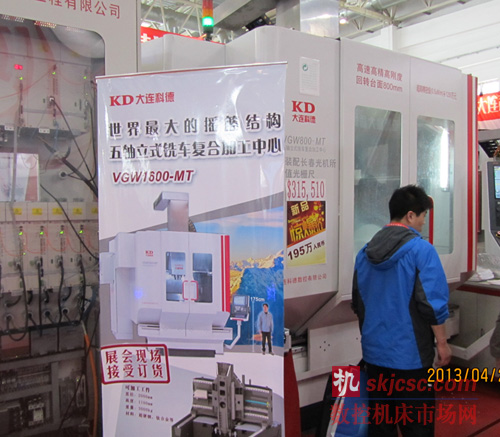

      我国展商立、卧式加工中心产品，工作台宽度也主要集中在400mm～800mm之间，与国外展商立、卧式加工中心的规格相同，五轴联动加工中心工作台面宽度主要集中Φ630mm以内，最大的为大连科德五轴立式铣车复合加工中心，转台为Φ800mm（图2），没有展出与国外展商相当的大规格五轴联动立式加工中心。但近几年中国机床制造企业纷纷向大规格加工中心发展，以扩大机床规格范围为开发目标。

图2

二、主轴转速

      本次展会上国外立式、卧式、五轴联动加工中心机床主轴转速最高为日本牧野iQ300立式加工中心，转速45000r/min；其次为德国DMG ULTRSDNIU 20 Liner五轴联动加工中心、瑞士米克朗 HSM500高速铣削加工中心、HSM400ULP 精密高速铣削加工中心，转速42000r/min；大多数机床主轴转速在10000r/min～20000r/min之间。

      国内立式、卧式、五轴联动加工中心机床主轴转速最高为大连科德VGW400-U五轴立式加工中心、上海拓璞VMC-B50C 五轴联动加工中心、南通科技VCL550高速精密立式加工中心，转速24000r/min，大多数机床主轴转速6000r/min～20000r/min。

      虽然本次展会国内展品中没有出现主轴转速42000r/min的产品，但要达到这样的主轴转速，均须采用国外进口主轴组件，国内目前还没有生产能力。即使是机床主轴转速在6000r/min～20000r/min的主轴组件，80%左右为采用台湾或国外主轴生产商的功能部件产品，特别是电主轴和AC双摆铣头基本上全部采用德国或意大利生产商的产品，由于大量采用进口主轴组件，产品在主轴上未反映出与国外高中档机床的明显差距。

三、快速移动速度

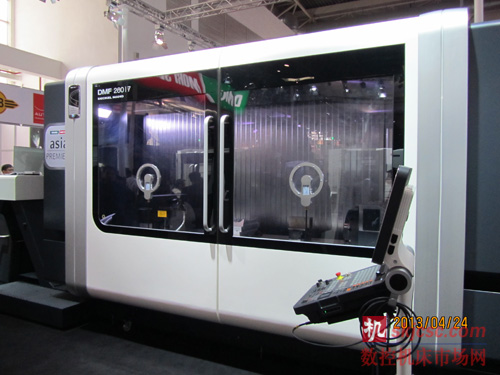

      本次展会上国外立式、五轴联动加工中心机床快速移动速度最快的为德国DMC60HLinear 卧式加工中心，采用直线电机进给，快速移动速度达100m/min。绝大多数展品仍然采用滚珠丝杠传动，其快速移动速度立式加工中心在30m/min～40m/min左右，有的已经达60m/min，如德国DMG DMF260/7动柱式加工中心（图3）快速移动速度40m/min、日本马扎克VCS530CL双工作台立式加工中心快速移动速度42m/min、日本牧野PS65立式加工中心快速移动速度为36m/min；日本纪和KCW-5VS立式加工中心快速移动速度60m/min。

图3

      台湾及韩国参展的立式、五轴联动加工中心机床快速移动速度多数在20m/min～40m/min范围，如台湾协鸿HCMC-1682立式加工中心快速移动速度30m/min、友嘉实业U-600A五轴加工中心快速移动速度30m/min。

      我国参展的立式、五轴联动加工中心快速移动速度多数在20m/min～50m/min范围，如北一机床XHAE788立式加工中心快速移动速度36m/min，宁波海天VMC1000C立式加工中心快速移动速度36m/min，南通科技VCL550高速精密加工中心快速移动速度48m/min，

      国外展出的卧式加工中心快速移动速度多数在50m/min-60m/min范围，如德国DMG NHC4000、日本马扎克HCN6800-Ⅱ、 牧野a51nx卧式加工中心，快速移动速度均为60m/min、韩国 现代HS5000i卧式加工中心，快速移动速度为50m/min。

      我国参展的卧式加工中心快速移动速度多数在40m/min-60m/min范围，如南通科技SGM50A高速卧式加工中心、浙江日发 RFSH63 高速高精卧式加工中心，快速移动速度60m/min；三一重工HM63 卧式加工中心，快速移动速度50m/min，

      从以上快移动速度指标上本次展会中国外与国内展品的差距不明显，但国内立、卧式加工中心进给传动用滚珠丝杠50%以上采用台湾和日本产品，因此国内配套能力较差。

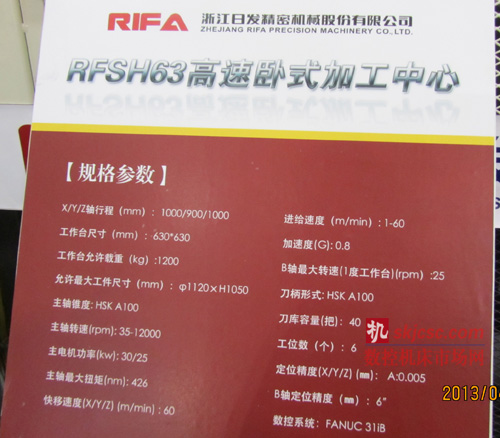

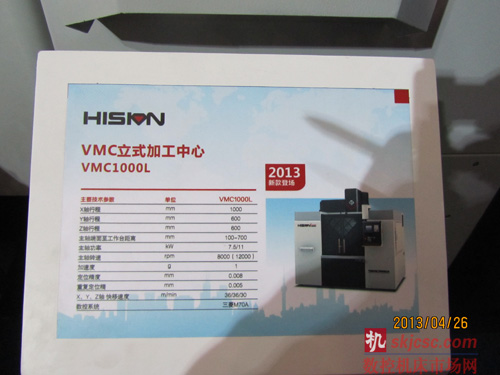

      对于高速立、卧式加工中心来说，衡量高速进给除速度外，还有另一个指标，就是进给运动的加速度，本次展会中有不少展商在产品技术参数中给出了数值，这些指标在国外高速立、卧式加工中心机床上均有体现，如DMG、马扎克、牧野等知名厂家均给出了加速度的数值。一般高速机床要求进给加速度为1～2g，其中DMG的LTRSDNIU 20 Liner立式加中心进给加速度达2g。而国内高速立、卧式加工中处于起步阶段，也有极少部分展品，标出了进给加速度，如宁波海天的VMC1000L立式加工中心出了加速度为1g（图4），浙江日发RFSH63卧式加工中心出了加速度为0.8g(图5)。

图4

图5

      由于我国机床行业对高速机床缺乏一个完整的评价体系（如国外产品提供加速度曲线、高速主轴达到平衡温度的时间、高速主轴的停车时间等），对高速机床的评价指标不准确和不全面，使得目前对高速加工中心机床的评价指标仅限于高主轴转速、高快速移动的速度上，由于对高速铣削加工工艺所要求的机床高速特性缺乏基础研究，使得加工中心如何实现高速加工，缺乏试验工作，要使高速机床达到高速切削，目前还有大量的工作要做。

四、定位和重复定位精度

      本次展会国内外立式、卧式加工中心产品，定位和重复定位精度最高的为日本安田YBM640V坐标级立式加工中心，其定位和重复定位精度为0.002mm和0.001mm(采用ISO230-2方法)；另一台日本安田YBM6J高精度卧式坐标加工中，其定位和重复定位精度为0.003mm和0.002mm(采用ISO230-2方法)；德国DMG和瑞士米克朗、日本大隈的相同规格的展品，其定位和重复定位精度一般标注为0.006mm和0.003mm，与日本安田的差一个数量级。普通精度的立、卧式加工中心、五轴联动加工中心定位和重复定位精度多数在0.008mm和0.005mm范围。

      国内本次展会立式、卧式加工中心产品，定位和重复定位精度最高的北京机床研究所JIG630卧式坐标镗加工中心，定位和重复定位精度为0.004mm和0.002mm，浙江日发RFSH63高速高精卧式加工中心，定位和重复定位精度为0.005mm和0.002mm；大连科德VGL800-H高速立式加工中心，定位和重复定位精度为0.005mm和0.003mm。普通精度的立、卧式加工中心、五轴联动加工中心定位和重复定位精度多数在0.010mm和0.006mm范围。从位数值上看，高精度的立、卧式加工中心国内展品无法与国际先进企业相比。但普通精度的立、卧式加工中心、五轴联动加工中心，其定位精度和重复定位精度数值与国外高、中档产品基本相同。

      虽然在普通精度产品的定位和重复定位精度数值差别不大，但在精度的保持性上还有相当大的差距。

      通过本次展会展品的几个重要技术指标的对比，认识到我国机床行业向高、精、专发展的道路还很长，机床各制造企业只有进行不断的技术创新和产品升级，才能赶上国际先进水平，使中国制造装备中国。
