从CIMT2011看工装夹具的现状与发展
2011-9-28  来源:《数控机床市场》杂志  作者:沈阳第一机床厂 史国强 孙雪娜


      通过这次展会,能够看出机床上的工装夹具已经成为各大机床制造厂商的所关注的焦点,而近些年来,随着是数控机床、加工中心、柔性制造单元、柔性制造系统等现代化加工设备的广泛应用使传统机械加工制造方法发生了重大变革,由一次装夹多面加工代替了传统的多次装夹和多次加工,由大批量生产转变为多品种小批量的生产。夹具的功能已经从过去的装夹、定位、引导刀具,转变为装夹、定位。而数字化的设备加工功能的扩大化,给今后夹具的快速定位、快速装夹提出了更高的要求。

      当前经济和技术的发展很快,夹具是机械加工不可缺少的部件在机床向高速、高效、高精密复合智能环保方向发展的带动下,夹家具技术正朝着高精、高效、模块化、灵活组合、通用、经济的方向发展,同时也随着机床加工精度的提高为了降低误差,越来越多的厂家对家具制造的精度要求更高,本次产展的美国Jergens(杰根斯)公司展出的球锁快速装夹系统,一分钟就能将夹具定位及锁紧在机床工作台上,球锁装夹系统用于柔性生产线上更换夹具起到缩短停机时间提高生产效率的作用(见图1)。

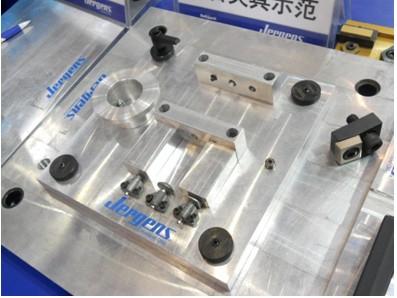

图1.杰根斯的快速换夹系统


组合夹具是近几年发展起来的槽系、孔系组合夹具的升级换代产品。它吸取了槽系、孔系组合夹具的精华,克服了二者的缺陷,并集成了通用夹具、专用夹具、组合夹具的夹紧功能以及平板、弯板、正弦台、分度头、回转盘、端齿分度盘的基础结构功能和五轴机床的空间角度功能。该夹具两销一面的刚性定位结构,稳定性可与专用夹具媲美;计算机模拟组装设计提升了传统行业的管理水平。
技术特点:
1.适用面宽。方形、圆形、异形工件均可装夹。
2.结构转型快。平面、垂直、角度、空间角度、回转、回转分度等结构转型速度快。
3.应用面广。车、铣、刨、磨、镗、钻、钳、加工中心、检测、装配、焊接均能使用。
4.精度高。可实现直线0.01㎜、角度10"的有级调整。
5.刚性强。两销一面的定位结构,强度可与专用夹具媲美。
6.计算机模拟组装设计与管理,可提高组合夹具的设计速度,减少夹具的组装时间。
本次产展的组合夹具制造商有:保定向阳机械厂(见图2),北京蓝新特夹具制造有限公司(见图3)。


        图2.保定向阳机械厂的组合夹具产品图               3.北京蓝新特夹具制造有限公司的组合夹具产品



图4为徳玛吉(DMG)公司在本次展会应用的基础孔系立柱组合夹具单元

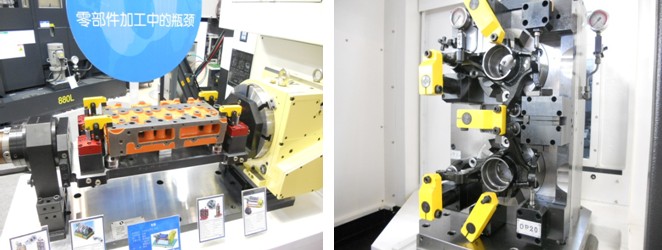

      本届展会的最大亮点可以说是各大机床产展厂家所展出的机床工作台上面的液压联动夹紧器(见图5、图6、图7、图8),它包含:支承油缸、转角夹紧油缸、杠杆联动夹紧油缸、液压夹紧钳等,这一系列的产品的推出为工装夹具开拓了一个新的领域,液压夹具的优点在于:每个夹压点的压紧力均匀、可以控制生产加工节拍并提高效率、提升零件的加工精度、大大降低工人的劳动强度、使用方便灵活、适用于大批量多品种的零件加工等。

                          图5                                                                     图6



                                图7                                             图8

      通过这次参观北京国际机床展览会,了解了国内外机床制造厂家发展趋势及技术水平,开阔了视野,收集到一些设计资料,使我们设计水平再上一个档次,为企业的发展技术水品的进步贡献力量。
