特殊精密深孔的组合加工
2013-5-5  来源:南京机电液压工程研究  作者:张文丽 陈加定

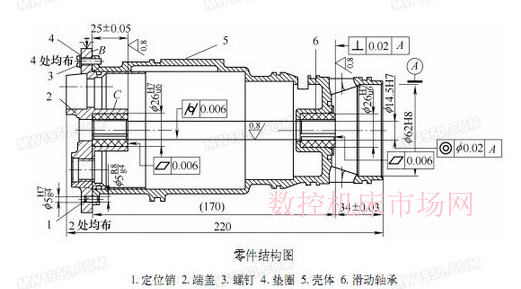

     在科研生产实践中,我们遇到多种类似附图所示的组件,端盖2和壳体5(材料为ZL105),两处滑动轴承6分别与端盖2和壳体5过盈装配,通过定位销1将端盖2和壳体5进行定位,再由螺钉3垫圈4把端盖2和壳体5进行固定联接,要求保证组装后两处滑动轴承6内孔与基准孔A同轴度为φ0.02mm,两孔圆柱度为0.006mm、表面粗糙度值Ra=0.8μm。

  滑动轴承6材料为石墨M233H,这种材料是由粉末压制而成的非金属材料,质脆且硬度低,加工时易有崩角、掉渣、产生裂纹等缺陷;端盖2和壳体5组合后φ14.5H7孔深达170mm,要求同时保证对基准面A的同轴度φ0.02mm和圆柱度0.006mm,这对车削刀具和机床要求很高,车削难度大。

特殊精密深孔的组合加工


  1. 工艺方案比较

  (1)工艺方案一

  首先,端盖2和滑动轴承6、壳体5和滑动轴承6均采用过盈配合分别进行装配,然后分别加工两处φ 14.5H7孔。

  在这种工艺方案中,φ 14.5H7孔的尺寸和圆柱度要求很容易保证,对车削刀具和加工要求也不高,刀具不需悬伸很长,刀杆刚性好,但因是两次装夹分别找正,同时对基准A的同轴度φ 0.02mm无法保证。

  (2)工艺方案二

  通过定位销1将端盖2和壳体5进行定位,再由螺钉3、垫圈4把端盖2和壳体5进行固定联接,这样就可以一次装夹定位,找正基准孔A,车削加工孔φ 14.5H7及端面等。

  在这种工艺方案中,壳体5和定位销1是过盈配合,端盖2和定位销1是间隙配合,这样避免了两次装夹,一次找正直接加工。但是由于孔深达170mm,需要定制特殊的加长刀杆,加工时刀具悬伸得过长且孔较小,刀杆刚性差,车削时易产生振动,使得φ 14.5H7内孔有锥度,圆柱度无法保证,还影响工件的表面粗糙度。如果通过研磨的方法对内孔进行补救,研磨套的加工存在难点。

  能不能找到一种方法,既能一次定位装夹找正,刀具又不用悬伸过长呢?为此,我们结合方案一和方案二的优缺点,想出一种组合加工的方法,有效地解决了以上加工难题。

  (3)工艺方案三

  镗软爪装夹端盖2,先车削出左端滑动轴承6孔及其端面,在车床上不拆卸掉端盖2的前提下,通过定位销1将端盖2和壳体5进行定位,再由螺钉3、垫圈4把端盖2和壳体5进行固定联接,再加工出右端孔及基准孔等。

  在这种工艺方案中,做到了一次装夹定位和找正,避免了因两次装夹和找正引起的累积误差,因为是分别加工两孔,只需移动机床的床鞍,刀具不用悬伸过长,刀杆刚性好,圆柱度也容易保证。

  2. 编制加工工艺

  基于工艺方案三的优点,该零件的加工工艺安排如下:在附图中粗实线均表示在组件中需加工的部位,两处φ 14.5H7孔和φ 62H8孔径向单边均留余量0.3mm,三处需加工的端面均留余量0.2mm,其余所有尺寸均在单个零件中加工到位。其中关键工序是组合加工时的精车工序,为此根据材料较脆且质软的特性,我们选用高精密车削机床,刀具选用硬质合金YG8,这种刀具耐磨性较好,可有效地提高工件表面质量;刀具几何角度:前角10° 、后角15°、刀尖圆弧半径R1mm;切削参数选择:切削速度350~480m/min,进给量0.06~0.1mm/r。刀具和切削参数的选用可有效地防止崩边、掉渣等缺陷发生,也可有效地保证深孔圆柱度0.006mm和端面平面度0.006mm的要求。

  关键工序加工过程为:先将端盖2、滑动轴承6和壳体5、滑动轴承6分别采用过盈配合进行装配;镗软爪装夹端盖2,找正端面B和外圆C面跳动在0.01mm以内,车左端滑动轴承6内孔及其端面;在不拆卸掉端盖2的前提下,先将壳体5和定位销1进行过盈配合,定位销1再与端盖2间隙配合,通过螺钉3垫圈4进行固定联接,车削加工右端滑动轴承6内孔及其端面和基准孔φ62H8及其端面。车削时可采用少量切削和多次进刀的方式,以保证图示要求。加工后根据设计要求,可拆下螺钉3、垫圈4联接件,将端盖2和壳体5形成的组件做好配对标记,成对入库保存。

  3. 加工验证

  采用方案三编制的工艺加工的一批零件,经过三坐标测量仪进行检测,尺寸和形位公差合格率达97%;经过分析,不合格的零件中有些是滑动轴承6石墨材料本身疏松的缺陷造成,有些是形位公差超差。对由于端盖2、滑动轴承6形成的组件和壳体5、滑动轴承6、定位销1形成的组件配对存放,同轴度φ0.02mm无法测量的问题,因为是一次装夹定位找正加工,而在装配时两处滑动轴承6内孔φ14.5H7是装在同一根长轴上的两端,可通过端盖2和定位销1之间的间隙进行微调,对装配来说没有影响。我单位加工的其他类似这种组件也是采用这种组合的方式加工,加工质量和效率良好,能够满足设计的装配要求。
