2022产品推介:深圳市创世纪机械有限公司
Sep 28, 2022  来源:机床协会  作者:-


       深圳市创世纪机械有限公司(简称台群精机)是创世纪(股票代码:300083)旗下全资子公司,成立于2005年,是一家集智能装备研发、生产、销售、服务于一体的国家高新技术企业。创世纪机械旗下拥有Taikan台群、创群、赫勒等品牌,其数控机床产品品种齐全,涵盖钻铣中心、立式加工中心、卧式加工中心、数控车床、龙门加工中心、精雕机、雕铣机等系列机种。


创世纪副董事长:罗育银

       公司立足于中高端数控机床产业,致力于为广大用户提供高可靠性、高性价比、具备综合竞争优势的数控机床产品和优质服务,成就客户工业梦想。

       2017年以来,公司借助在3C领域的技术积累、品牌影响力、供应链管理和规模化制造优势,加快在通用机床领域的布局,并集中资源重点打造立式加工中心系列产品,实现了连续多年销量大幅增长。

       公司坚持“高品质、高性价比”的理念,通过科技创新回报客户,降低客户使用成本,推出T-V856S、T-V1165S等一批深受市场青睐的立加产品。

       2021年,台群精机立式五轴系列机床开始批量下线,工件一次装夹即可完成复杂零件多面加工,具备高精度、高效率、高稳定性等特点,广泛应用于3C零部件、VR眼镜、医疗器械、汽车零部件、船舶、航空及模具加工等领域。

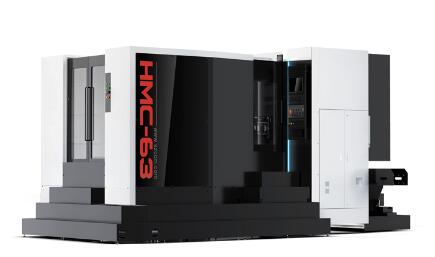

       1.HMC-63卧式加工中心

       机床整体采用动立柱移动式、大圆盘式刀库,正T型床身结构,基础大件均采用优质树脂砂造型及高强度铸铁材料,整机具有高刚性和精度稳定性。主要铸件均经过有限元分析,优化筋格布置,充分满足机床高扭矩切削的需要。


       三轴导轨采用高刚性、精密55滚柱重载直线导轨,具有低摩擦、低振动和高刚性特性,可提高机床切削刚性、加工精度和稳定性。三轴丝杠采用大导程滚珠丝杠,采用(4+4)24个轴承支撑,提高机床承载能力和传动刚性,保持机床加工精度和稳定性。

       机床主轴选用内藏式电主轴BT50-8000r/min(可选10000r/min),具有高速、高刚性、大扭矩特性,低速重切及高速精切能力佳。配置大转矩无框直驱电机,结构设计紧凑,电机转子与转台回转机构融合一体,具有极好的传动刚性。配置雷尼绍圆光栅作位置反馈,确保转台回转定位精度。

       APC凸轮交换机构采用机械凸轮升降旋转设计,集上升抬起、旋转交换、下降落位动作于一体,全部时序动作通过凸轮箱实现。配置40T卧式圆盘刀库,采用伺服控制选刀,ATC换刀,提供平稳及可靠的刀具交换动作。

       应用于汽车、能源、信息、模具等行业,特别适合异型零件、箱体类零件加工,性能指标和精度指标完全符合国家标准,满足各种需求。

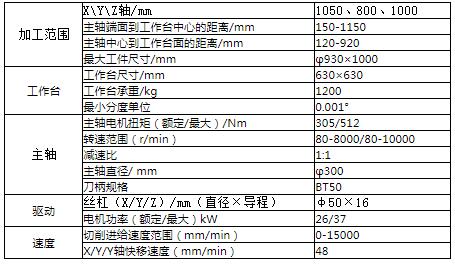

       产品参数:

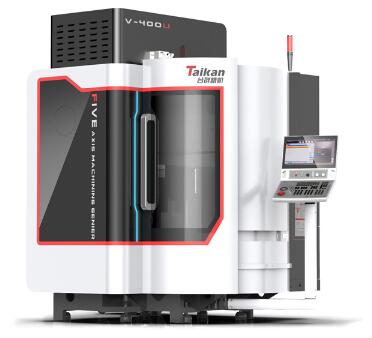

       2.台群精机V-400U立式五轴加工中心

       V-400U采用高刚性门式O型结构,X、Y、Z三轴全部配置精密滚珠丝杠和精密滚柱导轨;三轴配置绝对值式伺服电机,通过高性能数控系统搭配光栅尺,实现机床闭环高精度控制,精密级电主轴。铸铁均采用米汉纳铸造工艺,并进行热处理,消除内应力。机床具有高精度、高速度及高刚性。


       整机结构:在独特的光机结构上,结合工业设计元素和人机交互理念,整机外观造型设计美观、整洁,操作更便利。

       光机结构:光机主体结构采用高刚性门式O型结构,主轴到横梁距离短,BC轴转台结构布局合理,且床身采用优质灰铸铁材料,具有整体应力变形小、抗振性强的特点。结合现代有限元分析软件不断优化提升床身结构刚性,达到最优化设计。

       导轨/丝杠/轴承:采用THK/INA滚珠导轨,提升了传动刚性;同时丝杠采用NSK螺母冷却或中空冷却丝杠,搭配NSK轴承,有效控制丝杠传动的稳定性。

       转台:自主设计高刚性转台本体结构,采用力矩电机驱动,光栅尺为编码器,且转台本体均设计有合理的冷却流道,保证转台传动精度的稳定性。

       主轴:V-200U标配11kW高速电主轴HSK 40E,转速可达30000r/min;V-400U标配16kW高速主轴HSK 50E,转速可达24000r/min;电主轴的高转速以及运转的低振动,让零件加工质量更稳定。

       刀库:V-200U标配30T伞形刀库;V-400U标配24T伞形刀库,满足复杂零件加工的多刀具需求。

       系统:标配西门子SINUMERIK ONE五轴控制系统,有效保证整体控制精度的稳定性和操作的便利性。也可选配海德汉TNC640五轴控制系统或华中数控五轴控制系统。

       冷却系统:标配手动油箱,高精度过滤且可选配增加切削液稳定控制系统,保证零件加工精度要求。

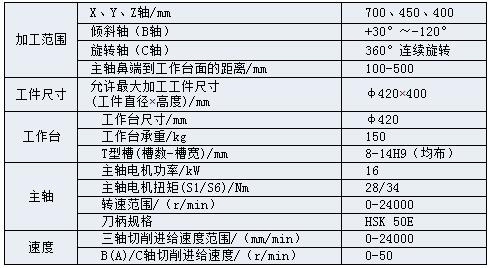

       配置参数表:


       (供稿:深圳创世纪 责编:梅峰)
