摘要: 结合生产加工的实际情况，分析了原深孔加工机床控制系统存在的缺陷，并根据用户的需求提出了一种高自动化的控制与检测方案。系统主要由PLC、触摸屏、变频器、伺服驱动组成，可实现主轴的无级调速和刀具进给速度、进给深度的任意控制，最大程度上保证了加工工艺的灵活性。同时，切削参数监控功能在提高加工精度与效率的同时，保证了加工质量，降低了废品率。

      关键词: 深孔加工; 控制系统改造; 切削参数监测


      某企业深孔钻镗床采用继电器接触器控制系统控制，专门用来加工圆柱形深孔工件。钻孔最大直径100 mm，钻孔深度范围: 1 000 ～ 12 000 mm，工件夹持直径范围: 100 ～ 300 mm。原控制系统功能简易，自动化程度低，导致工人劳动强度大; 原控制系统元器件老化，电气线路受高压油与切削液腐蚀，机床在加工过程中故障频发; 由于某些材料硬度高，深孔加工工艺复杂，因此在加工时容易出现打刀现象，倘若操控不当，易导致钻杆变形甚至折断、工件报废，从而给企业造成巨大的经济损失。因此，对机床切削参数的监控和控制系统的改造十分迫切。

      1 、改造方案规划

      1. 1 主要结构及改造技术难点

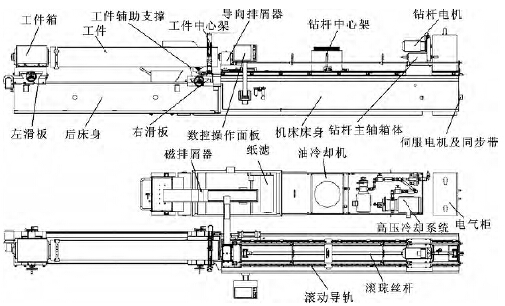

      深孔钻镗床是由床体、主轴箱、授油器、钻杆箱、拖板箱、工件支架、钻杆支架、主轴控制系统、进给系统、液压系统、高压冷却系统、辅助控制系统组成。被加工工件一端由主轴前端的卡盘夹紧，随主轴一起旋转实现主运动，另一端由工件中心架辅助支撑定位。钻头由钻杆箱带动高速旋转实现切削运动，丝杠在进给电机的带动下推动钻杆箱实现进给运动。机床结构示意图如图1 所示。

      图1 深孔钻镗床结构图


      1. 2 电气系统改造规划

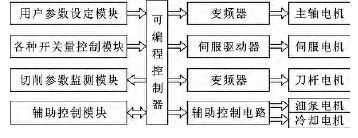

      图2 控制系统总体结构示意图

      2 、电气控制系统设计

      根据输入输出点数统计可知，系统共需要20 个输入点、20 个输出点，则选用台达推出的DVP-32EH2 高速精密定位型主机，结合其提供的运动控制指令及逻辑控制指令可方便实现控制要求。由于主轴变频器和刀具变频器的调速需要模拟电压，而且系统要求功率监控、需实时显示主轴电机的电流及电压值，所以扩展2 台模拟量输入输出模块。

       2. 1 主轴传动控制系统设计

       主轴传动控制系统采用变频器控制，原主轴箱机械结构保留，但机械换挡功能废弃，不仅可以实现多段速度的切换，还可以实现无级调速及转矩控制。

       ( 1) 变频器。该系统采用台达VFD-E 系列变频器，该变频器具有多种控制方式，可实现无极调速，并根据负载转矩，提供相应电流及电压矢量值输出。

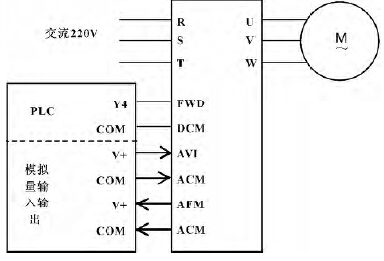

       ( 2) 无极调速控制。主轴电机转速范围为0 ～3 000 r /min，DA 模块转换数字量的范围为0 ～ 3 200。正常加工时，操作者在触摸屏设定主轴转速n，PLC根据设定参数经计算得到DA 模块应当输出电压的数字量: D = 3 200n /3 000，经过DA 模块转换为模拟电压后传送至变频器的频率设定端。PLC 与变频器的接线如图3 所示。

       图3 变频器硬件连接图


       2. 2 进给运动控制系统设计

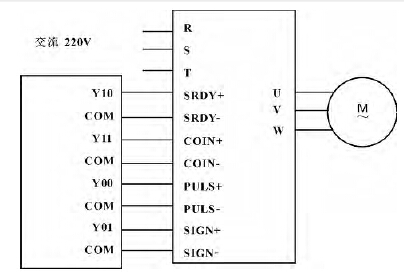

          图4 伺服驱动器硬件连接图

     ( 2) 进给控制系统。用户要求机床在加工时进给速度、进给量任意控制，而且要求在进给过程中可以调速，选择脉冲输出指令PLSY 来实现进给速度及进给量的控制。PLSY 指令格式如下:

     其中: S1 表示脉冲输出频率( 脉冲/秒) ; S2 表示脉冲输出个数; D 表示脉冲输出装置。进给方向的控制由PLC 输出端Y1 的通断控制伺服驱动器的方向信号即可。

     正 常加工时，操作者在触摸屏上输入进给位移L与基准进给速度v，这两个参数分别存入专用寄存器D 中，应发送的脉冲个数S2 = L /δ式中: L 为伺服机构的位移量( mm) ; δ 为伺服机构的脉冲当量( mm/脉冲) ，脉冲当量与丝杠螺距、减速机的减速比及伺服驱动器设定参数有关。应发送的脉冲频率S1 = 60v /δ式中: v 为伺服机构的进给速度( mm/min) ; δ 为伺服机构的脉冲当量( mm/脉冲) 。PLC 程序中在每个扫描周期都需根据设定值计算S，这样操作者可在触摸屏上随时更改进给速度，满足调速要求。

     2. 3 人机交互系统设计开发

     ( 1) 触摸屏选型。系统采用台达的DOP-A 系列的DOP-A10THTD1 触摸屏，该系列触摸屏具有65536色TFT、800 像素× 600 像素显示效果，支持USB 上下载，可连接打印机和U 盘、支持以太网络等特点，广泛应用于各种工业监控场合。

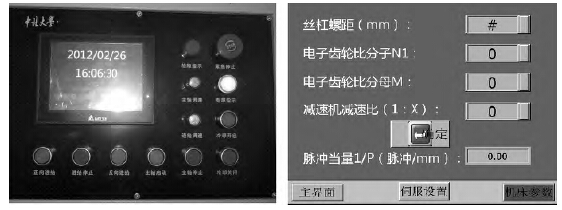

     ( 2) 触摸屏软件开发。触摸屏不仅可以认为设定输入相关加工参数，还可以对系统的运行状态和相关加工参数进行在线监测。在解决触摸屏与PLC 通信之后，即可完成与PLC 之间的数据交换，同时也可实现对加工过程的控制与检测。触摸屏的软件开发利用Screen Editor 2. 0 来完成，在软件开发阶段分别完成触摸屏与PLC 连接的数据传输地址分配表编辑、控制界面与在线检测界面设计开发。最终设计出8 个控制界面与检测界面，分别是主控制界面、主轴电机控制与检测界面、伺服控制界面、液压控制界面、冷却系统控制界面、加工参数设定界面。如图5 所示。

       图5 控制、参数设定界面

     2. 4 辅助控制系统设计

     由于机床床身较长，所以采用多地控制，控制面板分布在主轴箱、授油器及钻杆箱三处。在主轴箱按钮站分别有急停、主轴启动、主轴停止3 个按钮，授油器按钮站除急停按钮与压力表外，所有操控均可由触摸屏完成。为操作方便快捷，触摸屏下方设置了常用的按钮。钻杆箱上设置急停、正向进给、反向进给、快速前进、快速后退及进给停止5 个按钮。为节省PLC 的输入输出点，3 个急停按钮采用常闭串联的方式引入PLC 的X0 端子，其他功能相同的按钮采用常开并联的方式引入PLC。

     3 、机床切削参数监控模块设计

     3. 1 切削参数监控理论推导

     刀具磨损由各种机械物理因素造成，包括刀刃的塑性变形、黏着、摩擦、切屑和热疲劳等。刀具发生磨损时，后角变为0，后刀面与工件接触面积增大。同时，刀尖圆弧半径加大，刀具与工件间摩擦加剧，从而使机床消耗功率加大。因此，通过监测主轴电机实时扭矩值，并依据相应的公式，即可探测刀具的磨损。文中从机床电机和机械传动系统一体化的角度出发，在考虑各种能量损耗并存的前提下，以传动环节的能量流程为基础建立了机床功率监控数学模型。



     式中: Me为电极电磁转矩;ω 为电机轴的角速度;M0、B、J 分别为机床主传动系统等效到电机轴上非载荷库仑摩擦力矩、黏性阻尼系数和转动惯量;Pc( t) 为切削功率;αt为系统载荷损耗系数。切削功率

     由式( 3) 可看出: 机床功率信息完全由主轴电机实时扭矩值决定。系统采用A/D 模块采集主轴变频器实时扭矩值，通过式( 3) 的计算得到主轴实时的钻削功率。因此，钻削加工时机床主轴功率的变化可以定量描述为时间的函数，加工参数相同的同种工件其加工过程具有相似的主轴功率/时间曲线，经A/D 转换后的数字信号由485 接口输入PLC，进行运算和判断，监视切削过程中切削功率的变化情况。

      3. 2 主轴功率监测与控制

     在大量的加工测试及研究分析的基础上，发现刀具破损失效时，深孔镗床主轴功率变化主要包括以下几种情况:

     ( 1) 图6 ( a) 为正常加工时监测主轴功率曲线。
     ( 2) 钻头持续钻孔，由于刀具处于持续的磨损过程，因此监测到的主轴功率大致呈现持续增加的现象，如图6 ( b) 所示。
     ( 3) 根据主轴功率离散模型得出加工过程功率变化曲线: 当刀具发生破损失效时，主轴功率曲线突然异常增大，如图6 ( c) 所示。此时功率值超出预先设定的主轴钻削功率的阈值Pmax，PLC 发出报警信号，控制面板报警灯闪烁。

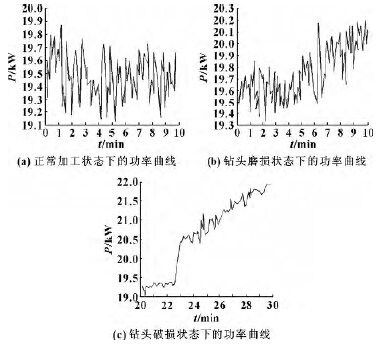

     图6 不同刀具状态下钻削加工主轴功率变化曲线

     当功率超过设定的阈值，PLC 控制进给伺服系统反转、退刀，主轴只承受装夹工件下的空转状态，而不受切削载荷，因此此时检测到的轴功率维持在一个较低的状态。

     4 、结束语

     根据深孔加工机床的加工特点对机床原有电气控制系统重新进行研究，以PLC 作为控制系统的核心，取代传统的继电器接触器控制系统，从而实现控制可靠性与控制精度的大幅提高。综合考虑机床各个工位的控制特点和操作人员的工作特点，使用变频器、伺服驱动器、触摸屏等控制操作设备，从而达到对加工过程中的重要参数的数字化控制与检测。
