摘 要：鼠标模具由前模、后模和模具标准件组成，该模具制造包括模具的设计和加工、装配和检测、材料与处理技术及维修和再制造技术等，是精密成形模具制造。而鼠标模具加工中，数铣加工是最重要部分。

     关键词：加工 装配 检测 精密 数铣

     1 、鼠标模具任务书

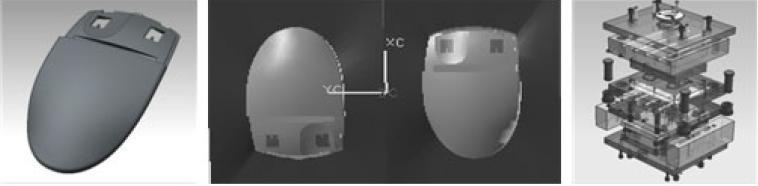

    如图1所示。

      2、 鼠标的模具设计

      塑件的结构性能分析。

     (1）塑件的工艺性分析

     材料：ABS大批量生产外观美观，尺寸精度高，鼠标上盖塑料件对产品的精度要求较高，型腔数量过多，会严重影响塑料件的精度，所以型腔数量不宜过多。考虑到开模时模具的受力平衡，又考虑到产品生产效率的因素，最终确定采用一模两腔注射成型最为合适。一模两腔，对称布局。

     (2）注射机的选取与校核

     XS-ZY-2 50卧式注射机
     抽芯机构 斜滑杆导滑内侧抽芯机构
     将导滑槽固定在推板上，斜杆底端穿着圆柱形销钉，在推出板作用下成型斜滑杆沿斜孔运动，使塑件一边抽芯一边脱模。

     3 、鼠标模具数铣加工程序单

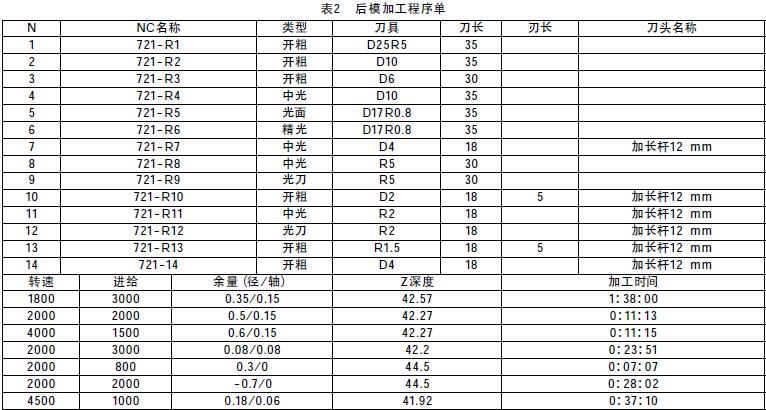

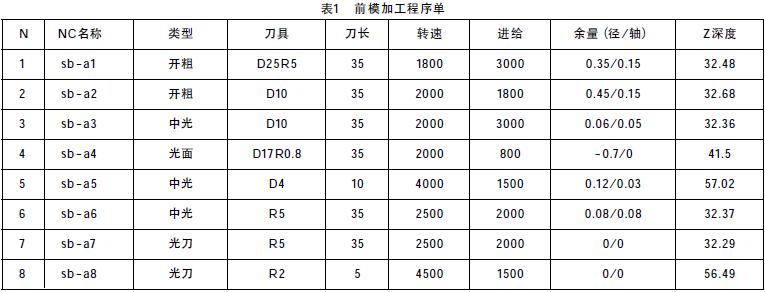

     鼠标模具由前模、后模和模具标准件组成，该模具制造包括模具的设计和加工、装配和检测、材料与处理技术及维修和再制造技术等，是精密成形模具制造。而鼠标模具加工中，数铣加工是最重要部分(表1，表2)。
