摘要: 通过分析高速列车梓向架用中心销的材枓结构及加工要求, 进行中心销制造工艺及工装的设计, 并结合实际加工情况验证工艺流程的合理性。


      关键词: 高速列车;转向架; 中心销


      中心销是高速列车转向架用关键零部件之一, 动的效果, 成为国产化过程中的难点之一。其一端通过螺栓与枕梁连接, 另一端中心圆锥部分 , 通过锥形套与牵引中心销座相配合, 牵引中心销座通过联接杆与转向架构架相连接。作为枕梁与转向架的连接件, 中心销不仅可以传递纵向和横向作用力, 而且可作为牵引及回转的中心。因此, 中心销的加工要求较高, 加工质量直接影响中心销牵引及转动的效果, 成为国产化过程中的难点之一。


      1 、中心销材料结构及加工要求

       高速列车转向架用屮心销采用铸钢GS -25CrMo4V材料， 按照DIN 17205的要求, 材料化学成分及机械性能要求如表1- 2 所示。


      2 、中心销制造工艺设计

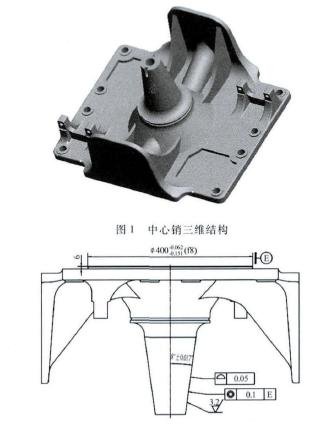

      在实际组装过程中, 中心销上必400mm的圆凸台与枕梁间隙配合, 要求加工精度为f 8 。车体通过  中心销的中心圆锥随转向架回转, 因此需要保证中  心销的中心圆锥轴线与圆凸台轴线同轴度的加工要求, 设计要求同轴度为0.1mm 。

      在设计中心销制造工艺时, 考虑到中心销圆凸台直径和巾棚細難諭工财, 确m 鮮削中心圆锥 以小400mm的圆凸台进行加工定位,同时为保证中心圆锥的同轴度精度要求, 结合实际加工设备的加工精度, 需提高圆凸台的加工精度, 定为小直径400mm -0.062---0.122之间。


      通过分析中心销结构及加工 要求, 设计的中心销制造工艺流程如下 :


      (1) 划线，确定中心销的加工余量，使机械加工有明确的尺寸界限。


      (2) 铣两侧平板，保证板侧两间距尺寸为624 士0.5mm 。在龙门铣床X2080P 上加工时应考虑侧板滩壁的应力变形。

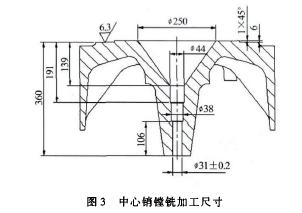

      (3) 镗平面直径40mm的圆凸台、内圆锥面以及阶梯孔。以其中- 侧侧板平面进行加工定位, 在数显镗铣床TX 6111 - B 上加工, 应注意圆凸台的热应力变形; 同时, 加工M36 螺纹孔小径尺寸至(31±0.2) mm, 具体镗铣加工尺寸如图3 所示。


       (4) 车中心圆锥, 以直径400mm的凸台作为定位基准, 在数控高速立车SVT160*10上进行加工，设计专用工装，保证中心圆锥角度、同轴度0.1mm、面轮廓度0.05mm。


      （5）加工8个直径26mm的通孔、铣M36螺纹孔。采用工序（4）工装，再立式加工中心TH5660C上进行加工。


      （6）铣键槽及4个直径13.5mm的通孔。采用工序（4）工装，再卧式加工中心FH-8800上进行加工，保证键槽宽度尺寸为10mm 0.09-0之间。


      (7) 去毛刺, 倒角。


      (8) 磁粉探伤。1 0 0 % 磁粉检测,不允许有裂纹、锈痕、碰痕等缺陷存在。探伤后退磁处理, 按DIN 1690-2标准执行，质量等级B级。


      (9) 油漆。


      3、 中心销机械加工工装设计

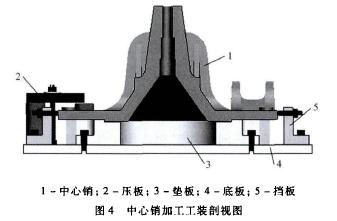

      为了保证中心销中心圆锥的同轴度要求, 在进行车中心圆锥、加工中心加工工序时, 需设计专用机械加工工装, 如图4 所示。


      该中心销机械加工工装直径400mm的圆凸台作为定位基准，通过与垫板上直径400mm、深度8mm的内孔间隙配合，垫板内孔公差范围为-0.016---0.073mm，其平面支承中心销的底面。同时，通过挡板上的调节支承螺母调节中心销在工装上的x、y的向位置，利用压板压紧中心销，保证在数控车削、加工中心加工过程中中心销位置的固定。

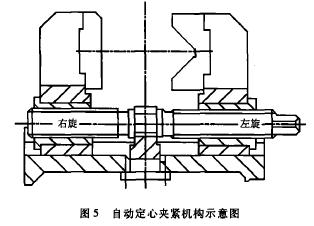

     考虑到中心销产品批量生产时为了提高生产效率，减少中心销在工装上的安装和拆卸时间，可以在原有中心销机械加工工装的基础上进行改进设计，采用自动定心夹紧机构进行快速定位、夹紧。改进后的中心销机械加工工装仍以直径400mm的圆凸台作为定位基准，利用等螺距的左右螺母带动2个滑座等速移向中间、夹紧直径400mm的圆凸台进行定位。中心销x、y方向的位置仍由挡板上的调节支承螺母调节，利用压板进行压紧。图5为中心销机械加工工装的自动定心夹紧机构示意图。


     当中心销加工安装时，该机构可通过旋转左右2个螺母快速旋动2个滑座向中心销的直接400mm圆凸台移动，进行定位夹紧；当加工完成后，同意旋转左右2个螺母，使2个滑座向外分开，完成中心销的松开。方便中心销工件的拆装，提高了加工生产的效率。


     4、 实际加工验证

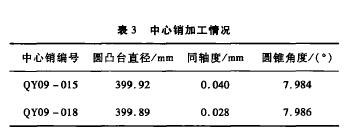

     采用中心销机械加工工装进行装夹定位，安装中心销制造工艺进行了2套中心销样件的试制，试制后其重要尺寸的坚持结果如表3所示。


     从中心销的实际加工情况可以看出, 中心销的重要尺寸均在要求的公差范围内, 且加工精度能够稳定在一个合理的公差范围内; 其他尺寸也能保证在要求的公差范围内。
