激光技术在汽车模具制造送样阶段的应用
2015-3-22 来源：东风汽车模具有限公司 作者：杨兴
高级工程师杨兴

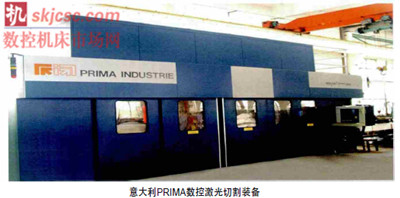

我公司目前产品主要以轿车、商用车为主，目前在用的OPTIM0 2545型数控激光切割机是由意大利P R I M A（普瑞玛）公司设计制造。OPTIM0为大型龙门框架式结构，主要由床身、激光发生器、数控系统、导光系统、冷却系统、高压切割系统组成。
下面主要结合我公司在检具制造过程中的具体问题，阐述对激光切割进行二次开发应用的情况。
检具断面规一直是检具制造中的瓶颈，加工周期长，精度要求较高。检具断面规的制造、检测、安装、调试几乎占检具制造周期的1/2。为满足市场对检具交货期的要求，必须突破检具断面规的传统制造工艺，采用新工艺、新设备。针对上述问题，对激光切割进行二次开发应用：
（1）激光切割机加工检具断面规的数控编程问题。选择U G软件，在编程中主要解决：切割间隙的补偿问题；激光切割机后置处理程序的开发；检具断面规的几何造型。使用CA D/C A M软件进行激光切割机数控编程，可大幅提高编程效率，提高程序准确性、可靠性及安全性。
（2）检具断面规的激光切割工艺参数确定。采用工艺试验的方法确定激光切割的工艺参数。采用不同电流和激光切割工艺参数分别对1mm、3mm、5m m、6m m、8m m厚45钢和T10A钢进行了工艺试切试验，获得了大量一手数据。
（3）改造激光切割机工作台，解决工件水平定位问题。把工作台尽量放置水平，误差可以使用五轴角度进行补偿。
（4）通过工艺试验确定坯料的加工余量。确定坯料加工余量满足激光切割对最小加工余量的要求，使毛坯尺寸最小化。改善激光切割技术可大幅缩短检具断面规加工周期，减少加工工序，降低加工成本。
