四轮轮毂电动车多驱动模式下稳定性研究
2016-12-29 来源：电子科技大学自动化工程学院 作者：辛晓帅，陈 锐，秦 钢，徐红兵
摘要:以四轮轮毂驱动电动汽车为研究对象，提出了一种可同时适用于对两轮独立驱动模式和四轮独立驱动模式的车身稳定控制算法。该算法采用双层控制结构，包括直接横摆力矩控制层和力矩分配层。在直接横摆力矩控制层，设计了一种基于模糊控制的直接横摆力矩控制器以计算车身稳定控制所需的附加力矩；在力矩分配层，设计了针对两轮独立驱动和四轮独立驱动两种不同驱动模式的力矩分配算法。最后，通过Matlab/Simulink和CarSim的联合仿真验证了该算法的有效性。
关键词 四轮独立驱动; 直接横摆力矩控制; 模糊逻辑; 电驱动系统; 双层控制结构
近年来，作为环境和能源问题的一种解决方案，电动汽车受到了越来越多的关注[1]。而由4个轮毂电机独立驱动的电动汽车因其独特的优势代表了汽车未来发展的方向。相对于一般的电动汽车，四轮轮毂驱动电动汽车取消了中央驱动电机以及传统部件(包括变速器、差速器、万向节和传动轴)，简化了整车结构并降低了整车重量，从而减少了行车能量消耗[2]。另外，由于4个驱动轮可以单独控制，能通过直接横摆力矩控制改善车辆的侧向动态性能[3-6]。
在四轮独立驱动电动汽车的研究方面，人们提出了多种基于直接横摆力矩控制的控制算法提高车身稳定性。文献[7]将滑膜控制器应用于四轮独立驱动电动汽车的车身稳定控制。文献[8-9]提出了一种基于自适应前馈反馈控制器的轮毂电机驱动电动电动汽车的车身稳定控制。模糊逻辑控制器也被广泛应用于四轮轮毂电动汽车车身稳定的研究中[10-12]。目前大部分针对四轮独立驱动电动汽车车身稳定性的研究都是基于四轮同时驱动进行的。但在实际应用中，存在只利用两个驱动轮的情况。如在低速行驶工况下采用双轮驱动相对四轮驱动具有更好的经济性[13-14]。另外在单个轮毂电机失效的情况下也可以利用两个正常工作的驱动轮继续行驶以提高系统的安全性[15-16]。虽然也有针对两轮独立驱动电动汽车车身稳定控制算法的研究[17-18]，但同时适用于两轮独立驱动和四轮独立驱动的车身稳定控制算法的研究处于空白阶段。
本文针对四轮独立驱动电动汽车在实际行驶中可能存在的两轮独立驱动和四轮独立驱动两种驱动模式，设计了一种双层控制结构，实现了电动汽车在两种驱动模式下的车身稳定控制。基Matlab/Simulink和CarSim软件的联合仿真也证明了本文设计的控制算法的有效性。
1.车辆模型

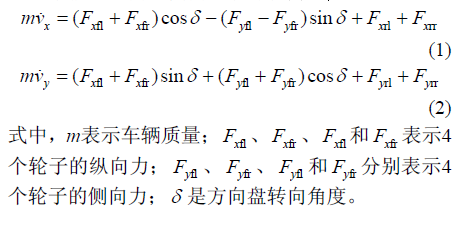

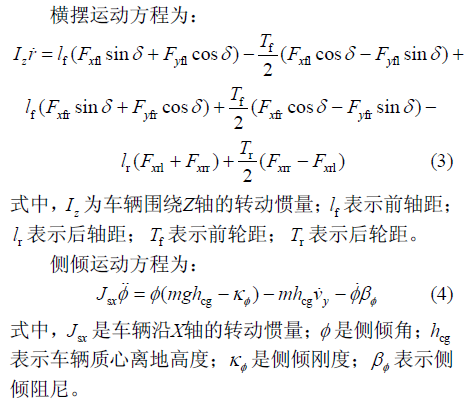

本文的控制方法是基于8自由度的车辆模型进行设计的，车辆模型如图1所示。这8个自由度包括纵向速度、侧向速度、横摆角速度和侧倾角组成的4个自由度以及4个车轮轮速自由度。车辆的纵向和侧向运动方程为：
图1 8自由度车辆模型
2.控制器设计
本文设计的控制算法采用双层控制结构，其上层为基于模糊逻辑的直接横摆力矩控制层，下层为力矩分配层，控制算法的结构框图如图2所示。
图2 双层控制结构框图
2.1 直接横摆力矩控制层

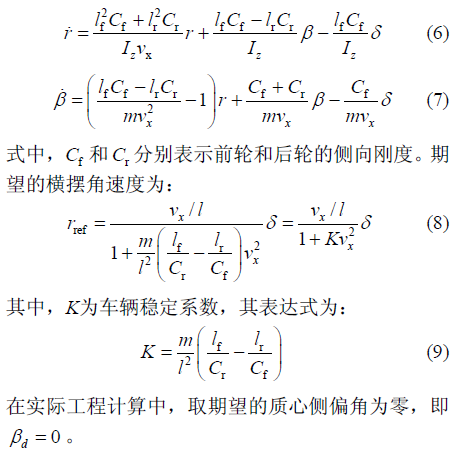

在车辆的运动控制中，横摆角速度和质心侧偏角因与车身的稳定状态有着紧密的联系而被作为车身稳定的控制量。而期望的横摆角速度和质心侧偏角可通过简化的2自由度车辆模型计算得到。2自由度车辆模型方程为：

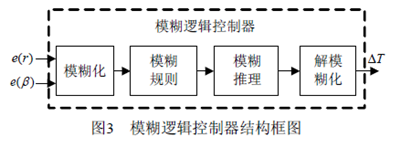

直接横摆力矩控制通过在车辆的左右车轮间施加合适的驱动力或制动力从而实现车辆的车身稳定控制。因为四轮独立驱动电动汽车每个车轮的驱动力矩可单独控制，所以直接横摆力矩控制被广泛应用于四轮独立驱动电动汽车的控制中。由于汽车是一个复杂的非线性系统，本文采用模糊逻辑控制器进行附加横摆力矩的计算，其结构如图3所示。
4

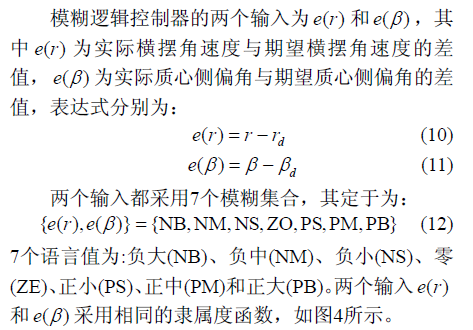

模糊控制器的输出为ΔT 为附加横摆力矩，与两个输入采用同样的隶模糊集合和隶属度函数。模糊规则表是反映输入与输出关系的一组规则，模糊规则可通过所设计系统的已有的知识得到。本文的模糊规则通过已有的专家知识和线下仿真得到，如表1所示。表1中，本文设计的模糊规则表共包含49条规则，具体规则描述如下：

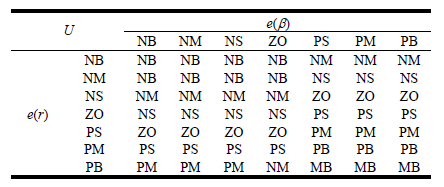

表1 模糊规则表
2.2 力矩分配层
在力矩分配层，本文设计了同时适用于两轮独立驱动和四轮独立驱动的力矩分配算法。首先需要对每个车轮的工作状态进行定义，有：
3.仿真结果
本文利用Matlab/Simulink和CarSim进行联合仿真分别在两轮独立驱动模式下和四轮独立驱动模式下对所设计算法进行了验证。CarSim是针对汽车动态控制的多自由度非线性仿真软件，因其仿真结果与实车实验有着较高的一致性，被广泛应用于汽车的设计和演技中。本文仿真所用车辆的参数取值如表2所示，仿真的初始车速为80 km/h，方向盘转角如图5所示。

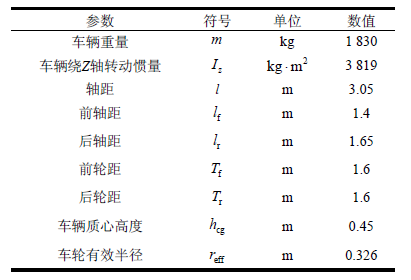

表2 车辆参数表

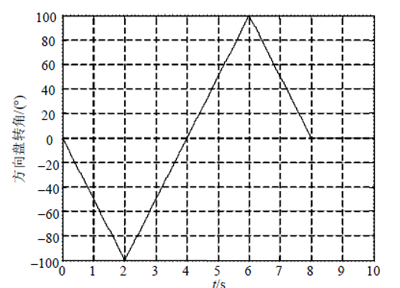

图5 方向盘转角
3.1 四轮独立驱动模式仿真
在四轮独立驱动模式下，所有4个车轮的驱动力矩都可以控制，其仿真结果如图6、图7和图8所示。图6为4个车轮的驱动力矩仿真结果，4个车轮的驱动力矩都处于受控的状态，且同一侧的车轮的驱动力矩是一致的，而在转向时，施加在左侧车轮和右侧车轮的附加力矩是相反的。图7为四驱模式下横摆角速度误差的仿真结果，通过与未施加控制算法的控制效果对比可以看出，采用本文控制算法后的横摆角速度误差e(r)趋近于0，控制效果有着比较明显的改善。图8为四轮独立驱动模式下质心侧偏角的仿真结果，可以看出相对未施加控制控制算法的控制效果，采用本文控制算法后质心侧偏角也有一定程度的改善。
图6 四轮独立驱动模式下的驱动力矩
图7 四轮独立驱动模式下的横摆角速度误差

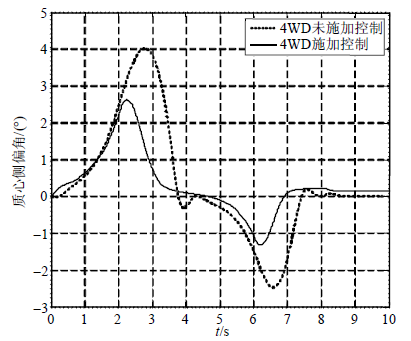

图8 四轮独立驱动模式下的质心侧偏角
3.2 两轮独立驱动模式仿真
在两轮独立驱动模式下，采用两个后轮为驱动轮进行仿真，两个前轮为从动轮。采用两个前轮驱动的仿真结果与两个后轮驱动的仿真结果类似，本文中不在赘述。采用两个后轮为驱动轮的仿真结果如图9～图11所示。图9为4个车轮的驱动力矩仿真结果，从图中可以看出两个前轮作为从动轮其驱动力矩为零，两个后轮的驱动力矩处于受控状态，其趋势与图6四轮独立驱动模式下相似，但幅度更大。

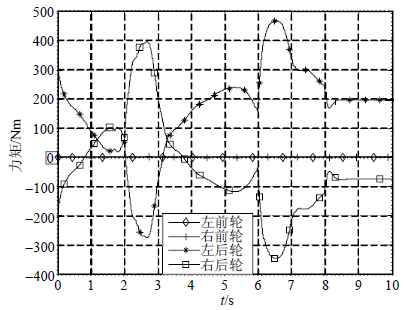

图9 两轮独立驱动模式下的驱动力矩
图10 两轮独立驱动模式下的横摆角速度误差
图11 两轮独立驱动模式下的质心侧偏角
图10为两轮独立驱动模式下横摆角速度误差的仿真结果，从图中可以看出，采用本文控制算法后，相对于未施加控制算法的横摆角速度误差有比较明显的改善。图11为两轮驱动模式下质心侧偏角的仿真结果，从图中可以看出，采用本文控制算法后在横摆角速度改善明显的情况下，质心侧偏角也有一定程度的改善。
4,结 论
本文以四轮独立驱动电动汽车为研究对象，设计了同时适用于四轮独立驱动模式和两轮独立驱动模式的车身稳定控制算法。通过仿真结果可以看出，本文设计的车身稳定算法不论是在四轮独立驱动模式下，还是两轮独立驱动模式下，都能在明显改善横摆角速度控制效果的同时对质心侧偏角也有相应的改善，实现车身的稳定控制。本文的研究成果对于提高四轮独立驱动电动汽车的行驶安全有着积极的意义。
