超越离合器在机床上的应用
2017-1-6 来源：晋中经纬钰鑫机械有限公司 作者：郝东治 赵杏根
1.离合器双速差动机构问题

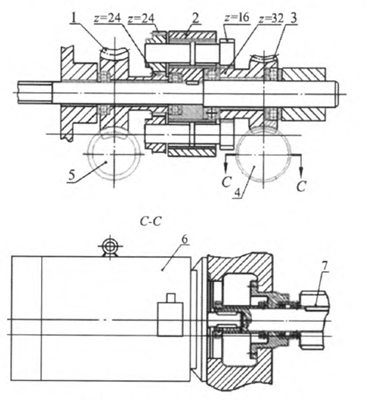

我厂自制的立式双轴龙门铣床进给箱采用双速差动机构，如图1所示。其中机床由电动机直接驱
1一蜗轮A；2一H轮；3一蜗轮B；4一双头蜗杆m一4．5 mm(快速行程)；5一迸给单头蜗杆；6一电动机；7一双头蜗杆。
图1 立式双轴龙门铣床进给箱双速差动机构
动模数m为5 mm的单头蜗杆传动蜗轮A，再经齿轮传动H轮带动丝杆，从而带动拖板实现进给。快速行程时由电动机直接驱动模数优为4．5 mm的双头蜗杆传动蜗轮B，再经齿轮传动H轮带动丝杆，从而带动拖板快速移动。投入使用后设备运行良好，但会出现快速行程不动作的故障。分析发现是因为快速行程采用双头蜗杆传动，其螺旋角大而自锁性差，并且长期使用过程中磨损，导致啮合间隙增大；加之齿轮齿面光滑且摩擦因数减小，从而不能自锁。当设备正常运行时，拖板进给时的蜗轮B应是不工作的，而现在蜗轮B带动双头蜗杆转动，从而导致蜗轮蜗杆副加剧磨损；当慢速电动机启动时，双头蜗杆带动快速电动机空转，使慢速电动机进给不作用。
2.解决方案

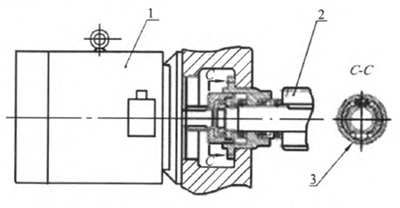

对发生问题进行分析，决定利用超越离合器的防逆转功能，将快速电动机与双头蜗杆采用超越离合器连接，如图2所示。
1一电动机；2一双头螺杆；3一超越离合器。
图2超越离合器连接
新机构将原由快速电动机直接驱动双头蜗杆改为快速电机与双头蜗杆间由离合器联接后驱动。当快速电动机启动、离合器结合后工作，实现拖板快速移动，运动速度为工作行程的2倍；行程电动机也可以同时工作，使得拖板运动速度为工作行程的3倍。行程电动机驱动模数m为5 mm的单头蜗杆传动蜗轮A，再经齿轮传动H轮带动丝杆；而快速部分因离合器脱离，扭矩消失。改装后，设备运行稳定，再未出现快速行程不动作的问题。
