TONiC™增量式光栅和Astrosysteme Austria携手遨游星空
2022-4-13  来源:雷尼绍  作者:-


        Astrosysteme Austria (ASA) 公司在望远镜支架上搭载雷尼绍技术,为天文学发烧友提供经济实惠的天文观测和摄影设备。


        背景

        Astrosysteme Austria (ASA) 公司为半专业人士提供采用较新天文摄影技术的研究级望远镜。他们引以为傲的是天体摄影仪,安装在内置直驱电机的固定支架上,具有与专业天文台相媲美的跟踪能力,令行业为之一振。


        挑战

        这得益于他们将雷尼绍高分辨率光栅直接安装在支架的轴上。以前,即使是顶级的天文设备支架,也做不到单靠机械操作来解决常见的天文成像问题。虽然专业天文台可以采用设计精良的电子解决方案,但价格之高令人咋舌。现在,借助雷尼绍光栅,ASA公司不仅降低了这种先进解决方案的成本,而且性能丝毫不打折扣。

        解决方案

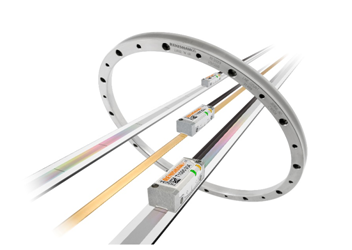

        雷尼绍TONiC™增量式光栅采用精密的光学空间滤波系统和先进的电子元器件,能够实现超乎想象的角度定位精度,其尺寸较小,分辨率高达1 nm,抖动低至0.51 nm RMS(均方根)。凭借低抖动和高分辨率的特性,TONiC光栅可大幅增强ASA公司力矩电机(直驱且无反向间隙)的位置稳定性和低速控制能力。


        由于TONiC读数头读取RESM圆光栅上的刻度,而圆光栅直接安装在移动轴上,因此消除了反向间隙以及光栅联轴器和轴承跳动的影响。无论基材材料为何,均能够实现零机械滞后和高测量精度,即使出现较大的温度波动也不受影响。RESM不锈钢圆光栅的标准直径范围为52 mm至550 mm,还可根据要求提供更大尺寸。这款尺寸小巧的圆光栅是直驱力矩电机应用的理想选择。

        此外,直接驱动和光栅反馈不仅能够提高性能,而且这意味着无需额外安装导向系统或自调节光学系统。因为通过跟踪操作可以立即调整和补偿中断,即使它像一阵风一样转瞬即逝也不会错过。凭借TONiC光栅优异的跟踪精度,ASA公司支架的价值立显,不仅可以现场操作,而且允许远程控制。

        “在雷尼绍光栅系统的帮助下,我们还成功地将这项技术应用于半专业市场,为业余天文学和天文摄影领域提供了精度极高但价格亲民的设备。而且,专业市场也能够利用这项创新技术以更低的成本保持高精度。ASA公司的支架系统在整个夜空范围内可达到±3角秒的指向精度。同时,跟踪精度可达到0.24角秒RMS,因而不再需要额外的导向设备和修正操作。从一开始,我们就在所有支架系统上应用雷尼绍光栅,”ASA公司所有者兼总裁Egon Döberl先生说道。

        结果

        ASA公司开发了直驱式望远镜支架,不仅具有可与专业天文台相媲美的跟踪性能,而且对于天文学发烧友来说经济划算。支架上搭载雷尼绍TONiC圆光栅,将定位精度提升至0.2角秒,简直超乎想象!
