摘要：介绍木工加工设备叠板机控制工艺，提出电气控制系统的控制策略,设计变频器控制方案。系统采用极简化的控制方式，取得满意的运行效果。

       关键词：木工叠板机；变频器；急加减速

       一、引言

      木板加工的设备，主要有剥皮机、整形机、木工旋切机、自动叠板机等组成生产线；一个圆木通过薄皮机外皮给剥开，然后通过整形机把弯曲的圆木整成比较圆的木材，再到木工旋切机上把圆木旋切成木板，并且按设定长度裁切后，通过选材把废木板留下，把加工好的木板通过叠板机自动叠好。


       二、叠板机的工作原理：

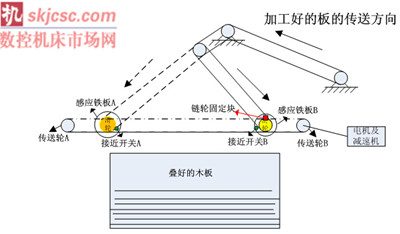

       叠板机的主要系统如下图：




      说明：

     1、电机通过皮带和减速机连接，减速机的输出通过链轮和传送轮A、传送轮B进行连接，并且链轮和滑轮做固定，在链轮动作时，滑轮向左、向右滑动，把传送带上的木板叠好；

     2、 当传送带上的接近开关（没有画）感应到有木板时，电机开始工作；

    3、 当滑轮动作到左边，接近开关A感应到信号，给出停机命令，并且要求停机之后，还在接近开关A的感应范围内；

    4、 当传送带上的接近开关再次感应到有木板时，电机开始反转，从左边向右边移动，当接近开关B感应到信号时，停机，并且要求停机之后，还在接近开关B的感应范围内。

      三、GK500变频器介绍

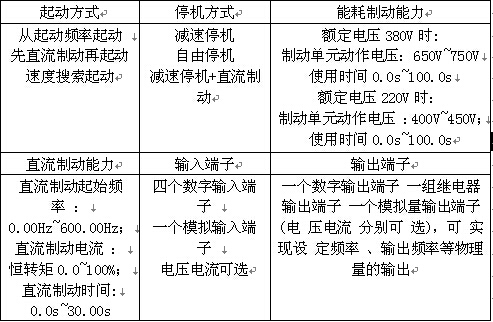

     GK500迷你型变频器特别针对小功率应用场合设计，不仅体积小，操作简单，而且同样具备开环矢量控制模式，和V/f控制模式可选，以及多种频率给定方式，包括数字给定，模拟量输入，脉冲输入，端子控制，PID控制，简易PLC 控制，通讯控制等方式。





       四、 变频器的应用：

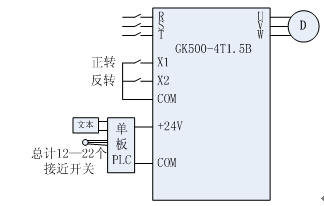

      1 、 变频器的接线图：


      2、 变频器的运行命令有单板的PLC给定，确定正转、反转，频率给定方式为变频器的面板电位器；

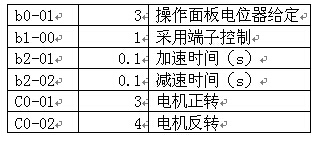

      3、 变频器参数：


      4、 控制重点：

     1) 变频器带电机，让滑轮向左滑动，到接近开关A感应到之后，必须在感应铁板A的范围内，要求要急速减速。
     2) 急减速过程中变频器不能报故障，客户之前在使用过程中经常会出现此情况，影响生产。
     3) 吉泰科使用智能急减速功能后，完美的解决了客户即要求快速停机，又不会报警的问题，叠板精度控制在±2mm以内。

      五、 结束语

     以上应用均经过多个应用场合，长期使用，运行平稳，控制效果优秀，获得用户好评
