四方电气V560系列变频器在掰板起重机上的应用
2015-12-22 来源：深圳市四方电气技术有限公司 作者：胡深
摘要：本文介绍了四方电气V560系列变频器在加气混凝土生产设备掰板起重机上的应用。使用V560系列变频器后，掰板起重机启动平稳、无溜车，停车快速、准确定位、零速抱闸无振动，有效保证了起重机安全、稳定地运行，系统产生效率得到了极大的提高，同时方便调试、易于维护，为客户节约了运行成本，提高了工作效率，值得广泛推广和使用。
1、引言
加气混凝土新型建筑材料，具有轻质、保温、隔音等优点，主要用于建筑结构的填充，广泛应用于建筑中。加气混凝土主要利用煤灰、工业废渣为原料，是一种节能环保的绿色建材，随着国家相关政策的出台，加气混凝土生产线得到了飞速的发展。其中掰板机是加气混凝土生产线上的重要设备，安装于成品输送端，用于把切割后的成型混凝土块沿切缝分开并重新叠放在一起，可自动完成掰离程序。掰板机具有龙门机架，主要由升降起重机和液压掰板系统组成，掰板起重机拖动系统若采用传统调速方式（绕线转子异步电动机转子串电阻调速），则会带来冲击振动、起制动不稳、定位不准确的弊病，故采用无极变频调速技术，是解决上述问题的有效措施。
2、项目基本介绍
山东某建筑机械有限公司始建于1994年，是中国最早生产新型环保砖之一，专业从事加气砖、灰砂砖生产设备的设计和制造。四方V560系列变频器应用于该公司的掰板机主要技术参数如下：
坯体最大规格：（长×高×宽）6000mm×1500mm×600mm
起重机额度起重量：15吨（夹具自重7吨，起吊砖重8吨）
起重电机参数：额度功率13kW，额度电流31A，额度转速65rpm，额度频率5~50Hz
制动器：电力液压盘式制动器
3、现场应用要求
（1）要求低频力矩大、过载能力强，上升和下降启动无溜车、过冲现象。
（2）要求停车准确定位，停车误差 ±1cm。掰板机把混凝土块沿切缝掰开，上下夹粱必需准确停止在切缝处，因此，要求变频器减速时间很短，一般要求在0.5秒之内。
（3）要求具有悬停性能，液压制动闸从得到控制器给出停机命令，到闸完全抱死，需要约1.5秒的时间，为了确保准确定位在切缝处，变频器快速停机后，在闸未完全抱死时，输出恒定的制动力矩，保持电机轴不动，达到悬停效果。同时液压闸在零速状态下抱闸，停车平稳、振动小，有利于延长刹车片的使用寿命。
4.应用方案及调试参数
4.1应用方案
掰板起重机升降电机为13kW的8极变频电机，采用V560-4T0220重载矢量型变频器搭载起重专用扩张卡，制动电阻选配13kW、20Ω。

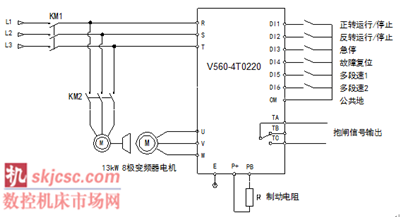

电气及其控制系统接线如图1所示。
图一

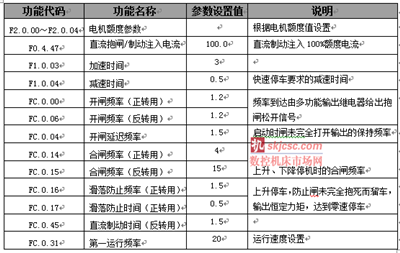

4.2部分功能名称及其参数设置如表1所示。
表1
安装调试指导及注意事项
1、调试指导
(1)电机参数自学习
方法1：把起重扩张卡拔下，上电。把电机额定参数对应设置到F2.0.00~ F2.0.04参数中，再设F2.2.53=1（静态辨识），再按键盘“FWD”开始辨识。
方法2：不把起重扩张卡，把电机额定参数对应设置到F2.0.00~ F2.0.04参数中，再设F2.2.53=1（静态辨识），再按“上升启动按钮”开始辨识。
(2)运行性能调试
开闸频率：FC0.01、FC.0.07 = 电机转差频率 × 1.2
开闸延迟频率：FC.0.04 = 电机转差频率 × 1.5
合闸频率：上行合闸频率FC.0.14主要配合滑落防止频率和时间调试，滑落防止频率必需大于上行合闸频率。当上行合闸频率设定偏大，上行合闸时机械振动大；当上行合闸频率设定偏小时，上行合闸时易溜车。下行合闸频率FC.0.15主要配合直流制动时间、直流制动起始频率及减速时间调试，下行合闸频率设定偏大，机械振动大，反之停机电流大，易溜车。
合闸频率调试到最佳效果为，机械振动小、停车电流小，制动闸在抱死之前，电机轴静止不动。快速平稳停机调试方法：快速准确停车：主要调试变频器的减速时间F1.0.04，减速时间越短，停机越快，四方V560在15T掰板机上应用，减速时间为0.5秒。
注意：变频器在此类需要快速停车的应用上，制动电阻需按照起重标准配置，若选型偏小，变频器减速效果不好，且易烧坏制动电阻。
上升平稳停止：主要调滑落防止频率FC.0.16、滑落防止时间FC.0.17。滑落防止时间设置为制动闸从收到合闸信号到完全抱死的时间，滑落防止频率在滑落防止时间内输出恒定的力矩，达到重物悬停，若设置偏
大，电机会缓慢爬行，设置偏小，输出力矩不够，易出现溜车。
下降平稳停止：主要调试直流制动时间FC.0.45、减速时间F1.0.04和下降合闸频率FC.0.15。
5、结束语
加气混凝土生产设备掰板起重机采用四方电气V560系列变频器进行驱动后使整机性能有较大的提高，具备了起升平滑、稳定、定位精准、零速抱闸等特点。V560系列变频器搭载起重专用扩展卡，内置起重行业专用程序，安装调试简便。加上变频器保护功能齐全，从而四方变频器在掰板起重机上得到了广泛的应用。
