托辊式中心架设计
2016-11-29  来源:天水星火机床有限责任公司技术中心   作者:马成稳

        摘要:托辊式中心等其特点是包括对应设置的上体和下体,上体和下体通过螺栓和心轴相连,上丝杆通过套筒安装在上体上,上丝杆下端设置有上滚轮。下体下方设置有左丝杆和右丝杆,左丝杆和右丝杆通过联轴器相连。左滚轮架通过左丝母安装在左丝杆上,左滚轮安装在左滚轮架上,右滚轮架通过右丝母安装在右丝杆上。右滚轮安装在右滚轮架上。其具有工件装夹方便,刚性好,承载能力强,回转精度高,夹持范围大,操作简单等优点。该装置应用于重型长轴类工件加工深孔的辅助支撑机构。

      关键词:中心架;托辊

      传统的中心架装置普遍采用互成120。的三爪支撑形式,3个圆柱支撑点,属于悬臂结构,刚度差易振动。人工调整3个支点,存在一个无法准确定心的问题,对中效率低,这样的中心架已不能满足加工要求,因而设计一款托辊式中心架。

      1、托辊式中心架机构设计

      所述的一种托辊式中心架(如图1),其特点是包括对应设置的上体和下体,所述的上体和下体分别通过螺栓和心轴相连,上丝杆通过套筒安装在上体上,上丝杆下端设置有上滚轮,下体下方设置有左丝杆和右丝杆,左丝杆和右丝杆通过联轴器相连,左滚轮架通过左丝母安装在左丝杆上,左滚轮安装在左滚轮架上,右滚轮架通过右丝母安装在右丝杆上,右滚轮安装在右滚轮架上。

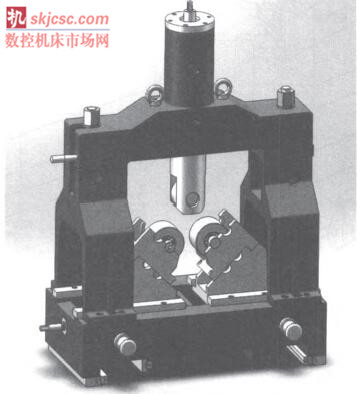

                                图1托辊式中心架外观图

     上体上还设置有手柄,上体上对应套筒设置有锁紧块。上体内采用圆柱体内上丝杠传递扭矩带动套筒移动,套筒前端采用上滚轮接触工件,上滚轮内配一对圆锥滚子轴承,上滚轮随工件一同旋转。

     螺栓通过销钉安装在下体上,螺栓上端还设置有第一锁紧螺母;所述的心轴下端安装在下体上,心轴上还设置有弹簧,心轴上端设置有第二锁紧螺母。左丝杆外端设置有手轮,所述的上滚轮、左滚轮和右滚轮中心对应设置与上体和下体的中心重合,上滚轮、左滚轮和右滚轮之间夹角依次为120。。

     左滚轮与左滚轮架之间还设置有左小支架,所述的右滚轮与右滚轮架之间还设置有右小支架。


     2、托辊式中心架机构的工作原理

     如图2所示,所述的一种托辊式中心架,其特点是包括对应设置的上体9和下体12,上体9和下体12分别通过螺栓3和心轴10相连,上丝杆6通过套筒5安装在上体9上,上丝杆6下端设置有上滚轮13,下体12下方设置有左丝杆21和右丝杆17,左丝杆21和右丝杆17通过联轴器19相连,左滚轮架23通过左丝母22安装在左丝杆2l上,左滚轮25安装在左滚轮架23上,右滚轮架16通过右丝母18安装在右丝杆17上,右滚轮15安装在右滚轮架16上。上体9上还设置有手柄2,上体9上对应套筒5设置有锁紧块7。

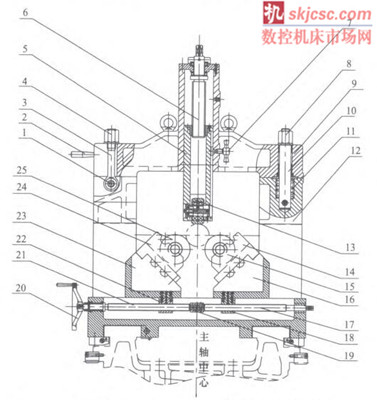

                             图2  托辑式中心架工作结构示意图

     瑚紧块;9一上体;10一心轴;11—弹簧;12一下体;13、15、2S一滚轮;14、24—小支架;16、23—滚轮架;18、22—丝母;19—联轴器;20—手轮。


     上体9内采用圆柱体内上丝杠6传递扭矩带动套筒5移动,套筒5前端采用上滚轮13接触工件,上滚轮13内配一对圆锥滚子轴承,上滚轮13随工件一同旋转。螺栓3通过销钉1安装在下体12上,螺栓3上端还设置有第一锁紧螺母4;所述的心轴10下端安装在下体12上,心轴10上还设置有弹簧11,心轴10上端设置有第二锁紧螺母8。

     左丝杆21外端设置有手轮20,上滚轮13、左滚轮25和右滚轮15中心对应设置与上体9和下体12的中心重合,上滚轮13、左滚轮25和右滚轮15之间夹角依次为1200。左滚轮25与左滚轮架23之间还设置有左小支架24,所述的右滚轮15与右滚轮架16之间还设置有右小支架14。

     该机构工作时,首先松开第一锁紧螺母4和第二锁紧螺母8,弹簧1 1伸展顶起中心架上体。螺栓3沿销钉1轴心旋转110。,使中心架上体左端完全脱开,通过手柄2推动中心架上体沿心轴10旋转至90。位置。根据工件外圆直径大小,可以选择是否使用右小支架14和左小支架24,如果工件直径较大可去掉右小支架14和左小支架24,直接将右滚轮15和左滚轮25装至右滚轮架16和左滚轮架23上支撑工件。工件从中心架上方落下,通过手轮20转动左丝杆21传递扭矩至左丝母22,左丝杆2l和右丝杆17由联轴器17联接,而左丝杆21和右丝杆17旋向相反,所以在手轮20转动左丝杆21的同时右丝杆17传递扭矩至右丝母18。

     两个滚轮架的整体移动是靠下体中的两根丝杆驱动。所以只要转动手轮20,即可使得两滚轮同时相向靠近或相背离开。滚轮内部结构与中心架滚轮相同,由一对圆锥滚子轴承支承。当工件定位至主轴中心时托辊通过调整位置支撑住工件,滚子随工件旋转。然后通过手柄2推动中心架上体沿一15、,轴10反向旋转90。位置使上体与下体重合,螺栓3沿销钉l轴心反向旋转110。,紧固第一锁紧螺母4和第二锁紧螺母8,使中心架上下体合为一体。再通过转动丝杆6传递扭矩给套筒5,套筒5沿竖直方向移动调整卡持不同大小直径的工件,到位支承工件后,用锁紧压块7锁紧套筒,使滚轮接触工件并随工件旋转。

      3、 结语

      该机构的有益效果是:其利用3个互成120。的活动滚轮来支承工件,滚轮内配一对圆锥滚子轴承,滚子可随工件一同旋转。此中心架可通过手动控制,转动丝杠调整夹持不同大小直径的工件,到位支承工件后,用锁紧压块锁紧套筒。拆卸工件时,松开紧固螺母通过手柄推动中心架上体沿心轴旋转至90。位置。这种中心架具有工件装夹方便,刚性好,承载能力强,回转精度高,夹持范围大,操作简单等优点。
