东芝推出采用新型高散热封装的车载40V N沟道功率MOSFET，支持车载设备对更大电流的需求
2023-2-3 来源：东芝电子元件（上海）有限公司 作者：-

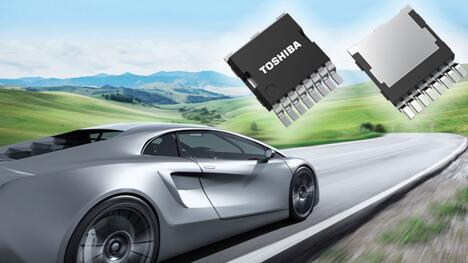

中国上海，2023年2月3日——东芝电子元件及存储装置株式会社（“东芝”）宣布推出采用新型L-TOGL™（大型晶体管轮廓鸥翼式引脚）封装的车载40V N沟道功率MOSFET---“XPQR3004PB”和“XPQ1R004PB”。这两款MOSFET具有高额定漏极电流和低导通电阻。产品于今日开始出货。
近年来，随着社会对电动汽车需求的增长，产业对能满足车载设备更大功耗的元器件的需求也在增加。这两款新品采用了东芝的新型L-TOGL™封装，支持大电流、低导通电阻和高散热。上述产品未采用内部接线柱[1]结构，通过引入一个铜夹片将源极连接件和外部引脚一体化。源极引脚采用多针结构，与现有的TO-220SM(W)封装相比，封装电阻下降大约30%，从而将XPQR3004PB的漏极额定电流（DC）提高到400A，高出当前产品1.6倍[2]。厚铜框的使用使XPQR3004PB内的沟道到外壳热阻降低到当前产品的50%[2]。这些特性有利于实现更大的电流，并降低车载设备的损耗。
凭借新型封装技术，新产品可进一步简化散热设计，显著减少半导体继电器和一体化起动发电机变频器等需要大电流的应用所需的MOSFET的数量，进而帮助系统缩小设备尺寸。当需要并联多个器件为应用提供更大工作电流时，东芝支持这两款新品分组出货[3]，即按栅极阈值电压对产品分组。这样可以确保设计使用同一组别的产品，从而减少特性偏差。
因为车载设备可能工作在各种温度环境下，所以表面贴装的焊点可靠性是一个需要考虑的关键因素。新品采用鸥翼式引脚降低贴装应力，提高焊点可靠性。
应用：
- 车载设备：变频器、半导体继电器、负载开关、电机驱动器等。
特性：
- 新封装L-TOGL™
- 高额定漏极电流：
XPQR3004PB：ID＝400A
XPQ1R004PB：ID＝200A
- AEC-Q101认证
- 低导通电阻：
XPQR3004PB：RDS(ON)＝0.23mΩ（典型值）＠VGS＝10V
XPQ1R004PB：RDS(ON)＝0.8mΩ（典型值）＠VGS＝10V

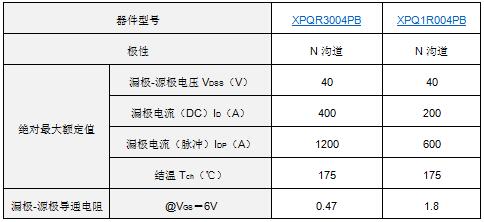

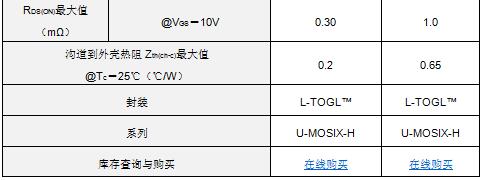

主要规格：
（除非另有说明，@Ta＝25℃）
注：
[1] 锡焊连接
[2] 大电流产品：采用TO-220SM(W)封装的“TKR74F04PB”
[3] 东芝提供分组出货，每卷产品的栅极阈值电压浮动范围为0.4V。但是不允许指定特定组别。请联系东芝销售代表了解更多信息。
如需了解相关新产品的更多信息，请访问以下网址：
XPQR3004PB
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/detail.XPQR3004PB.html
XPQ1R004PB
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/detail.XPQ1R004PB.html
如需了解相关新产品的更多信息，请访问以下网址：
车载MOSFET的封装趋势
https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/automotive-mosfets/articles/package-trends-of-automotive-mosfets.html
应用
- 汽车发动机控制
- 车载DC-DC转换器
- 汽车集成式起动发电机（ISG）
如需了解相关东芝车载MOSFET的更多信息，请访问以下网址：
车载MOSFET
https://toshiba.semicon-storage.com/cn/semiconductor/product/mosfets/automotive-mosfets.html
如需了解相关新产品在线分销商网站的供货情况，请访问以下网址：
XPQR3004PB
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.XPQR3004PB.html
XPQ1R004PB
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.XPQ1R004PB.html
*L-TOGL™是东芝电子元件及存储装置株式会社的商标。
*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
