海德汉CIMT 2017展品介绍
2017-3-7 来源：海德汉 作者：——

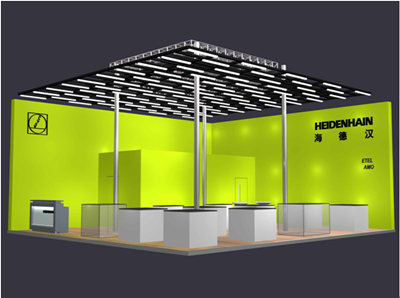

两年一次的机床行业的盛会CIMT将于4月17-22日在北京新国展举办，海德汉将携带海德汉全系列产品包含测量系统、数控系统和测头参加CIMT2017展会，为实现中国制造2025和工业4.0添砖加瓦。展位号是W3馆302号，欢迎大家莅临指导。
另外，海德汉还将在4月19日上午在位于南登录大厅的西会议楼一层W1-105会议室举办技术交流活动。
以下是一些海德汉展品的简介：

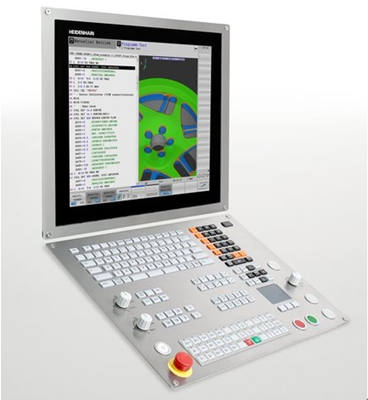

1、数控系统
数控系统方面，海德汉将展示最新的触摸屏技术在TNC 640/TNC 620系统上的应用，为实现数字化管理和无纸化办公提供最新的智联制造功能，以及提高机床效率的动态高效和精度的动态高精功能。

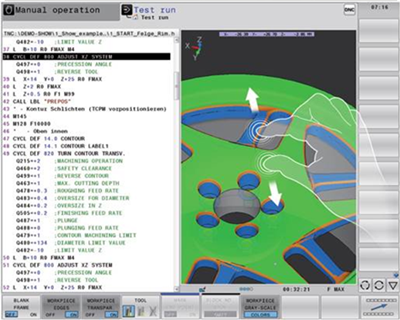

触摸屏技术
为了进一步简化用户的操作，海德汉最新推出了TNC 640/TNC 620的全新触摸屏。在触摸屏上用手势直接移动3-D测试图形，对触触摸屏的软键直接点触操作，更快地浏览表和NC程序。

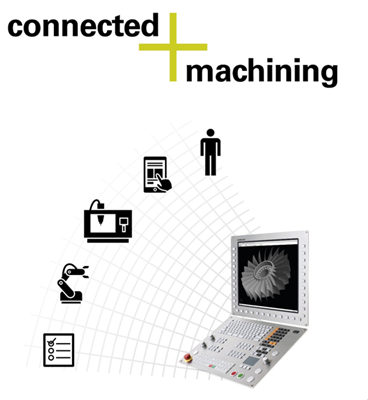

智联制造
小批量生产尤其需要极高的灵活性。如果生产中出现意外，需要在最短的时间内重新安排任务单的执行。其中决定性的因素是在正确的地点和正确的时间提供正确的数据。
海德汉TNC数控系统的智联制造功能提供全数字的生产任务单管理功能。“智联制造”丰富的功能可在生产中调用公司内各部门的相关数据。强大的功能，例如：
远程桌面管理器
状态监视器
扩展的工作区
海德汉DNC
动态高效
粗加工及难切削材料加工存在巨大改善加工效率的潜力。重切加工主要是指在尽可能短的时间内切除掉尽可能多的材料。
动态高效是指海德汉TNC数控系统的一系列显著提高重型切削加工效率的功能：
ACC - 有效振颤控制
AFC – 自适应进给控制
摆线铣削
动态高精
海德汉TNC数控系统的创新功能是高动态性能、高精度加工的最先进技术。TNC数控系统的这些功能确保用户的加工过程更快、更稳定及更可控—总之，更高效。
海德汉公司的动态高精是一系列TNC功能，它们能显著提高机床轮廓加工精度，甚至对复杂轮廓进行高速加工时。机床制造商可单独实施其中之一也可以合并实施：
CTC – 补偿刀具中心点处与加速度相关的位置误差
AVD – 有效降低传动链和机床系统的振动
PAC/LAC/MAC–位置/负载/运动控制参数的自适应调节
2、测量产品
测量产品方面，海德汉进一步完善了直线和角度测量的产品系列，绝对式光栅尺增加了Panasonic绝对式接口，角度方面增加了大孔径至180mm的封闭式角度编码器以及绝对式敞开式角度编码器。

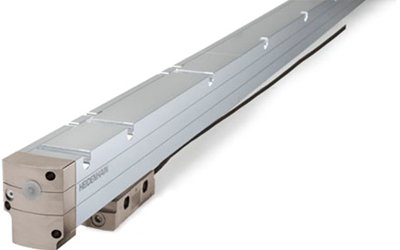

LC 200大测量长度封闭式绝对值光栅尺：
用于大长度测量的绝对式封闭直线光栅尺，主要应用于超大型机床的直线轴定位。该产品在多段式拼接处通过改进设计,提高光栅的防护特性, 并同时简化了安装难度。具有单体钢带光栅尺的METALLUR光栅、安装尺寸兼容LB 382(C)和安装方便等特点. 需要指出，LC系列产品均能开机即获得当前位置值，无需执行回零操作，节省加工时间。
精度等级：± 5 µm；
分辨率：10 nm；
EnDat，发那科、三菱接口，可支持市场上常见系统；
标准测量长度至28m，如需更长海德汉可按要求提供。

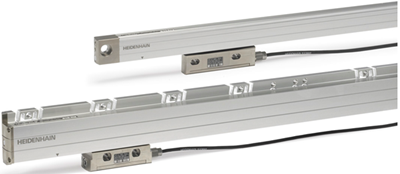

LCx95P封闭式绝对值光栅尺-- 松下接口：
新型绝对式光栅尺LC x95P系列光栅尺, 是在继承了新型的双密封结构设计等优势后，进一步开发出的适用于Panasonic接的新型光栅尺。开机即能获得当前位置值，无需执行回零操作，节省加工时间。
精度等级± 3 µm, ± 5 µm, 分辨率至1nm
优化的单场扫描, 抗污染能力更高
标准截面光栅尺采用双密封结构,增强防护能力
细分误差更小（低于信号周期的± 1 %，上一代产品为± 2 %）
测量方向刚性好（更适合直线电机应用）
与上一代产品的安装方式完全兼容

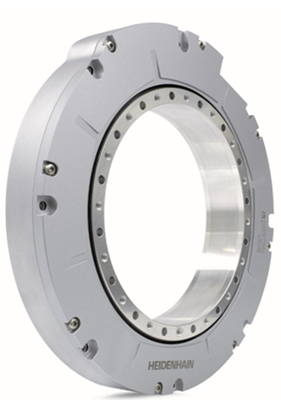

RCN 6000角度编码器
鉴于当前机床加工的精度要求不断提高，特别是带有转台并参与联动加工的机床越来越多的应用于复杂零件的生产，因此对转台高精度控制的要求也不断增大。考虑到机床行业中转台高精度编码器的应用环境以及精度应用特点，需要开发出在较大加工区域内控制精度更好的产品，以及同时降低用户的安装难度。因此在本产品开发中，兼顾了以往封闭式角度编码器的高精度，高防护，易安装，精度保持性好的特点，并且增大了安装孔径至180mm。
新的RCN系列仅具有两条刻轨，由两条刻轨产生的信息通过处理可以保证获得高精度的绝对位置。
海德汉在新的绝对式角度编码器上采用了单场扫描原理。该扫描原理早已成功应用于绝对式直线光栅尺上。大的扫描表面和扫描场的排列使得编码器对污染敏感程度相对降低。
革新的光学扫描透镜所具有的特殊光学过滤功能提供了高质量的扫描信号。
编码器内部的定子联轴器以及密封元件得到进一步优化，使其获得较大的安装公差.
新的RCN 提供了用于电子连接的插座，适配电缆 (需单独订货) 可简单的扣在编码器上，无需工具，此连接具有IP67的防护等级。
大空心轴径Ø180 mm，允许用户轴径更大
产品具有机械保护以及安全功能

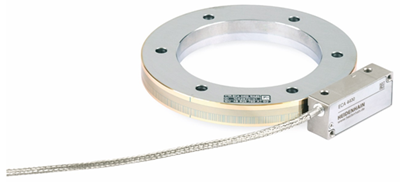

ECA角度编码器
由于安装方面对大孔径轴的安装要求、和对较大加工区域内位置精度控制的要求不断提高，对于大直径角度编码器的使用越来越广泛，ECA产品就是在这个要求下开发的绝对式无内轴轴承角度编码器，主要应用于大型回转工作台、摆动轴和天线和大型望远镜。
高抗污能力（ 单场扫描、 大扫描区域）
更加坚固耐用的刻尺钢鼓
精度高 - 与SP为20μmERA4000相比，具有更小的细分误差
高速 - 与SP为80μm的ERA4000相比，具有更高的电气允许转速
扫描头由于集成莫尔角度传感器，使读数头更加容易安装
读数头的防护等级达 IP 67 ，
超强的抵抗环境影响能力（环境、振动、冲击以及EMC）
