应用西门子Sinamics DriveSim Basic快速轻松实现驱动仿真
2021-4-22 来源：西门子 作者：-
• 创新的Sinamics DriveSim Basic软件解决方案可快速轻松地仿真驱动产品家族
• 仿真模型可与众多商用仿真程序无缝集成
• 经验证的功能单元配置加速开发进程
借助Sinamics DriveSim Basic，西门子可提供一款创新的软件解决方案，首次实现对机器和工厂中的驱动产品家族及其性能进行仿真、调适和优化。通过这一创新解决方案，西门子带来了一种快速、轻松的仿真驱动技术方式，助力设备和工厂制造商加速开发进程。
Sinamics DriveSim Basic在逻辑和机械仿真之间架起了一座桥梁。该项应用注重客户端应用程序的仿真支持，即与驱动交互的组件。通过仿真，甚至可以在具体的产品选型之前解决各项关于驱动的问题。利用已知的Profidrive报文或基于虚拟驱动轴的复杂机械装置进行PLC控制虚拟调试时，该模型可以根据所要求的详细程度对驱动系统进行可靠展示。
其中一项可能实现的应用是通过Sinamics DriveSim Basic将PLC与机械模型结合起来。然后，可以将计算出的负载曲线加载到TIA选型工具或SIZER中，进而完成驱动选型。必要的驱动参数和实际环境中的已知接口可应用于仿真。用户只需对需要仿真的部分驱动进行配置，而无需耗费时间对驱动进行整体虚拟调试，以节省时间和成本。Sinamics DriveSim Basic中的模型可与现有的驱动配置无缝连接，并使用相同的测试向量针对实际的Sinamics驱动进行验证。

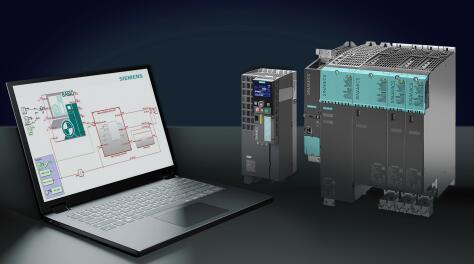

为便于操作，Sinamics DriveSim Basic可作为标准化的FMU（功能模型单元）模型。该软件为每台Sinamics驱动提供相同的FMU配置。目前Sinamics S120和G120驱动（包括电机在内）都已应用，未来将扩展至更多驱动产品。该FMU可直接导入到使用的仿真程序中。Sinamics DriveSim Basic可兼容很多商用仿真程序，如Simit、Simcenter Amesim、NX Motion或者Matlab Simulink。结合西门子其他的虚拟解决方案如Simatic S7 PLCSIM Advanced或NX MCD （Mechatronics Concept Designer），可实施具有高度一致性的基于模型的开发流程。
