『铲花技术』机床成败的核心关键
Sep 1, 2020  来源:亚威  作者:-



        因为所有核心元件的接合面,机器加工只能做到百分之的配合精度,而研磨虽可达千分之五的配合精度,但仍不能满足高精密设备的标准,唯有铲花能达成所要求的精度,以及顺畅的接合面。

        其次,手工铲花之所以能赢过机器精密度,关键就在于程序上没有夹持力作用与热升温产生的变形问题。

        什么是“铲花”?

        简单说,机床组装过程中,有许多需要贴合的金属平面,但机械加工或研磨出来的平面都有瑕疵。因此,必须靠铲花技术人员进行人工切削,矫正机械加工或研磨留下的误差,让金属平面,变成“真平面”。

        铲花作用:

        精度- 设备的几何精度与稳定度提升。
        油膜- 借由凹凸面,产生油膜,达到润滑。


        以客观的角度来说

机台外观以及一年内的加工使用情况,很难体现出有无铲花的差异性,但加工时间一拉长,稳定度、精度、耐用性的价值体现会相对显着,也间接体现设备在二手市场的保值性价值。

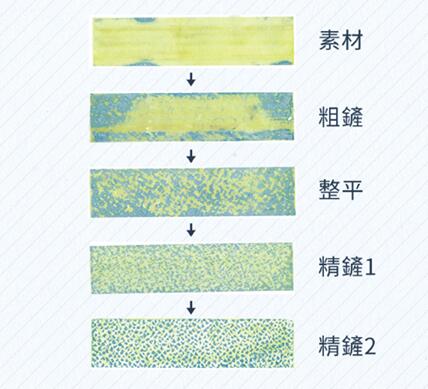

        铲花的演进过程

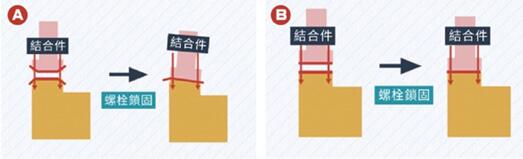

        增加接触面之稳定性


        A.零件仅机械加工后(如精铣或研磨),若未进行铲花加工,将导致机台精度产生无法预测的变化。
        B.零件仅机械加工后,再进行铲花将结合面做平整,锁固后,机台精度稳定,且不会产生变化。

        确保几何精度

        用铲花把底座接合面做平以外,还修正角度,使立柱在负重或温升之后,保持坚挺且固定。


        达到润滑效果

        将滑动面铲平,并做出高低点让油储存在低点,使滑动面运动更顺畅,以减少磨耗达到润滑效果。(如图之鞍/头滑动面为例)


        重量与载重点关系

        载重点的数量,将影响磨损快慢。


        面积比与油关系

        这是铲花师傅的功力所在,平均的铲出高与低差,高点承载重量,低点留住油膜。





        每台设备完成铲花后,需造册、拓印,完善铲花履历。

        点数与面积比关系

        一般来说,每一种结合面的铲花点密度,会依照该接合面的用途而有所不同,如机械固定面、机械滑动面等等。



        如果不清楚厂家到底有没有铲花工艺,可以检查厂家内是否有铲花基准平台。

        基准平台,需要专业技师每年校验。



        真平度:0.005 mm (亚崴标准)

        铲花点:40点/ 平方英寸 (亚崴标准)



        高精度的机床源自于精湛的铲花工艺,
        亚崴借由经验丰富的自训铲花团队,
        所有接触面(滑动面、固定面)皆通过精密铲花程序,
        因此亚崴的产品具备其他品牌难以取代的精度优势。

        来源:亚崴机电 AWEA
