考虑数字齿面的斜齿面齿轮增材制造加工方法
2016-11-15  来源:西安工业大学机电学  作者:董皓 赵晓龙 方舟 李军宁

      摘要:为研究斜齿面齿轮的增材制造加工方法,运用齿轮啮合空间传动原理及增材制造的基本原理,建立了斜齿面齿轮和圆柱斜齿轮副的空间啮合坐标系、增材加工坐标系和逐层加工模型坐标系,建立渐开线斜齿轮啮合和斜齿面齿轮的齿面方程,形成斜齿面齿轮的数字化齿面。建立可用于增材制造加工的面齿轮三维参数几何模型,对该模型进行前处理,对增材制造加工过程进行分析,得到了斜齿面齿轮增材制造加工的一种加工方法。结果表明:斜齿面齿轮齿面方程的建立,形成数字齿面,可以快速有效地反应出斜齿面齿轮的几何特征。提高了增材制造加工的准确度。提供一种增材制造加工的方法,为斜齿面齿轮的快速成型加工提供依据。

      关键词:数字齿面;增材制造;斜齿面齿轮;快速成型

      面齿轮传动是一种新型齿轮传动,被应用于航空直升机等诸多场合。对面齿轮的加工方法的研究也是历年来研究的热点和难点。面齿轮的加工通常采用数控的加工方法。

      增材制造(additive manufacturing,AM)技术俗称3D打印技术,是近30年快速发展的先进制造技术,其优势在于三维结构的快速和自由制造,被广泛应用于新产品开发、单件小批量制造。增材制造能够实现斜齿面齿轮的快速成型,使其成为制造业的研究热点之一,国内外许多学者围绕增材制造技术进行了大量研究∞。6 J。其中,文献[7]对航空领域的金属高性能增材制造技术进行了分析,文献[8]就金属结构增材制造技术发展及其在高超声速飞行器上的应用进行了分析,文献[9]针对激光增材制造技术在航空航天领域的应用与发展进行了分析,文献[10]对飞机增材制造制件的宏观结构进行了轻量化分析。还有一些作者对齿轮加工制造做了研究。但是,增材制造加工斜齿面齿轮的报道较少。

      本文将斜齿面齿轮与增材制造相结合,讨论增材制造法加工斜齿面齿轮的可行性,运用齿轮啮合空间传动原理及增材制造的基本原理,建立可用于增材制造成型加工的面齿轮三维参数几何模型,对增材制造过程进行研究,获得面齿轮增材制造的加工工艺方法。

      1,斜齿面齿轮传动原理

      斜齿小齿轮和面齿轮的啮合传动关系如图1所示,其中下角标1、2、s、厂分别代表小齿轮、面齿轮、刀具和固定坐标系;B为小齿轮和刀具轴线间的距离;L0为小齿轮和面齿轮坐标系原点沿小齿轮轴线方向的距离。


图1面齿轮啮合传动示意图





图2齿面接触分析坐标系

      齿轮副12在坐标系S。中的切触方程可以写为:



      2.增材制造原理

      如图3所示,增材制造技术是采用材料逐层累加方法制造实体零件的技术,相对于传统的材料去除技术,是一种“自下而上”材料累加的制造方法。


图3增材制造工艺过程不意图

      利用三维设计数据在一台设备上,可快速而精确地制造出任意复杂形状的零件,这项新技术给斜齿面齿轮的加工制造,提出了一种新的制造加工方法。Objet Eden260VⅢ光敏树脂快速成型3D打印机装载两个3.6 kg的模型材料盒和两个支撑材料,消除了低分辨率构造的复杂曲面通常遇到的楼梯效应。Objet拥有专利的PolyJet喷墨技术,可以以超薄层的状态将艺术感光聚合材料一层一层地喷射到构建托盘上,直至部件制作完成。其整个工艺过程包括CAD模型的建立及数据处理、铺粉、烧结以及后处理等,对斜齿面齿轮的加工采用该3D打印机。在加工前,需要准备好加工所需的数据,数据的类型是CAD模型的STL数据格式,Pro/E、UG、Catia、Cimatio、Solid Edge、MDT等大型软件都提供了这种能够被DMLS制造系统中切片软件识别的STL数据格式。STL数据格式的使命是将三维实体的表面三角网格化,表面的三角剖分之后使3D模型呈现多面体状,如图4所示。


图4斜齿面齿轮增材制造前处理

      3.快速成型加工

      采用ObjetEden260VTM光敏树脂快速成型3D打印机加工斜齿面齿轮,打印机基本参数如表1所示。

表1快速成型机Eden260V基本参数

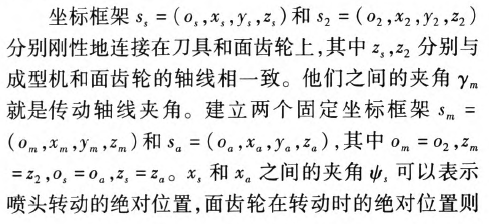

      模拟面齿轮加工过程中喷头和面齿轮的啮合关系,如图5所示。




图5面齿轮加工坐标系的建立


      式中:M。表示从坐标系s;到坐标系Js。的转换,其余可类推。刀具到面齿轮的坐标转换关系式:


      由以上的坐标变换关系,可以建立快速成型机加工时喷头与齿轮之间的位置变化关系。

      4.算例

      加工开始时,加工平台移动到初始位置,并且在平台底层铺一层粉末,然后向成形舱通入适当的惰性气体,当成形舱的氧含量低于规定的限值,则自动开始加工。通过用计算机控制的激光束照射粉末,使得凝固的粉末与零件的几何模型吻合。此后,加工平台降低一个层的厚度,再铺上一层金属粉末,重复上述过程,最终,就可得到所需的零件。加工成型机及过程如图6所示。


图6加工设备及过程

      对斜齿面齿轮进行加工时,采用光敏树脂材料,加工该齿轮选用的层厚为20斗m,齿轮总高度为21.81mm,总层数为742,各典型状态采用solidworks模拟如图7所示。

      加工成品如图7所示,可以看出,加工的表面形貌符合几何特征。

      可以进一步进行齿面误差分析和精度测量等工作,进而得到更高精度的齿面几何特征。

      5.结语

      本文将增材制造法运用于斜齿面齿轮的加工,结合齿轮啮合原理的基本方法和增材制造的基本原理,建立了增材制造加工模型,并完成了增材制造过程分析,所得结论为:

      (1)斜齿面齿轮齿面方程的建立,为增材制造加工提供了数据参数,提高了加工的准确度。

图7 SolidWorks模拟增材制造加工


图8斜齿面齿轮增材制造加工成品

      (2)得到较好的斜齿面齿轮的加工成品,如若得到更好的表面质量,需进一步优化STL模型,减小粉末直径,减少激光半径和热效应对加工层的影响,提高增材制造加工精度。

      (3)可以进一步进行齿面误差的测量分析等工作,以此作为参考,提升快速成型加工的质量。
