变频器在机床主轴调速中的应用与故障排除策略分析
2026-6-25 来源：贵州城市职业学院 作者：罗 美
1.引言
变频器技术的出现与发展，为机床主轴调速提供了新的解决方案。其借助改变供电频率来实现对电动机转速的平滑调节，无需复杂机械传动结构，可显著提升主轴调速精度与响应速度，又能降低能源消耗与设备损耗。目前，变频器已广泛应用于车床、铣床、加工中心等各类机床的主轴系统当中。然而，在长期运行过程中，因受工况环境、操作方式、设备老化等因素影响，变频器极易出现各类故障，导致主轴调速出现异常，干扰加工流程。因此，深入探究变频器在机床主轴调速方面的应用机理以及故障排除方法，对于保障机床稳定运行，提升生产效率具有极为重要的现实意义。
2.变频器与机床主轴调速
2.1 变频器的工作原理
变频器是一种可以把固定频率的交流电转变成频率可调的交流电电力电子装置，以此来调控交流电动机的转速。其工作流程包含三个部分 :整流滤波、逆变。在整流环节，输入的交流电转变成直流电 ; 滤波环节则对直流电进行滤波，以减少电压波动 ; 逆变环节经由对功率半导体器件的通断控制，将直流电转变成频率和电压都可以调节的交流电，并输出到主轴电动机。通过调节输出交流电的频率精确控制电动机的转速，且调节过程连续平滑，避免了机械变速机构所产生的冲击和间隙，为机床主轴带来稳定的转速输出。
2.2 机床主轴调速的核心需求
机床主轴是加工过程中带动刀具或工件旋转的重要部件，主轴的调速性能要符合加工场景的多样化需求。从加工精度来看，主轴转速应保持稳定，防止转速波动造成工件表面粗糙度不合格或者尺寸偏差 ; 从加工效率来讲，要根据加工材料和加工工艺（车削、铣削、钻孔等）的不同，灵活调节转速，达到高效切削 ; 从设备保护来讲，主轴调速系统要有过载保护、过流保护等功能，防止负载突变时损坏电动机或主轴。传统的机械调速方法通过齿轮、皮带等传动部件来改变转速，难以同时满足这些要求。而变频器采用电子调速方式，能够精准满足主轴的各种运行需求，是现代机床主轴系统的理想选择。
2.3 变频器与机床主轴的适配逻辑
变频器与机床主轴协同工作，离不开控制系统的精准联动。机床数控系统（CNC）根据加工指令发出主轴转速需求信号，把信号传给变频器。变频器收到信号后，通过内部控制算法改变输出频率和电压，促使主轴电动机按照转速需求运转。主轴电动机上的转速反馈装置 ，比如编码器，会把实际转速信号反馈给变频器和数控系统，形成闭环控制。若实际转速和设定转速有差异，变频器能够迅速调整输出参数，保证主轴转速稳定。
3.变频器在机床主轴调速中的具体应用
3.1 普通车床主轴调速中的应用
普通车床在加工时，主轴调速要依据工件材质、切削工艺灵活调整。例如，加工硬钢材时，应采用低转速，以防切削力大导致刀具崩损 ; 加工软铝材时，则采用高转速，以防表面产生毛刺。粗车重效率，精车重精度，这些都对主轴调速灵活性与稳定性提出了明确要求。
在未引入变频器之前，普通车床主轴调速依靠三相异步电动机配合机械变速箱，利用齿轮组啮合切换传动比从而改变转速。其局限性十分突出，调速档位偏少，只有 3~5 个，难以满足精的调速需求。而且，挡位切换需停机操作，会中断连续加工流程。频繁启停所产生的机械冲击还会增加部件磨损，缩减设备寿命。此外，传统方式下电动机始终以额定转速运转，即便在低负载时也如此，能源浪费现象明显，不符合节能需求。
应用变频器之后，普通车床主轴调速性能得到改善。变频器具有宽范围平滑调速能力，可实现转速从低到高的平滑调节，无需停机即可切换转速。例如，在加工阶梯轴时，粗车外圆时可设置低转速，大进给量，快速去材料 ; 精车时则直接提高转速，减小进给量，以保持精度。这样减少工艺切换时间，提高加工效率。变频器具备软启动与软停止功能，启动时逐渐提升输出频率，避免大电流冲击，减少机械磨损 ; 停止时缓慢降低频率，防止工件与刀具碰撞，保护设备和工件安全。
3.2 数控铣床主轴调速中的应用
数控铣床加工工艺多种多样，刀具与工件的接触方式复杂，接触面积随加工轨迹动态变化，主轴负载频繁波动。例如，铣削曲面时切削深度变化、加工多型腔模具时刀具进出型腔，都会使负载变化。若负载波动无法适配，将导致刀具磨损加剧、工件精度不足。因此，数控铣床对主轴转速稳定性、动态响应和负载适配性要求较高。变频器在数控铣床主轴调速中，通过创新优化提升了主轴系统性能 :
（1）动态响应能力变强。变频器内置高性能芯片及先进矢量控制算法，可随时监测主轴负载。当铣削负载突然变大时，能马上调整输出扭矩，维持转速稳定。例如，铣削深腔遇硬点负载突然增大时，能快速增大扭矩，避免转速跌落，保证切削连续稳定，减少工件表面缺陷，防止电动机过载停机，保障加工流程连续，提升生产效率。
（2）实现恒功率调速。数控铣床不同加工场景对主轴功率和转速需求差异较大，粗铣要低转速、高扭矩，精铣要高转速、低转矩。变频器采用恒功率调速技术，在一定转速范围内使电动机输出功率恒定，转速变化时相应调整扭矩，为铣削提供充足功率。这种方式适配不同工艺需求，无需更换电动机或调整机械结构就能切换工艺，操作，提升适配性。
（3）同数控系统联动。数控铣床靠数控系统统一管控，主轴调速与刀具进给、加工轨迹契合。变频器经由专门接口同数控系统随时交流数据，精确接收指令和参数，实现转速与加工流程同步。自动换刀时，按指令控制主轴降速、升速，缩减等候时间。铣削螺纹时，依照进给速度精确控制主轴转速，维持加工精度。
3.3 加工中心主轴调速中的应用
加工中心主轴系统的工作环境比较复杂，一方面，不同加工工艺对主轴转速要求不同，钻削小孔需要高转速，镗削大孔需要低转速 ; 另一方面，加工节奏快，主轴需要频繁切换转速，且需要快速稳定。部分高端加工中心主轴转速可达数万转，对转速控制精度和稳定性要求较高，因此对变频器的要求高于普通车床和数控铣床。
在加工中心主轴调速中，变频器优势显著 :
（1）高速调速性能优越。随着制造业的发展，高速切削成为趋势，有些加工中心主轴转速高达10000~40000r/min。变频器依靠高频输出技术和精密算法，精准输出高频交流电给电动机，驱动电动机稳定运行。其含有转速反馈和闭环控制功能，可随时监测并调节，将转速波动控制在很低的范围内，防止振动，提高切削效率，减少刀具磨损和工件缺陷，保证加工精度和质量。
（2）多模式调速适配复杂工艺。攻丝是重要工序，主轴要精确正反转且转速同步。变频器有专门的攻丝控制模式，与数控系统配合，精准控制正反转切换的时机和转速，使丝锥转速与进给速度比值合适，到孔底时快速反转。该模式有刚性攻丝模式和柔性攻丝模式，可适配不同材质的工件，提升攻丝的稳定性和成功率。
4.变频器在机床主轴调速中的故障排除策略
变频器带动机床主轴运转时，常见故障包含主轴无法启动、主轴转速起伏、变频器报停等，排除故障要按照 “先看现象，再找原因，后逐一排查” 的规则，依靠设备运行状况和参数反馈，精准定位问题所在并实施对应解决办法，下面通过两个典型故障实例，具体讲述故障排除过程。
4.1 案例一:主轴无法启动，变频器无报警
（1）故障现象。某数控车床开机后，数控系统发出主轴启动指令，但主轴无任何动作，变频器面板无故障代码显示，电源指示灯亮。故障排查与解决方案，如表 1 所示。

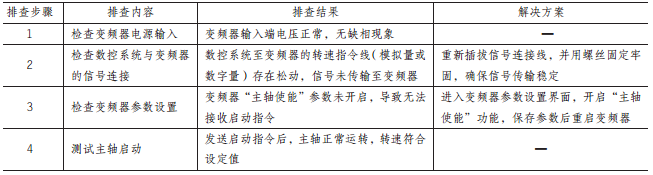

表 1 故障排查与解决方案
（2）故障总结。此类故障大多由信号连接或者参数设置方面的问题造成，并无硬件损坏，排查时要优先查看外部线路的连接状况，之后再核实变频器参数是否契合机床控制需求，不可盲目拆卸设备。
4.2 案例二:主轴转速波动大，加工表面粗糙度超标
（1）故障现象。某数控铣床在加工铝合金工件时，主轴转速频繁波动，数控系统显示的转速与实际转速偏差较大，加工后的工件表面有明显的刀痕，粗糙度不达标。故障排查与解决方案，如表 2 所示。

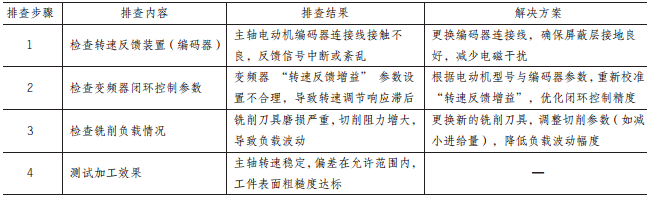

表 2 故障排查与解决方案
（2）故障总结。转速波动故障大多由反馈系统负载或者控制参数引发，排查时要结合转速反馈信号以及负载变化情况，判定是信号层面还是工艺层面的问题，经由优化参数或者调整工艺来解决问题。
