人本课堂|以高纯净优质轴承钢，系统滚动疲劳寿命提升轴承
2026-8-5 来源：- 作者：-
滚动轴承绝大多数长期失效、突发损坏问题，根源都来自轴承钢原材料先天缺陷，滚道接触疲劳剥落、早期点蚀、短期提前失效等核心故障，均与钢材氧含量、DS单颗粒球状大夹杂、碳化物带状均匀度三大金相指标强相关。人本轴承打通钢材采购、冶金全流程溯源、进厂精密检测全链路，建立分级化严苛材料管控体系，以梯度化高端轴承钢作为产品底层支撑，从冶金源头延缓疲劳裂纹萌生，长效提升轴承接触疲劳耐久性能，保障设备长期稳定运行。
规模化优质钢材采购
稳定锁定高端轴承钢基材
人本轴承国内轴承原材料采购体量行业领先，年耗用优质轴承钢约40万吨，钢材采购规模连续十余年稳居国内前列。
依托超大稳定采购体量，人本与中信特钢（兴澄特钢、大冶特钢）、宝武特钢等国内头部特种钢企业建立长期深度战略合作，可深度参与钢厂定制化冶炼工艺开发，稳定供应对标国际一流水准的高纯净轴承钢。生产端优先选用高级、特级高纯钢材作为主力基材，从选材环节规避通用低端钢材杂质多、金相组织差的先天性能短板。
全流程冶金溯源管控
分级严控钢材三大核心寿命指标
人本组建专业材料标准研发团队，深度参与国家轴承钢标准编制工作，搭建钢厂定点 — 专属炉号锁定 — 冶炼全流程跟踪的完整溯源管理体系，针对直接决定轴承接触疲劳寿命的氧含量、DS单颗粒球状夹杂、碳化物带状组织三项指标实施分级管控。
精准管控钢中氧含量
成倍提升轴承接触疲劳寿命
钢中氧元素在冶炼阶段会生成氧化物夹杂，是轴承循环接触载荷下疲劳裂纹最主要的滋生源头；钢材氧含量越高，内部微缺陷数量越多，轴承疲劳衰减速度越快。

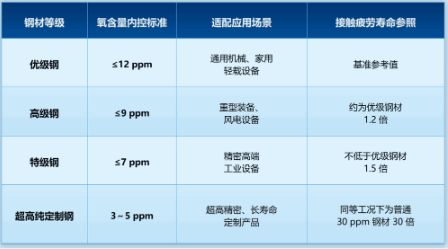

人本结合不同设备工况，匹配梯度化氧含量内控标准，台架疲劳测试数据
补充说明：冶金试验证实，氧含量下降至3~5ppm区间后，继续降氧对疲劳寿命的提升幅度大幅收窄，同时冶炼成本会指数级上涨。人本可结合客户设备工况、全生命周期维保成本综合测算，为客户匹配性价比最优的钢材等级。
分级管控
从源头阻断疲劳裂纹生成
D类、DS类夹杂物标准区分释义（依据GB/T 10561-2023、GB/T 18254）
01 D类球状氧化物
直径2~13μm弥散细小球状氧化物，按单位视场内颗粒总数评级，单颗尺寸小，对轴承疲劳损伤相对温和。
02 DS类单颗粒球状夹杂
特指直径≥13μm的独立单颗大型球状氧化物，属于危害性极强的硬质点夹杂，单独分级评定，不纳入D类统计。
大尺寸DS夹杂会割裂钢材基体连续性，轴承承受往复挤压载荷时，夹杂与钢基体边界会产生极强应力集中，仅单颗大尺寸DS夹杂即可成为疲劳裂纹起点，快速引发滚道点蚀、表层剥落失效。

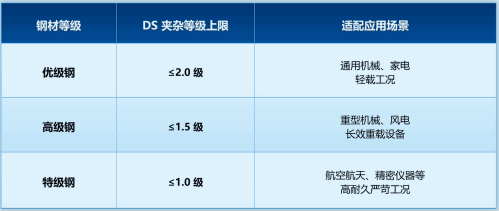

DS评级限值需匹配钢材质量等级、国标规范分级设定，人本内控分级标准
通过逐级收紧DS夹杂管控阈值，大幅削减钢内大尺寸有害硬质点，延缓疲劳裂纹萌生周期，显著拉长轴承接触疲劳服役时长。
严控碳化物带状等级
保证滚道受力均匀同步衰减
依据GB/T 18254、JB/T 50013标准，碳化物带状偏析会造成钢材局部硬度分布不均，轴承运转过程中硬度薄弱区域会率先产生疲劳损伤。
人本所有高端配套钢材统一管控碳化物带状组织≤2.0级，保证钢材金相组织均匀一致，滚道、滚动体承受载荷时磨损与疲劳衰减同步，杜绝局部提前失效，稳定轴承整体耐久表现。
国家级技术中心
前瞻匹配行业升级需求
人本上海总部设有国家认定企业技术中心与国家级认证材料检验检测实验室，同步具备轴承钢专项材料研发、全工况轴承接触疲劳寿命台架验证两大核心能力，提前储备高纯材料技术，持续响 应汽车、高端工业装备逐年收紧的轴承性能要求。
专项轴承钢前置研发能力
实验室配备全套国际高端金相、钢材纯净度检测设备，研发团队聚焦新能源汽车、重型冶金、风电等高耐久工况，提前开展低氧、低DS夹杂特种轴承钢的配方与冶炼工艺验证；联合上游钢厂开发专属定制冶炼方案，搭建多梯度高纯钢材储备体系，不依赖市面通用钢材，可快速落地客户长寿命、高承载定制化需求。
完整接触疲劳寿命台架验证体系
实验室搭载多通道轴承接触疲劳耐久试验机，可精准复现各类设备实际循环载荷工况；针对不同等级钢材开展对比耐久测试，量化氧含量、DS夹杂、碳化物组织对轴承疲劳寿命的影响规律。所有新型钢材、定制基材批量投产前，必 须通过长时间台架耐久验证，以实测数据锁定材料准入门槛，从研发端规避材质缺陷带来的早期失效风险。
长效技术储备，适配行业升级趋势
当前汽车、高端工业设备对轴承承载、耐久、运行稳定性指标持续升级，人本依托上海技术中心长期前置研发与疲劳验证储备，可快速迭代特级、超高纯轴承钢配套方案，稳定满足头部客户持续收紧的材质、疲劳寿命准入标准，构建长效材料技术优势。
高纯净优质轴承钢
为客户带来核心长期收益
大幅拉长轴承更换周期
削减设备停机综合损耗
低氧、低DS夹杂的高纯轴承钢可成倍提升轴承接触疲劳寿命，针对连续循环重载工况，显著降低轴承疲劳剥落、点蚀更换频次，减少停机维修、备件采购带来的综合成本。
钢中大尺寸DS夹杂、高氧氧化物是轴承突发早期失效的核心诱因，人本将管控前置至冶炼环节，从原材料端消除疲劳裂纹主要源头，大幅降低设备运行中途轴承损坏停机概率，保障产线、重型装备不间断作业。
满足重载、长寿命设备
高端配套准入标准
风电、重型机械、精密仪器、新能源汽车等设备对轴承耐久性能要求严苛，人本梯度化高级、特级高纯轴承钢可覆盖全品类长效服役工况；依托上海技术中心成熟的材料研发与寿命验证体系，完全适配头部设备厂商持续升级的轴承性能审核门槛，提供稳定长效配套方案。
全流程可量化材质溯源
完整出具性能验证凭证
全炉号冶金溯源体系搭配标准化钢材检测报告，可向客户完整提供氧含量、DS夹杂等级、碳化物带状等级等核心金相指标数据；上海技术中心可同步出具钢材疲劳台架实测报告，以量化耐久数据直观体现人本轴承原材料层面的长效耐久优势。
人本轴承将轴承长效性能管控重心前置至原材料冶炼阶段，依托40万吨级规模化钢材采购、全冶金流程溯源管控、上海国家级技术中心完备的轴承钢研发与接触疲劳寿命验证能力，针对不同等级钢材匹配国标分级管控氧含量、DS单颗粒球状夹杂、碳化物带状均匀度三大核心指标，持续储备适配高端工况的高纯材料技术。
依托高纯净、低缺陷的优质轴承钢，从材料根源延缓接触疲劳裂纹产生，全面拉长轴承整体疲劳服役寿命，从容承接汽车、高端工业领域持续升级的高性能轴承配套需求，为各行业设备提供高耐久、高稳定的滚动轴承解决方案。
（ 来源：人本轴承）
投稿箱：
如果您有机床行业、企业相关新闻稿件发表，或进行资讯合作，欢迎联系本网编辑部， 邮箱：skjcsc@vip.sina.com
如果您有机床行业、企业相关新闻稿件发表，或进行资讯合作，欢迎联系本网编辑部， 邮箱：skjcsc@vip.sina.com
更多相关信息
