基于西门子 Easy XML 工具的 HMI 开发与运用
1.引言
在工业自动化领域，人机界面（HMI）作为操作人员与工业设备之间的交互桥梁，其性能和用户体验直接影响生产效率和操作安全性。西门子作为工业自动化领域的领先企业，其 HMI 产品在各行业得到广泛应用。随着工业 4.0 的推进和智能制造的发展，用户对 HMI 的需求日益多样化，要求 HMI 具备更灵活的界面设计、更强大的功能集成和更便捷的定制能力。
传统的 HMI 开发方式在面对复杂需求时，往往存在开发周期长、维护成本高、界面定制灵活性不足等问题。Easy XML 工具的出现为西门子 HMI 开发提供了新的解决方案。它基于 XML（可扩展标记语言）技术，允许开发人员通过脚本语言高效地创建和配置以及管理相关 HMI 界面元素和交互逻辑，极大地提升了 HMI 开发的效率和灵活性。深入研究 Easy XML 工具在西门子 HMI 开发中的应用，对于推动工业自动化HMI 技术的发展、满足不断变化的工业应用需求具有重要的理论和实践意义。
2.Easy XML 工具及其文件架构
2.1 Easy XML工具功能
Easy XML 是西门子专为 HMI 开发设计的工具，它提供了一套基于 XML 的脚本语言，用于创建用户对话框、调试对话框以及实现 HMI 界面的各种交互功能。XML（可扩展标记语言）本身就是具有良好的结构化和自描述性等特点，而 Easy XML 在此基础上进行了扩展和优化，借助 Easy XML， 开发人员可以在 SINUMERIK Operate 操作环境中，设计出符合特定应用需求
的客户专用和应用专用界面。
该工具的主要功能包括 :
(1) 显示对话框并提供软键、变量、文本、图形等元素。
(2) 通过软键等方式调用对话框，并支持动态重组对话框，如修改软键、定义变量栏、更换显示内容等。
(3) 在特定操作时触发动作，实现对话框间的数据交换。
(4) 读取和写入 NC 变量、PLC 变量、用户变量，并支持与数学、比较或逻辑运算符相连。
(5) 执行子程序、文件功能、PI 服务等操作，并能根据用户组考虑保护等级。
该工具的技术特点有 :
(1) 开放性与灵活性 : 允许开发人员根据实际需求自由设计界面，不受固定模板限制，能够满足多样化的工业应用场景。
(2) 语言无关性 : 所有对话框窗口的构成与语言无关，系统从随附的语言数据库中读取显示文本，便于多语言版本的开发和维护。
(3) 丰富的交互支持 : 支持多种手势操作，如轻击、滑动、放大、缩小等，提升用户操作体验。
(4) 强大的集成能力 : 可与 PLC、NC 系统等进行高效数据交互，实现对工业设备的实时监控和控制。
2.2 Easy XML 的文件架构
2.2.1 Easy XML 主要文件组成
脚本文件（.xml）: 如 “xmldial.xml”， 是Easy XML 开发的核心文件，也是界面开发中必不可少的头文件，通过 XML 标签控制已配置软键菜单的映像以及 SINUMERIK Operate 上操作区中的对话框屏幕，其他相关联的文件路径需在此文件下关联，否则其他界面文件将不能生效。
此外，还可包含其他通过 “INCLUDE” 标签插入的 XML 文件，如 “machine_settings.xml” 等，用于扩展功能。
文本文件（.ts）: 如 “oem_xml_screens_xxx.ts”，包含用于单个语言菜单和对话框屏幕的文本，实现语言相关文本的统一管理。
位图文件 : 支持 BMP 和 PNG 格式，用于界面中的图形显示，对于图形控件还可以支持GIF 动态图格式，都存储在西门子系统操作目录的 “ico” 子目录中。有时为了统一查看也可将它们一块放入到脚本文件目录下面。
2.2.2 界面生效配置文件

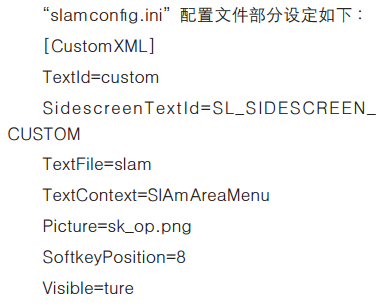

西门子 operate 对于 easy xml 类型的界面开发文件有专用的加载方式，其中这两个配置文件必须配置 ; “easyscreen.ini” 作为初始化配置件会第一个启用，该文件中规定了相关界面的启动方式及描述专用对话框源文件 ; “slamconfig.ini” 文件决定了开发界面位于那个按键窗口以及该按键的控制使能、按键区域图类。“easyscreen.ini” 配置文件部分设定如下 :
2.2.3 相关文件的存储结构
文件存储在系统 CF 卡的特定目录下，遵循一定的组织结构 :
脚本文件通常位于 “/oem/sinumerik/hmi/appl” 子目录中。
文本文件根据语言不同 ，存放在 “/oem/sinumerik/hmi/lng” 下的对应语言子目录。位图文件存储在 “/oem/sinumerik/hmi/ico” 子目录，并根据屏幕分辨率进一步分类。亦可将图片文件与脚本文件一起放入到脚本文件所在的子目录中。
Easy XML 工具文件存储结构目录如图 1 所示，这种文件架构使得 Easy XML 开发的项目文件组织清晰，便于开发、维护和管理。

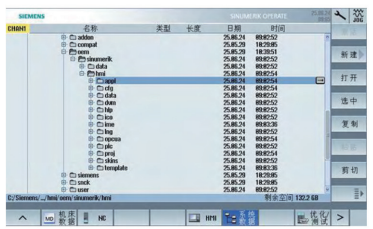

图 1 Easy XML 工具文件存储结构目录
将需要的配置文件通过 PC 端编辑，拷贝到机床中，或直接在机床端创建及编辑完成，通过以上步骤，完成对西门子 HMI 界面的设计，一般重新载入后界面即可展现，一些系统配置文本
需要重启系统后才能生效，在实际使用过程中，只要不涉及系统配置文件的更改，如界面元素调整程序文件，都是即改即生效。
3. 基于 Easy XML 的 HMI 开发设计

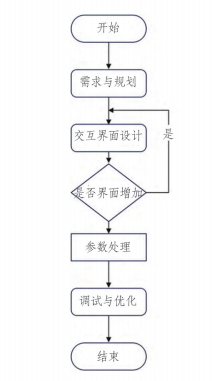

图 2 HMI 开发流程
基于 Easy XML 的 HMI 开发设计流程如图2 所示，对于一项完整的界面开发大致需要经过这几个阶段，在进行 HMI 开发前，需充分了解用户需求，明确 HMI 需要实现的功能、界面布局、交互方式等。分析工业设备的控制逻辑和数据交互需求，确定 HMI 与 PLC、NC 系统等的接口规范。根据需求规划 HMI 的菜单结构、对话框类型和功能模块，形成详细的开发方案。其次针对某单一功能利用相关工具功能进行详细的设计与实现，对于需要实现的交互操作，判断是否需要新增篇幅，针对每一个篇幅进行相关交互功能设计 ; 紧接着在实现某一功能的交互设计中，需要进行 NC、PLC、HMI 语言三方之间的参数处理，以实现彼此关联与控制 ; 当所有功能实现后，导入到实际界面中进行安装与调试，合理调整参数，如图区位置，参数号大小等相关参数，最后实现完成该项目的交付。
4. 项目概览
以某公司曲轴磨床磨削加工的西门子 HMI 开发为例，为了实现该机床磨削加工，简化人工操作流程，提升磨床的磨削效率，该 HMI 界面需要实现设备状态监控、工艺参数设置、砂轮修整、对刀测量等功能。界面中各元素均采用Easy XML 工具进行开发。在界面设计上，创建了主菜单、伺服轴监控界面、参数设置界面、砂轮修整界面、数据统计界面等多个对话框，通过软键实现菜单导航。在设备监控界面，使用CONTROL 标签创建图形提示、变量、文本等控件，实时显示设备运行状态参数。
4.1 界面设计
菜单树设计 : 多个相互关联的对话框构成菜单树，通过在文件 “xmldial.xml” 中使用名称“main” 定义登入菜单，作为操作流程的输出点。
通过水平或垂直软键实现菜单之间的导航切换。
对话框创建 : 使用 Easy XML 的 <FORM/>标签创建用户对话框，在 <INIT/> 标签中定义输入单元和 “热链接”，在 <PAINT “文本、图像等” />标签中指定显示的文本与图像。

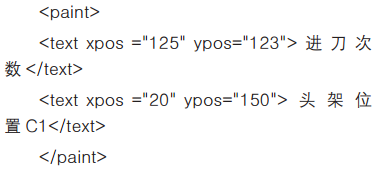

在 X125 Y=123 的位置处显示文本 “进刀次数”，在 X=20 Y=150 处显示文本 “头架位置C1”。

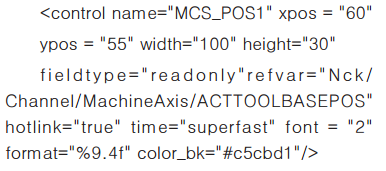

通过 <CONTROL “控件及其属性” /> 标签创建各种控件，如按钮、文本框、列表框等，并设置其属性和功能。
4.2 交互功能实现
软件功能设计 : 利用 <SOFTKEY/> 标签定义软件的特性与反应，包括软键的位置、显示文本、导航目标等。通过设置不同的软键类型（如普通软键、切换软键）实现多样化的交互操作。

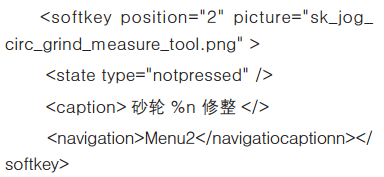

界面中水平第二个按键为 “砂轮修整” 界面的触发按键，picture 为该按键中所显示的图形，通过按键触发调用后面的砂轮修整界面。
事件响应处理 : 针对不同的事件，如按键事件、鼠标事件、手势事件等，使用相应的标签（如KEY_EVENT、MOUSE_EVENT、GESTURE_EVENT）进行处理，实现界面元素对用户操作的实时响应。
数据交互 : 通过定义 NC 变量、PLC 变量和用户变量的定址方式，实现 HMI 与工业设备之间的数据读取和写入。利用 <OP/> 标签执行各种运算和数据处理操作，实现数据的逻辑处理和
展示。

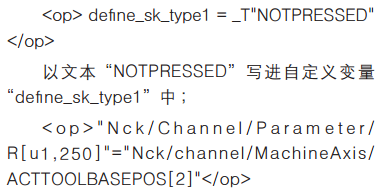

读取 NC 变量中轴位置坐标值到 R250 变量中。
4.3 调试与优化
XML 诊断 : 使用 Easy XML 提供的诊断功能，检查 XML 语法、功能、菜单、格式和变量的有效性，及时发现和解决脚本错误。
功能测试 : 对 HMI 的各项功能进行全面测试，包括界面显示、交互操作、数据交互、响应时间等，确保 HMI 满足设计要求。
性能优化 : 优化脚本代码，减少不必要的运算和资源占用，提高 HMI 的运行效率和响应速度。根据实际使用反馈，对界面布局和功能进行优化调整，提升用户体验。
最后结合现场实际情况，调整相应的参数及数据处理方法，完善相关设计界面，如图 3 所示。

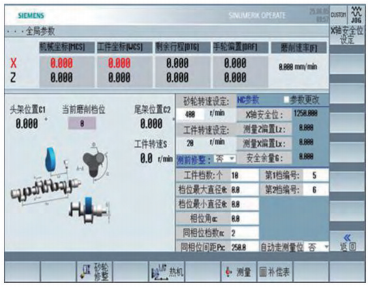

图 3 实时显示设备运行状态参数界
在交互功能方面，实现修改砂轮和工件参数信息、点击按钮切换磨削方式、选择是否测量、砂轮恒线速控制等功能。通过与 PLC、NC 的接口设计，实时读取设备运行数据，如主轴电流、负载等值，并在 HMI 上进行显示和处理。
该案例中，实现了用户对工件参数设定、砂轮磨削、工件磨削的要求，根据用户自身需求，选择合适的编程程序完成相关磨削任务 ; 通过该界面设计简化了一线工人的操作流程，加上图形化编程让操作者更加直观地看见磨削状态与各轴相关参数。Easy XML 工具的应用使得 HML 开发周期缩短了 30%，产品磨削效率提升 40%，界面定制更加灵活，能够快速响应用户需求的变化。同时，通过 Easy XML 的预定义功能和丰富的控件支持，保证了 HMI的功能完整性和稳定性。
5. 结语
Easy XML 工具为西门子 HMI 开发提供了高效、灵活的解决方案，通过其基于 XML 的脚本语言和丰富的功能模块，开发人员能够快速创建满足工业应用需求的 HMI 界面，实现复杂的交互功能和数据处理，其文件架构清晰，便于项目的开发、维护和管理。
