数控镗铣床主轴装配设计新工艺
【摘要】数控镗铣床主轴的装配设计是现代制造业中重要的一环。主轴的性能和精度直接影响到加工质量和效率。随着制造技术的不断发展和市场需求的提高，主轴装配设计也需要不断创新和改进。将介绍数控镗铣床主轴的基本原理和结构，分析目前主轴装配设计的常规方法，并指出主轴装配设计的新工艺，以满足高精度和高效率加工的需求。
关键词：数控镗铣床；镗铣床主轴装配；设计工艺
数控镗铣床广泛应用于零件加工、模具制造和航空航天等领域。主轴作为数控镗铣床的核心组件，直接影响到加工质量和效率。因此，主轴装配设计的质量和性能非常重要。随着制造业的不断发展，市场对数控镗铣床的要求也在不断提高。高精度、高速度、高稳定性以及长时间的持续运行成为制造业的标准。为了满足这些需求，必须对主轴装配设计进行创新和改进。
1、 数控镗铣床主轴的基本原理和结构
1.1 数控镗铣床主轴的基本原理
数控镗铣床主轴的基本原理是实现机床加工过程中的旋转动力传递。这一原理依赖于电动机或其他动力源的动力输入，将其转化为旋转运动，然后通过主轴将这种旋转动能传递给切削工具。主轴的旋转速度和
方向都是可控的，操作者可以根据具体加工需求精确控制主轴的运行参数。这个灵活性使数控镗铣床可以适应各种不同工件的形状、尺寸和材料，并使用不同类型的切削工具，以实现高精度、高效率的加工作。
1.2 数控镗铣床主轴的基本结构
数控镗铣床主轴是整个机床的核心部件，其结构设计直接影响着加工精度、效率和稳定性。数控镗铣床主轴的动力源通常是高功率的电动机。电动机提供了旋转动力，将电能转化为机械运动。根据具体需求，可以使用交流电机或直流电机。电动机的类型和功率会根据工件材料、切削工具和加工任务的不同而有所变化；主轴轴承位于主轴内部，是支撑主轴并减小摩擦的关键部件。高精度的轴承确保了主轴的稳定旋转和刚性，这对高精度的加工操作十分重要。主轴轴承的选择和安装方式直接影响到数控镗铣床的加工质量；在主轴上配备了夹持刀具的系统，如刀柄和刀座。这些系统负责牢固夹持切削工具，以确保在切削操作中不会发生工具的松动或偏移。刀具夹持系统的设计需要考虑切削工具的尺寸、形状和重量；主轴壳体是主轴的外部保护结构，通常由坚固的材料制成，以保护主轴内部的组件不受外部环境的影响。同时，主轴壳体还通过冷却系统控制主轴的温度，以确保其在长时间运行中保持稳定。壳体还可以具有防护和隔音功能，提高了操作安全性和舒适性；主轴通常需要冷却系统控制其温度[1]。
高速旋转的主轴在工作时会产生大量的热量，过热可能会导致精度下降和零件变形。因此，冷却系统可以采用空气冷却或液体冷却，具体取决于应用和设计；数控镗铣床主轴的旋转速度和方向通常由主轴控制系统精确控制。这个系统可以通过电子控制单元（ECU）调整主轴的运行参数，以适应不同工艺要求（见图1）。

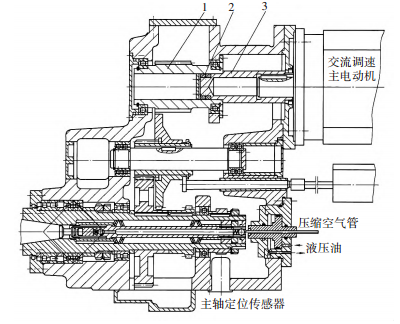

图1 主轴剖面图示例
2、 目前主轴装配设计的常规方法
2.1 设计阶段
设计阶段的首要考虑是制定明确的设计原则。这些原则涵盖了主轴的各个方面，包括结构、材料、精度和安全性等。主要的设计原则包括刚性和稳定性、高精度配合件、冷却和润滑、拆装便捷性以及安全性。这些原则在整个设计过程中具有指导作用，确保主轴能够满足工艺需求并保持稳定性。在设计阶段，必须仔细选择用于主轴的材料。这些材料需要具备足够的强度、刚性和耐磨性，以应对高速旋转和切削操作带来的挑战。材料的选择还需考虑其热稳定性和耐腐蚀性，以确保主轴在各种工作环境下都能可靠运行。主轴的结构设计包括确定主轴的长度、直径、轴向间隙和其他几何参数。结构设计必须考虑到主轴的刚性和稳定性，以满足高精度加工的要求。同时，设计还需要考虑刀具夹持系统、轴承座、冷却系统和润滑系统的集成。在设计时，需要明确定义主轴的精度要求，如主轴的同轴度、圆度、轴向和径向跳动等参数。设计阶段还需要采用安全锁紧装置以防止非授权人员进入主轴区域，以及实施紧急停机系
统等措施，以保障安全性[2]。
2.2 工艺流程
工艺流程的第一步是对所有主轴零件进行仔细清洁和检验，确保零件没有污垢、油脂或杂质，并且没有明显的缺陷。清洁可以采用各种方式，包括超声波清洗、溶剂清洗或喷砂清洁，以确保零件表面的干净和光滑。在装配之前，必须制造高精度的配合件，如轴承、轴套和其他配合零件。这些配合件需要精确加工，以确保它们满足设计规范，并能提供所需的精度和稳定性。装配工序包括将所有零部件组装到主轴上。这个步骤需要高度技术技能和仔细操作。在装配过程中，需要确保每个零部件的正确位置和配合。通常，使用适当的工具和夹具帮助组装。在工艺流程这一阶段，需要安装润滑系统以减少摩擦和磨损，并安装冷却系统以控制主轴的温度。这些系统的正确安装确保主轴在长时间运行中保持性能和寿命。装配完成后，通常需要进行校正。这包括测量主轴的几何精度、检查轴向和径向间隙，并进行必要的校正操作。校正可以包括重新装配零部件、更换配合件或调整工艺参数。工艺流程的最后一步是性能测试。主轴需要在实际工作条件下进行测试，以验证其性能和精度是否满足要求。这包括测试主轴的旋转速度、同轴度、圆度等性能指标。
3 、主轴装配设计的新工艺
3.1 新型材料的应用
传统主轴的制造通常采用工程钢、铸铁等常见材料，但随着材料科学的不断发展和创新，新型材料如高强度合金、陶瓷、复合材料等正在逐渐应用于主轴装配设计中，以满足不断提高的工业需求。新型高强度合金材料的应用可以提高主轴的强度和刚性。这些材料具有出色的机械性能，包括高抗拉强度和耐磨性，使主轴能够在高速运转和重负荷下保持稳定性。高强度合金还具备出色的疲劳寿命，延长主轴的使用寿命。此外，它们的轻量化特性有助于减轻主轴的负荷，降低机床的能耗。陶瓷具有出色的硬度、耐磨性和化学稳定性，使其成为主轴轴承和密封件的理想选择。陶瓷轴承能够减小轴向和径向间隙，提高主轴的同轴度和精度，同时减少摩擦和热量产生，有助于主轴的高速运转。此外，陶瓷密封件能够有效防止润滑油或润滑脂泄漏，提高了主轴的可靠性。另外，复合材料的应用也在主轴装配设计中崭露头角[3]。
3.2 智能化与自动化装配
智能化与自动化装配的应用在主轴装配设计中代表了制造业向更高效、更可靠和更精确的生产方式转变的趋势。这些技术不仅提高了装配的质量和效率，还降低了生产成本，使主轴制造能够满足不断提高的工业需求。智能化装配涉及使用传感器、数据采集、数据分析和智能控制系统，以监测和控制主轴的装配过程。这些技术的应用可以提高装配的质量、可追溯性和效率。在主轴装配过程中，各种传感器可以监测零部件的尺寸、形状、温度、振动等关键参数。例如，激光测量系统可以用来测量零部件的尺寸，红外传感器可用于监测温度，加速度计可用于检测振动。通过实时数据采集和分析，装配过程中的异常情况可以立即被识别并进行处理。
3.3 模拟和虚拟设计工具
模拟和虚拟设计工具在主轴装配设计中的应用是为了优化主轴的性能、寿命和耐用性，减少制造成本和时间。这些工具包括计算机辅助设计（CAD）、计算机辅助工程（CAE）和计算机辅助制造（CAM）等软件，以及有限元分析、虚拟样机等技术。设计师可以利用CAD创建详细的主轴模型，包括所有零部件的几何形状、尺寸和位置。设计师可以使用 CAD 软件快速尝试不同的设计方案，进行参数化建模，以及创建装配图和工程图纸。CAD 的使用使主轴的设计过程更加直观，设计更加容易。CAE工具扩展了CAD的功能，它允许设计师进行复杂的分析和模拟。通过 CAE，可以进行结构分析、热分析、流体力学模拟、振动分析等。在主轴装配设计中，这些分析有助于评估主轴在工作条件下的性能和耐久性。例如，有限元分析可以用于确定主轴零部件的应力分布，以避免过度应力造成的疲劳和损坏。CAM软件用于生成主轴零部件的加工路径和工艺。它将 CAD 中的几何信息转化为数控机床程序，以指导主轴零部件的加工。
3.4 集成传感器与远程监控
集成传感器与远程监控技术在数控镗铣床主轴装配设计中的应用，代表了现代制造业迈向智能化、高效化和可远程管理的发展趋势。这些技术通过将传感器嵌入主轴装配中，实时监测关键参数，并利用远程监控系统，允许操作者、工程师和维护人员随时随地远程访问、分析和控制主轴性能[4]。
在主轴装配中，各种传感器可以集成在不同的位置和零部件上，以实时监测和记录关键参数。振动传感器可用于监测主轴的振动水平，帮助检测不平衡、偏心或其他振动问题。异常振动可以提示操作者及时采取措施，以避免进一步损坏主轴；温度传感器可以监测主轴的温度。高速运转时，主轴可能会产生大量热量，因此温度监测对防止过热非常重要。传感器可以检测到温度升高的迹象，触发冷却系统或发出警报；压力传感器可以用于监测润滑系统中的油压。通过实时监测油压，可以确保润滑剂以适当的压力输送到主轴的关键部件，以减少磨损和摩擦；转速传感器可用于监测主轴的旋转速度。润滑油质量传感器可以检测润滑油中的杂质和污染物，以确保润滑系统的性能。高质量的润滑油有助于延长主轴零部件的寿命。通过集成传感器和远程监控系统，主轴的性能数据可以实时传输到远程服务器或云平台，操作者、工程师和维护人员可以通过任何联网设备访问这些数据。利用远程实时监控，操作者可以随时远程监控主轴的性能参数，包括振动、温度、压力和转速。这使他们能够及时发现潜在问题并采取适当的措施。
综上所述，数控镗铣床主轴装配设计的创新工艺旨在通过应用新型材料、采用智能化与自动化技术、引入模拟和虚拟设计工具，以及采用集成传感器与远程监控技术，实现更高的性能、更长的寿命、更高的稳定性和更低的维护成本。这些创新工艺不仅提供了实时监测和远程管理的能力，还增强了主轴的性能和耐用性，有助于满足市场对高品质零件加工的需求，提高生产效率，降低生产成本，增强企业的竞争力。
