数控实训系统急停及闪烁指示灯设计
2018-9-27 来源：商丘技师学院， 商丘职业技术学院 作者：刘姣艳，黄曼霞
摘 要: 从实际应用角度出发，选用 ＲS － SX － 0imate TC 数控系统，针对其操作面板原有的按钮进行功能扩展，增加了系统急停报警闪烁指示灯的设计，以 PMC 梯形图和控制电路图进行详细说明。
关键词: 数控系统; 操作面板; PMC
0、引言
人机工程学中，数控机床操作面板设计面临两、方面的问题: 人控制机床和人接受信息。前者主要是指数控机床要适合于人的操作，应考虑人操作时的空间范围与数控机床的配置，在数控机床整体操作界面设计时应充分考虑到这点，根据用户要求，将南京日上 CK6140 型数控车床配置 FANUC 0i － mate数控系统完成用户控制面板功能扩展设计的相关外部输入、输出信号的连接制作，完成内部 PMC 控制程序的设计，完成扩展设计、制作后的调试工作，最后完成与扩展功能相关的实验的开发设计。
1． PLC 在数控机床中的应用
PLC 全称为可编程序控制器( Programmable Log-ic Controller) 。它是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按于与工业控制系统形成一个整体，易于扩充其功能的原则设计。在数控机床中成为可编程机床控制器( PMC) 。
2． 南京日上 CK6140 数控车床 I / O 分配地址

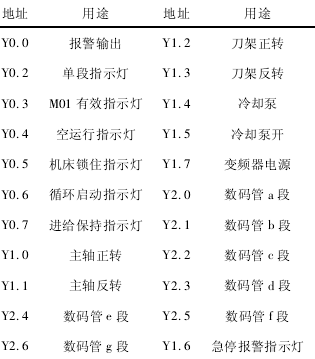

表 1 主要开关的输出信号地址分配

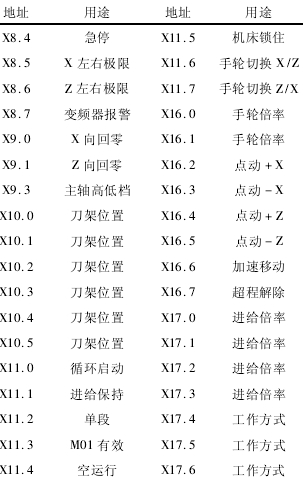

表 2 主要开关输入信号地址分配

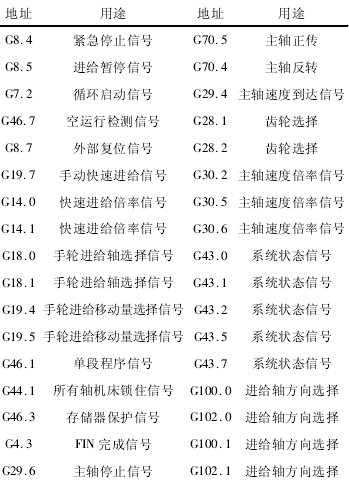

表 3 G 代码主要输出地址
3． FANUC 系统急停报警及闪烁指示灯设计
3． 1 系统急停报警闪烁指示灯电路设计
急停电路及闪烁指示灯电路如图 1( a) ( b) 所示

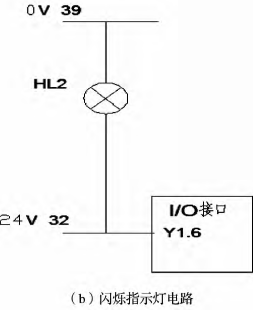

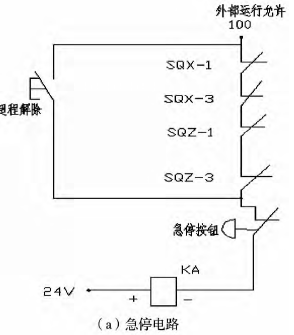

图 1 系统急停及闪烁指示灯电路
3． 2 系统急停原 PMC 梯形图
日上原有急停报警的 PMC 程序如图 2 所示:X8． 5、X8． 6 分别为 X、Z 左右极限，X8． 4 为急停输入信号，G8． 4 为急停输出信号，X16． 7 为超程解除。正常工作时，X8． 5、X8． 6 即 X、Z 左右极限开关为高电平，X8． 4 为高电平，则 G8． 4 为高电平。当机床超程或按下急停开关 G8． 4 为低电平，系统显示急停。当机床超程时，按下超程解除开关 X16． 7，则越过限位开关，给机床信号，让 X、Y 轴运动并退出超程范围。
图 2 系统急停 PMC 梯形图
3． 3 急停闪烁指示灯
PMC 控制的设计急停闪烁指示灯的 PMC 控制如图3所示。

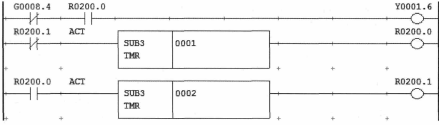

图 3 急停闪烁指示灯的 PMC 程序
当系统有急停信号输出( G8． 4) 时，经过定时器1 设定的时间后，内部继电器 Ｒ200． 0 线圈得电触点接通，指 示 灯 亮; 经 过 定 时 器 2 设 定 的 时 间 后，Ｒ200． 1线圈得点，其触点断开，指示灯灭，如此反复的闪烁。此 PMC 控制是结合机床原有急停 PMC 程序图4 － 2 应用的，对原系统 PMC 没有影响，如果系统出现急停现象后，指示灯会闪烁，便于操作人员能及时发现报警并及时按下急停按钮。
4． 结论
该设计主要是对南京日上 ＲS － SX － 0imate TC操作面板按钮多功能化的扩展设计，逐步了解数控车床的操作面板按钮能够实现的功能，这样在设计控制面板按钮的时候便有了切入点。在设计中，主要是对机床 PMC 程序及其与机床 I/O 分配地址连接的电路控制进行设计，并能够完成在控制面板上急停报警闪烁指示灯的显示.
