【CCMT2024展品评述】部分数显装置展品
Aug 27, 2024  来源:机床协会  作者:-


     【编者按】CCMT2024(第十三届中国数控机床展览会)已于4月12日圆满落幕。展会期间,主办方中国机床工具工业协会有关分会组织人员针对本专业领域展品进行评述,现编发部分文章,供业界参考。文章观点仅代表作者本人。

     一、参展概况及行业特点

     1.位移测量装置行业企业参展情况

     中国机床工具工业协会数显装置分会所属企业以位移传感器及测量装置为主导产品,包括光栅、磁栅、容栅、球栅、感应同步器及数显量具量仪等。位移传感器是数控机床的关键功能部件,直接关系到机床的加工精度。协会数显装置分会组织相关企业参加了CCMT2024(第十三届中国数控机床展览会),其中不乏国家级制造业单项冠军示范企业以及国家级、省级专精特新“小巨人”企业。

     数显展团主要参展企业有:长春禹衡光学有限公司、无锡市科瑞特精机有限公司、北京航天九斗科技有限公司、苏州怡信光电科技有限公司、成都华量传感器有限公司、成都鼎创光电设备有限公司、北京科森德电子科技有限公司、成都思迪机电技术研究所、东莞市特马电子有限公司、欧道(扬州)自动化有限责任公司、长春荣德光学有限公司、广州市信诺光栅数显有限公司、桂林市晶瑞传感器技术有限公司、桂林市恒准测量技术有限公司。

     参展的境外同行有行业头部企业约翰内斯•海德汉博士(中国)有限公司、西班牙发格自动化公司、雷尼绍公司等。

     2.展会反映出的数显装置分会企业及位移测量装置行业的发展趋势

     (1)国内行业领军企业重点发展高端位移传感器产品,实现技术进步和产业升级。以绝对式光栅尺、高精度角度编码器、高精度测量仪器为代表的高端产品,是数显展团本次参展的亮点。近年来,数显装置分会的企业,坚持技术创新,带动产品结构升级,使行业整体技术水平迈上新的台阶,随着国家高端数控机床相关重大专项的立项和实施,数显装置分会企业的高端产品,得以重点发展和示范推广应用,形成自主知识产权。同时制定了位移传感器产品及通讯协议、可靠性设计等国家、行业和团体标准,满足了我国高端数控机床工业母机等重大装备自主可控的迫切需求,实现了国产化替代,弥补了一些短板,保障了国家重大装备产业链安全。

     (2)参展的境外行业头部企业,其整体技术水平仍处于一定的优势地位。

     二、部分重点展商及展品简述

     (一)部分境外展商

     1. 德国海德汉(HEIDENHAIN)公司

     展出新一代LCxx6系列绝对式封闭直线光栅尺,以其超强信号纠错能力不仅降低总体使用成本,还有利于提高客户设备的总体可靠性。该系列光栅尺不仅继承了前几代产品(LCxx3、LCxx5)的综合优势,如单场扫描、高信号质量、低细分误差和方便安装等特点,还创新应用了最新的光学扫描系统,不会因光栅尺内部存在液体或水珠类污染而影响扫描质量,提高了光栅尺的抗污染特性。


      海德汉新一代RCN5001系列绝对式角度编码器同样具备抗污染能力,使客户设备的总体可用性加强,故障率和维护率降低,进而降低使用成本。该系列和前代产品兼容,具备多种接口,适配于当前市场上常见的数控系统,如海德汉、西门子和发那科等。


     展出的ECM 2400绝对式磁栅角度编码器,主要优势为磁扫描原理,对污染不敏感,可大大提高生产效率和系统稳定性。刻线鼓具有多种尺寸,可提供较大的配合内径。产品具有功能安全性和机械故障排除结构,即使在高速下也可达到高精度。

     海德汉同时展出了多件产品,如KCI感应式旋转编码器,可测量多达六个自由度的敞开光栅尺,MS15紧凑型光栅尺,以及TNC系列数控系统、RVM4000旋转轴精度检测单元、ETEL力矩电机、长度计等。

     2. 英国雷尼绍(RENISHAW)公司

     展出的QUANTiC光栅系统是一款超小型、坚固耐用的增量式开放光栅,集成了雷尼绍的光学滤波系统设计与细分技术。该光栅使用简便,具有极宽松的安装和操作公差,而且自带校准功能。


     FORTiS™封闭式绝对直线光栅搭载雷尼绍经验证的绝对式光栅技术,采用异常坚固的封闭式设计,可在极其恶劣的环境中实现优异的测量性能,与传统光栅系统相比优势显著。


     另外,雷尼绍还展示了多光束激光干涉仪、搭载SPRINT™系统的OSP60测头、五轴坐标测量机。

     3. 西班牙发格自动化有限公司

     发格自动化的主要展品包括数控系统、伺服/主轴驱动系统、直线光栅尺、角度编码器及数显表等,可按客户需要提供量身定制的解决方案。

     发格的光栅尺采用封闭式和敞开式,精度等级±3µm、±5µm,测量长度玻璃光栅3040mm、钢带光栅50m。绝对尺兼容BISS-C及发那科、三菱等多种协议。角度编码器的精度等级±1″、±2.5″、±5″±10″等。有绝对式和增量式输出。

     (二)境内数显展团部分展品

     长春禹衡光学有限公司是数显装置分会理事长单位,专业制造光栅编码器、光栅尺及旋转变压器。禹衡光学是首批国家级专精特新“小巨人”企业,是制造业单项冠军示范企业,是国家编码器工程中试基地,博士后科研工作站。自“十二五”以来,禹衡光学承担了光栅位移传感器领域多个国家级重大攻关和高质量发展专项,研制出了绝对式光栅尺、角度编码器、金属光栅角度编码器、旋转变压器等可对标国际领先品牌的高端位移传感器产品,并在高端数控机床、精密测量仪器等领域实现了自主可控和国产化替代。


     苏州怡信光电科技有限公司是一家研发设计、生产制造、销售、服务于一体的制造型公司,连续多年深耕精密零部件测量领域,其影像+激光的全自动复合测量仪器填补了国内高精度测量空白,也是国产首家成功应用二维+三维一体式测量的制造工厂。公司产品涉及测量仪器、高速加工中心等两大类业务,为通讯、储能、新能源、医疗、航空航天、汽车等行业金属加工提供优质产品和服务。



影像+激光复合测量仪

     欧道(扬州)自动化有限责任公司的主导产品为数显表,产品型号众多,选用超高主频FPGA芯片做信号采集,主芯片采用ARMCortex-M内核微控制器,可接入磁栅、光栅、球栅、电感、容栅等各种信号的主流位移传感器。显示方式多样,有LED数码管、LCD液晶屏、TFT彩色液晶屏、外接显示器等。具有多种扩展功能,如传感器报警、限位提示,机床主轴控制,机床工作灯、水泵等控制。可以根据客户需求进行个性化定制。


     广州市信诺光栅数显有限公司旗下著名品牌“SINO信和光栅”一直受到用户认可,市场份额较高。2023年,针对数控机床、自动化及测量行业的飞速度发展,客户对产品精度要求越来越高的需求,广州信诺推出了封闭式绝对式直线光栅尺,主要应用于直线电机、数控机床、自动化生产线等。


绝对式光栅尺、数显表、角度编码器

     成都华量传感器有限公司专注于精密数显量具的研发和生产,坚持科技创新,所有产品均自主研发,拥有完整的自主知识产权,掌握全链条关键技术,已获得多项发明专利。公司主要产品有数显指示表、位移传感器、直进式光栅杠杆千分尺等。


光栅万分尺、数显指示表

     成都鼎创光电设备有限公司成立于2004年,拥有经验丰富的专业技术队伍。主要产品包括测量系统、光栅尺、磁栅尺、数显表、卡尺、千分表和角度尺等。

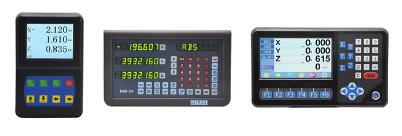

小型液晶数显表、数码管显示器、大屏液晶数显表

     北京科森德电子科技有限公司成立于2015年,秉承“诚信、求实、创新、高效”的工作标准。通过与科研机构及客户的合作,为航空航天、数控机床、机器人、水下设施、电梯、医疗、轨道交通、纺织、半导体、包装机械、搬运机械、XY工作平台及工厂自动化等多个领域用户提供高度个性化的计量解决方案。


     北京航天九斗科技有限公司依托中国航天的技术研发能力,从2015年开始投入位移测量产品的自主研发,主要产品NEWTECH球栅数显,HTD、JD系列角度编码器等已有广泛应用。公司同时是HAVLICEK哈维利斯克光栅尺、编码器在中国的销售及技术服务中心。


光栅尺及编码器产品



(来源:协会数显装置分会 责编:张芳丽)
