铲花技术 :机床成败的核心关键
2020-11-18  来源: 亚崴机电股份有限公司  作者:康乃元


       因为所有核心组件的接合面,机器加工只能做到百分之的配合精度,而研磨虽可达千分之五的配合精度,但仍不能满足高精密设备的标准,唯有铲花能达成所要求的精度,以及顺畅的接合面。手工铲花之所以能赢过机器精密度,关键就在于程序上没有夹持力作用与热升温产生的变形问题。

       什么是“铲花”?

       简单说,机床组装过程中,有许多需要贴合的金属平面,但机械加工或研磨出来的平面都有瑕疵。因此,必须靠铲花技术人员进行人工切削,矫正机械加工或研磨留下的误差,让金属平面,变成 “真平面”。


       铲花目的

      “铲花” 是利用人工切削,矫正机械加工留下的误差。

      为了达到更高的组装精度,及维持长时间的加工稳定度。

       铲花作用

      精度 - 设备的几何精度与稳定度提升。油膜 - 借由凹凸面,产生油膜,达到润滑。以客观的角度来说,机台外观以及一年内的加工使用情况,很难体现出有无铲花的差异性,但加工时间一拉长,稳定度、精度、耐用性的价值体现会相对显着,也间接体现设备在二手市场的保值性价值。

      铲花的演进过程


      增加接触面之稳定性


      A. 零件仅机械加工后(如精铣或研磨),若未进行铲花加工,将导致机台精度产生无法预测的变化。
      B. 零件仅机械加工后,再进行铲花将结合面做平整,锁固后,机台精度稳定,且不会产生变化。

      确保几何精度

      用铲花把底座接合面做平以外,还修正角度,使立柱在负重或温升之后,保持坚挺且固定。


       达到润滑效果

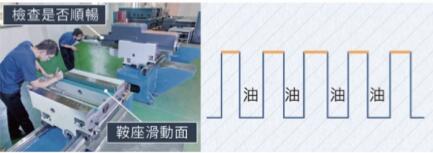

      将滑动面铲平,并做出高低点让油储存在低点,使滑动面运动更顺畅,以减少磨耗达到润滑效果。(如图之鞍 / 头滑动面为例)


      重量与载重点关系

载重点的数量,将影响磨损快慢。


      面积比与油关系

      这是铲花师傅的功力所在,平均的铲出高与低差,高点承载重量,低点留住油膜。


      每台设备完成铲花后,需造册、拓印,完善铲花履历。点数与面积比关系一般来说,每一种结合面的铲花点密度,会依照该接合面的用途而有所不同,如机械固定面机械滑动面等等。


      如果不清楚厂家到底有没有铲花工艺,可以检查厂家内是否有铲花基准平台。基准平台,需要专业技师每年校验。真平度 :0.005 mm ( 亚崴标准 )铲花点 :40 点 / 平方英寸 ( 亚崴标准 )


      高精度的机床源自于精湛的铲花工艺,亚崴借由经验丰富的自训铲花团队,所有接触面(滑动面、固定面)皆通过精密铲花程序,因此亚崴的产品具备其他品牌难以取代的精度优势。
