激光落料线在高精度零件批量生产中的应用
2026-8-28 来源： 济南二机床集团有限公司 作者：客圣俊 宋来其
1.引言
制造业的转型升级推动着精密加工技术不断革新，高精度零件在汽车、电子、航空航天等关键领域的应用日益广泛，其批量生产过程中对加工精度、生产效率和成本控制的要求持续提升。传统冲裁工艺依赖专用模具，换型周期长，模具磨损易导致加工质量波动，材料利用率偏低，难以适应多品种、小批量的柔性生产需求，同时在处理复杂形状零件时存在明显局限。
激光落料线作为集成激光切割、高精度输送、智能控制等技术的先进加工装备，通过无接触切割方式，突破了传统工艺的诸多限制，实现了高精度、高效率、柔性化的批量生产。近年来，激光落料线的定位精度已达到微米级，换型时间缩短至分钟级，材料利用率显著提升，成为高精度零件批量生产的核心装备之一。文章围绕激光落料线的技术基础、工艺优势及行业应用展开深入分析，旨在全面展现其在高精度零件批量生产中的应用价值，为相关制造企业的工艺升级提供借鉴。
2. 激光落料线技术基础
2.1 核心组成与功能
激光落料线的核心组成包括开卷机、校平机、送料机构、激光切割主机、视觉定位系统、分拣系统及控制系统。开卷机负责将金属卷材平稳展开，配备张力控制系统确保材料输送过程中无拉伸变形。校平机采用多辊校平结构，可消除卷材在轧制过程中产生的内应力，保证板材平面度满足高精度切割要求。送料机构采用伺服电机驱动，配合滚珠丝杠传动实现高精度进给，进给速度可根据切割需求动态调整。激光切割主机是核心工作单元，搭载光纤激光器输出高能量密 度激光束，通过聚焦镜聚焦为微小光斑实现材料切割。视觉定位系统实时捕捉板材位置信息，与伺服系统形成闭环控制，确保切割位置精准。分拣系统通过吸盘式机械臂将切割完成的零件按规格分类收集，提高后续加工流转效率。控制系统集成了工艺参数设置、套料排版、设备状态监控等功能，实现全流程自动化控制。
2.2 工作原理与流程
激光落料线的工作流程以自动化、高精度协同为核心，具体流程为 : 金属卷材通过开卷机展开后进入校平机，经多辊校平处理消除材料内应力，保证板材平面度≤ 0.1 mm/m。校平后的板材由送料机构精准输送至切割区域，视觉定位系统实时采集板材边缘位置数据，将偏差信号反馈至控制系统。控制系统根据定位数据调整送料机构和激光切割头的位置，确保切割起点精准。激光切割主机根据预设的零件图形和工艺参数，输出聚焦激光束对板材进行切割，切割过程中送料机构与切割头同步运动，实现连续切割作业。切割完成后，分拣系统对零件进行分类拾取，废料则通过废料输送装置排出。整个流程无需人工干预，从原料输入到成品输出形成闭环生产，大幅提升批量生产 的连续性和稳定性。
3. 高精度批量生产关键技术
3.1 高精度定位与同步控制技术
高精度定位与同步控制是激光落料线实现精密零件生产的核心保障。视觉定位系统采用高分辨率工业相机，拍摄频率达 100 帧 /s，能够快速捕捉板材表面的定位标记或边缘特征。伺服系统采用双闭环控制架构，位置环通过光栅尺实现实时位置反馈，反馈精度达 0.001 mm，速度环
通过编码器调节电机转速，确保送料速度与切割速度精准匹配。控制系统对视觉定位数据和伺服反馈数据进行实时融合处理，通过 PID 算法动态补偿定位偏差，使重复定位精度稳定在 ±0.02mm。这种双闭环控制模式有效抵消了材料弹性变形、机械振动等因素对定位精度的影响，为高
精度零件批量生产提供了可靠的定位保障。
3.2 批量生产效率优化技术
批量生产效率优化技术主要通过套料排版算法和连续生产模式实现。套料排版软件基于遗传算法和贪心算法，能够根据零件形状和板材尺寸自动生成最优排版方案，最大限度减少材料浪费。软件支持多零件混合排版和余料二次利用，进一步提升材料利用率。连续生产模式取消了传统工艺中的换模等待时间，通过参数化调整即可实现不同零件的批量生产，换型时间仅需 5~10min。此外，激光落料线采用多光束切割技术，部分高端设备可搭载 2~4 个切割头同时作业，切割速度达 10~15 m/min，大幅提升批量生产效率。通过这些技术的协同应用，激光落料线在批量生产中能够实现效率与材料利用率的双重优化。
3.3 切割质量一致性控制技术
切割质量一致性控制技术聚焦于切缝精度、边缘质量和尺寸稳定性的把控。激光切割主机采用光纤激光器，输出功率可在 1~6 kW 动态调整，配合聚焦镜组实现光斑直径 0.1~0.2 mm 的精准聚焦，确保切缝宽度均匀稳定。切割过程中采用辅助气体保护，根据材料类型选择氮气、氧气或空气作为辅助气体，氮气保护可避免金属材料氧化，氧气则能提高切割速度，辅助气体压力通过闭环控制维持在 0.5~1.5 MPa，有效吹除切割废渣。
针对不同材料和厚度，控制系统内置了优化的工艺参数库，涵盖激光功率、切割速度、焦点位置等关键参数，确保不同批次生产中切割质量的一致性。同时，设备配备在线质量检测模块，通过视觉传感器实时检测切缝宽度和边缘粗糙度，一旦发现偏差立即调整工艺参数，使批量生产合格率稳定在较高水平。
3.4 工艺性能对比分析
为直观展示激光落料线相较于传统工艺的优势，从多项核心性能指标进行对比分析，结果见表 1。

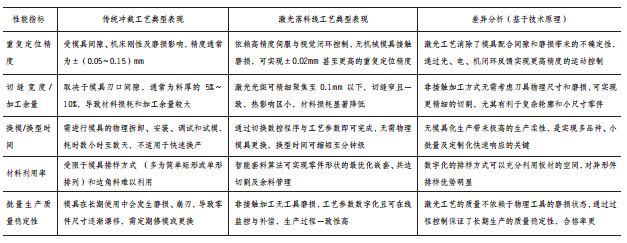

表 1 传统冲裁工艺与激光落料线工艺性能对比结果
4. 工程应用案例分析
4.1 汽车行业:发动机精密连杆批量生产
汽车制造对部件的精度、强度和一致性要求极高，且面临多车型共线生产的柔性挑战。激光落料线在此领域的典型应用包括车身 A/B 柱加强板、防撞梁、座椅骨架等安全结构件。
以某车型的 B 柱加强板为例，其材料为高强度钢（如 DP780），厚度 1.2~2.0 mm，轮廓复杂且包含多个安装孔。传统冲压需开发多套模具，投资大、周期长。应用激光落料线后，通过高精度送料与视觉定位，确保了轮廓切割精度（±0.05 mm）和孔位精度（±0.03 mm），满足
自动化焊接和总装要求。智能套料软件将不同厚度的多种零件混合排布在同一卷料上，使材料利用率从传统的约 80% 提升至 90% 以上。更重要的是，当车型改款或零件设计变更时，仅需修改切割程序，在数小时内即可完成切换并生产出合格样件，极大地缩短了新产品导入周期，实现了真正的柔性化制造。
4.2 电子行业:精密接插件批量生产
电子行业零件趋向微型化、精密化，对无毛刺、无变形的精细切割要求严格。典型的应用包括手机中框、摄像头支架、连接器屏蔽罩等。这些零件通常采用不锈钢、铜合金等薄板（厚度约为 0.1~0.5 mm），轮廓精细，特征尺寸小。激光落料线凭借微米级的光斑和稳定的能量控制，能够实现切缝宽度小于 0.05 mm 的精细切割，有效避免了冲压可能产生的毛刺、翘曲和模具压痕，零件切割后边缘光滑（Ra ＜ 1.6 μm），可直接进入电镀或组装工序，省去了二次去毛刺的工艺。视觉定位系统确保了微小特征（如散热孔群、卡扣结构）的位置精度。在批量生产中，通过优化切割路径和采用多光路技术，生产效率可达数千件 /h，且质量一致性极高，满足了消费电子行业对产品外观和可靠性的严苛标准。
4.3 航空航天行业:铝合金结构件批量生产
航空航天零件材料多为铝合金、钛合金等轻质高强材料，成本高昂，对加工过程中的热输入控制和材料利用率极为敏感。激光落料线在加工此类材料时，通过选用合适的波长（如光纤激光对高反材料的吸收率优化）和辅助气体（如氮气或氩气），可以最大限度地减少热影响区，避免
材料性能劣化和氧化，切割断面质量好。
例如，在加工飞机舱内装饰板、支架等铝合金零件时，激光落料线可实现复杂轮廓的一次成型，零件精度高，装配协调性好。其智能套料功能对于价格昂贵的航空板材尤为重要，通过最优化的排样，能将材料浪费降至最低，直接降低生产成本。同时，其数字化和无模具的特性，非常
适合航空航天领域小批量、多品种的研制与生产特点，能够快速响应设计更改，加速产品迭代。
5. 结束语
激光落料线凭借高精度定位、高效切割、柔性化生产等核心优势，在高精度零件批量生产中展现出显著的技术价值和应用前景。其通过集成视觉检测、伺服控制、智能排版等关键技术，突破了传统工艺的诸多限制，实现了加工精度、生产效率和材料利用率的同步提升，为汽车、电子、航空航天等行业的工艺升级提供了有力支撑。从实际应用效果来看，激光落料线不仅能够满足高精度零件的批量生产需求，还能降低生产成本，缩短生产周期，增强企业的市场竞争力。
未来，随着激光技术、智能控制技术的不断发展，激光落料线将向更高精度、更高效率、更智能化的方向演进，有望实现多材料兼容加工、在线自适应调整和全流程数字化管控。同时，随着制造业柔性化、定制化生产需求的增长，激光落料线在中小批量、多品种生产中的应用将更加广泛，为制造业的高质量发展注入新的动力。相关企业应加大对激光落料线技术的引进和应用力度，结合自身生产需求优化工艺参数，充分发挥其技术优势，推动高精度零件批量生产水平的持续提升。
