数控铣床拉刀系统故障的诊断与维修
2026-7-6 来源： 盐城机电高等职业技术学校 作者：陈 静
摘 要：为提高数控铣床拉刀系统故障的诊断与维修效率，通过分析系统的基本结构和作业原理，对常见的故障进行了分类。针对数控铣床拉刀系统常见的机械、液压、电气故障以及无法松刀等情况，通过分析故障原因，提出了具体的诊断方法和维修措施，以期为相关从业人员提供一定技术参考。
关 键 词：数控铣床；拉刀系统故障；诊断与维修
数控铣床拉刀系统故障不仅会导致加工中断、原材料浪费，还可能影响产品质量，甚至对设备造成严重的损坏。随着工业生产对设备加工精度和产品生产效率要求的不断提高，及时、准确地诊断和维修数控铣床拉刀系统故障尤为重要，可为数控铣床的稳定运行和高效加工提供有力的技术支撑。
1、 数控铣床拉刀系统的结构组成及工作原理
数控铣床拉刀系统主要由拉刀杆、拉爪、碟簧、拉刀油缸、传感器等构成。拉刀杆的一端与刀具连接，另一端与拉刀油缸的活塞杆连接；拉爪安装于拉刀杆上，用于夹紧和松开刀具；拉刀杆内部安装有碟簧，用于给拉爪提供夹紧力，避免出现松刀的情况[1]；拉刀油缸在液压系统的作用下推动拉刀杆前后移动；传感器用于收集拉刀力、拉刀行程等参数，便于操作者实时掌握系统运行状态。
在数控铣床拉刀系统运行过程中，拉刀杆、拉爪、碟簧等部件协同作用，实现刀具的夹紧和松开。当需要更换刀具时，数控系统发出指令，使拉刀油缸推动拉刀杆向后移动，拉爪在碟簧的作用下张
开，刀具被松开[2]；更换刀具后，拉刀油缸反向推动拉刀杆向前移动，拉爪在拉刀杆的作用下收缩，夹紧刀具，完成整个拉刀动作。拉刀系统电气控制流程如图 1 所示。

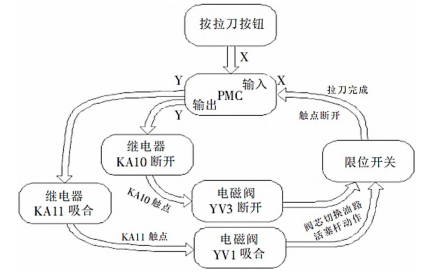

图 1 拉刀系统电气控制流程
2、 数控铣床拉刀系统的故障类型
2.1 机械故障
数控铣床由机械原因引发的拉刀系统故障主要有以下几种：一是机械磨损，拉刀杆在使用过程中与刀具和拉爪长期摩擦会出现磨损现象，导致拉刀杆与刀具的配合间隙增大，影响刀具的夹紧力；二是拉爪损坏，拉爪在频繁的夹紧和松开过程中容易出现磨损、变形、断裂等现象，导致无法正常夹紧刀具；三是碟簧失效，碟簧在长期使用过程中会出现疲劳、变形、断裂等现象，导致拉爪的夹紧力不足[3]；四是拉刀油缸损坏，拉刀油缸容易出现泄漏、活塞杆弯曲、密封件损坏等情况，导致油缸无法正常推动拉刀杆前后移动。
2.2 电气故障
数控铣床因电气原因引发的拉刀系统故障主要有以下两种：一是传感器故障，在检测拉刀系统工作状态的过程中传感器发挥着重要作用，而发生传感器损坏、线路接触不良、信号干扰等故障会使数控系统无法准确获取拉刀系统的作业参数，从而影响拉刀系统的正常作业；二是电气控制部件故障，例如控制器故障、继电器故障、接触器故障等，会导致拉刀系统无法正常作业。
2.3 液压故障
数控铣床因液压原因导致的拉刀系统故障主要有以下两种：一是由于油泵故障、溢流阀调整不当、管路泄漏等情况导致的液压系统压力不足，从而引起拉刀油缸的推力不足，影响拉刀系统的正常作业[4]；二是因为油液老化、杂质混入、水分侵入等原因导致液压油出现不同程度的污染，降低液压系统的性能，影响液压系统的正常运行。
3 、数控铣床拉刀系统故障的诊断与维修策略
3.1 机械故障维修
(1)机械磨损。故障诊断：检查拉刀杆是否完好，找出磨损部位，进一步测量拉刀杆与刀具的配合间隙，确认间隙是否超出正常范围。故障维修：将拉刀杆拆下，采用磨削的方法对磨损部位进行修正，测量配合间隙是否符合要求，重新安装拉刀杆后进行试加工，确保刀具夹紧稳定、加工精度恢复正常[5]。
(2)拉爪损坏。故障诊断：检查拉爪外观，找出变形或断裂的位置。故障维修：更换新的拉爪，并调整拉爪的夹紧力，随后进行刀具更换测试，确保拉爪能够正常张开和夹紧刀具。
(3)碟簧失效。故障诊断：检查碟簧是否存在疲劳变形现象，弹力是否明显低于正常值。故障维修：更换合适规格和数量的碟簧，随后测试刀具夹紧力，确保拉爪的夹紧力符合要求、碟簧功能恢复正常[6]。
(4)拉刀油缸损坏。故障诊断：检查拉刀油缸外观是否存在泄漏现象，随后进一步检查油缸的活塞杆是否弯曲。故障维修：对于泄漏的油缸，更换密封件进行修复，对于活塞杆弯曲的油缸，进行校正或更换活塞杆。
3.2 液压故障维修
(1)数控铣床拉刀动作缓慢，刀具夹紧力不足。
故障诊断：使用压力传感器检测液压系统油泵、溢流阀、管路压力，确定系统异常位置。故障维修：对油泵进行维修或更换，调整溢流阀的压力，并再次检查管路，排除泄漏隐患，确保液压系统压力正常、拉刀动作迅速、刀具夹紧力正常。
(2)拉刀系统运行不稳定，出现卡顿。故障诊断：检查液压油，查看油液是否颜色变黑、有杂质混入。故障维修：对液压系统进行清洗，选择合适规格的液压油进行更换，确保液压系统、拉刀系统运行稳定。
3.3 电气故障维修
(1)传感器故障。故障诊断：检查传感器的线路、接头等部位是否存在接触不良，同时使用万用表检测传感器的电阻值，通过异常电阻值找出故障传感器[7]。故障维修：更换损坏的传感器，重新连接线路，确保接触良好，数控系统不再发出故障报警。(2)控制元件故障。故障诊断：检查控制器、继电器、接触器等控制元件能否正常输出控制信号。
故障维修：对控制器进行维修或更换，随后检查继电器和接触器，确保拉刀系统能够正常启动。
3.4 数控铣床无法松刀维修
(1)故障诊断。检查松刀按钮及其电线连接是否牢固无损坏，利用 PLC 信号分析系统并确认 24V电源能否正常输出；检查液压系统压力是否正常及液压油是否清洁；检查主轴及刀具夹紧爪、拉刀杆等部件是否损坏或磨损，并确认数控系统是否正常运行；检查系统日志或错误报告，并排查与松刀相关的报警信息[8]。
(2)故障维修。更换损坏的电磁阀、夹紧爪、拉刀杆等部件，并确保与原装部件型号一致；调整液压系统压力设定值，更换污染的液压油，并清洗油箱和过滤器；修复数控系统故障，必要时联系供应商或专业售后人员；完成维修后重新测试松刀功能，确保刀具能正常松开。
(3)预防措施。定期对数控铣床进行维护保养，检查部件磨损情况并及时更换；定期更换液压油和过滤器，及时对系统进行升级和备份。
